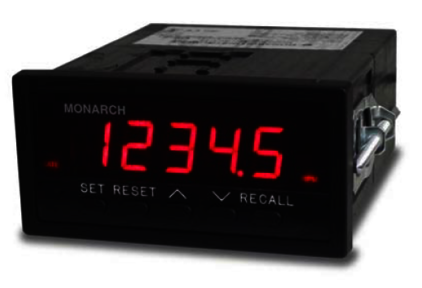

Panel Tachometer
AV-ACT-3X

Drehzahlbereich

5 bis 999.990 RPM (ein Impuls pro Umdrehung), 0,5 bis 999.990 RPM (10 Impulse pro Umdrehung). Geschwindigkeiten unter 5 RPM sind möglich mit mehreren Impulsen pro Umdrehung

Eingangsfrequenzbereich

0,083 Hz bis 250 kHz

Totalisator/Zähler: Anzeigebereich

0,001 bis 99.999 (bei 100.000-999.990 werden nur die oberen 5 Ziffern angezeigt) Max. Anzahl der Zählungen = 16.777.216 auch bei 0,001 Skala

Eingangskonfiguration

Universal-Eingänge: 1 bis 9.999 Impulse pro Umdrehung, programmierbarer TTL-Eingang mit Drucktaste auf der Vorderseite und Signale von 1,1 V bis 50 V AC, Opt: -1 bis - 50VDC

Genauigkeit

±0,001% vom Messwert oder ±1 angezeigte Auflösung (Standard Gate), ±0,01% vom Messwert oder ±1 angezeigte Auflösung (Fast Gate).

Auflösung

Bis zu 0,001 RPM, 10 RPM (100.000 bis 999.990 RPM).

Anzeige

5-stellige, 014 mm hohe rote LED.

Anzeigeaktualisierung

Menü wählbar zwischen: 0,5 Sekunden über 120 RPM, 1 Sekunde über 60 RPM und 1,5 Sekunden über 40 RPM.

Maximale Messrate

Bis zu 100 Mal pro Sekunde (Standard Gate) oder bis zu 1000 (Fast Gate), abhängig von der Eingangsfrequenz. Die Eingangsfrequenz muss > Messrate sein.

Skalierung

Programmierbare Skalierung: 0,0001 bis 9999,9 (über Drucktaste an der Frontplatte programmierbar).

Dezimalpunkt

Vom Benutzer wählbar (0-3), max. Dezimalstellen (über Drucktaste an der Vorderseite programmierbar).

Speicher

Maximal-, Minimal- und letzter Messwert über die Drucktasten auf der Vorderseite abrufbar.

Abmessungen

1/8 DIN mal 114 mm tief. Schalttafelausschnitt: 91 x 44 mm

Eingangsleistung

Standard: 100 - 240 VAC ±10%, 50/60 Hz Optional: 12 oder 24 V DC±20%, isoliert, 6,0 Watt.

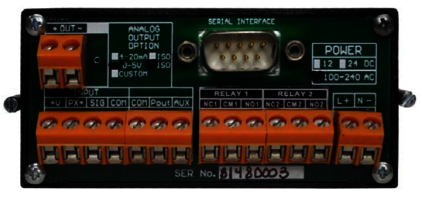

Eingänge

Universaleingang für optische, Näherungs-, Zwei- oder Dreidraht-Magnet-, Infrarot- oder Lasersensoren. TTL-Eingang oder 1,5 V AC bis 50 V AC Eingang. Standard-Eingang ist 1 Impuls pro Umdrehung.

Sensor-Erregung

5V DC oder optional 12V DC oder 24 V DC zum Sensor.

Empfohlene Sensoren

Optisch - AV ROS-W, AV-ROS-P-25, AV-ROS-HT-W-25, AV-P5-11 AVM-190W oder MT-190W AV-IRS-W, AV.ROLS-W, AV-RLS AV GE-200

Impuls-Repeater-Ausgang

Standard, 0 bis 5 V TTL-kompatibel. Ein Impulsausgang für jeden Impulseingang. Polarität über Menü wählbar.

Kommunikation

Bi-direktionale RS232C-, USB- oder Ethernet-Schnittstelle.

Analoger Ausgang: Spannung (AO)

0 bis 5 VDC, 5mA max Last (isoliert oder nicht isoliert) oder Strom (IO): 4 bis 20mA, 500Ω max Last. (isoliert oder nicht isoliert), 1 bis 5V DC möglich mit 250Ω-Widerstand) 16 Bit Auflösung. Drucktaste auf der Vorderseite programmierbar für Skalenendwert und Offset Drehzahlbereiche.

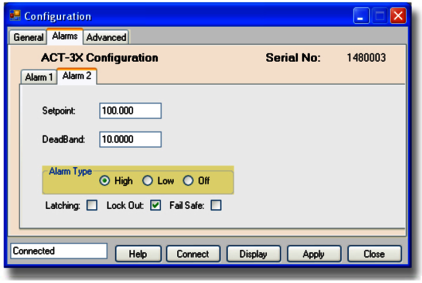

Alarm-Fähigkeit

Zwei Alarmsollwerte: Oberer oder unterer Alarmgrenzwert, selbsthaltend oder nicht selbsthaltend, über Drucktaste an der Vorderseite programmierbare Hysterese, Totzone Hysterese, Totzone und untere Grenzwertverriegelung sind programmierbar, Relais können als ausfallsicher eingestellt werden. Alarme können manuell oder automatisch zurückgesetzt werden.

Fernrückstellung über Hilfseingang

Alarmausgänge

Zwei Relaiskontakte der Form C, Nennwert 1A bei 115VAC oder 230VAC

Fernprogrammierung

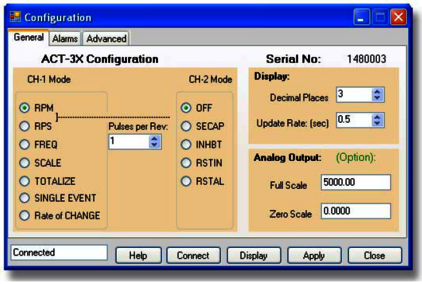

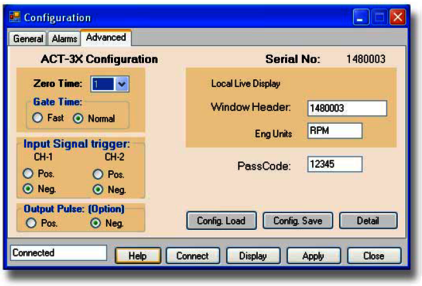

Das Gerät kann über eine optionale Kommunikationsschnittstelle und die PM Remote Software aus der Ferne programmiert werden.

Umgebungsbedingungen

Nur für den Innenbereich, Installationskategorie II gemäß IEC 664 Temperatur: -10°C bis 50°C gemäß IEC 61010-1 Luftfeuchtigkeit: Maximal relative Luftfeuchtigkeit 80% bei Temperaturen bis 31°C, linear abnehmend auf 50% relative Luftfeuchtigkeit bei 40°C.

Elektrische Sicherheit

Entspricht EN61010-1:2001, EG-Niederspannungsrichtlinie 72/23/EWG und 89/336/EWG
