Monitoring von Lager- und Wellenschwingungen mit PMM-305

Kompakte Condition Monitoring Lösung für Lager- und Wellenschwingungen

Produktbezeichnung: PMM-305

Produkteigenschaften

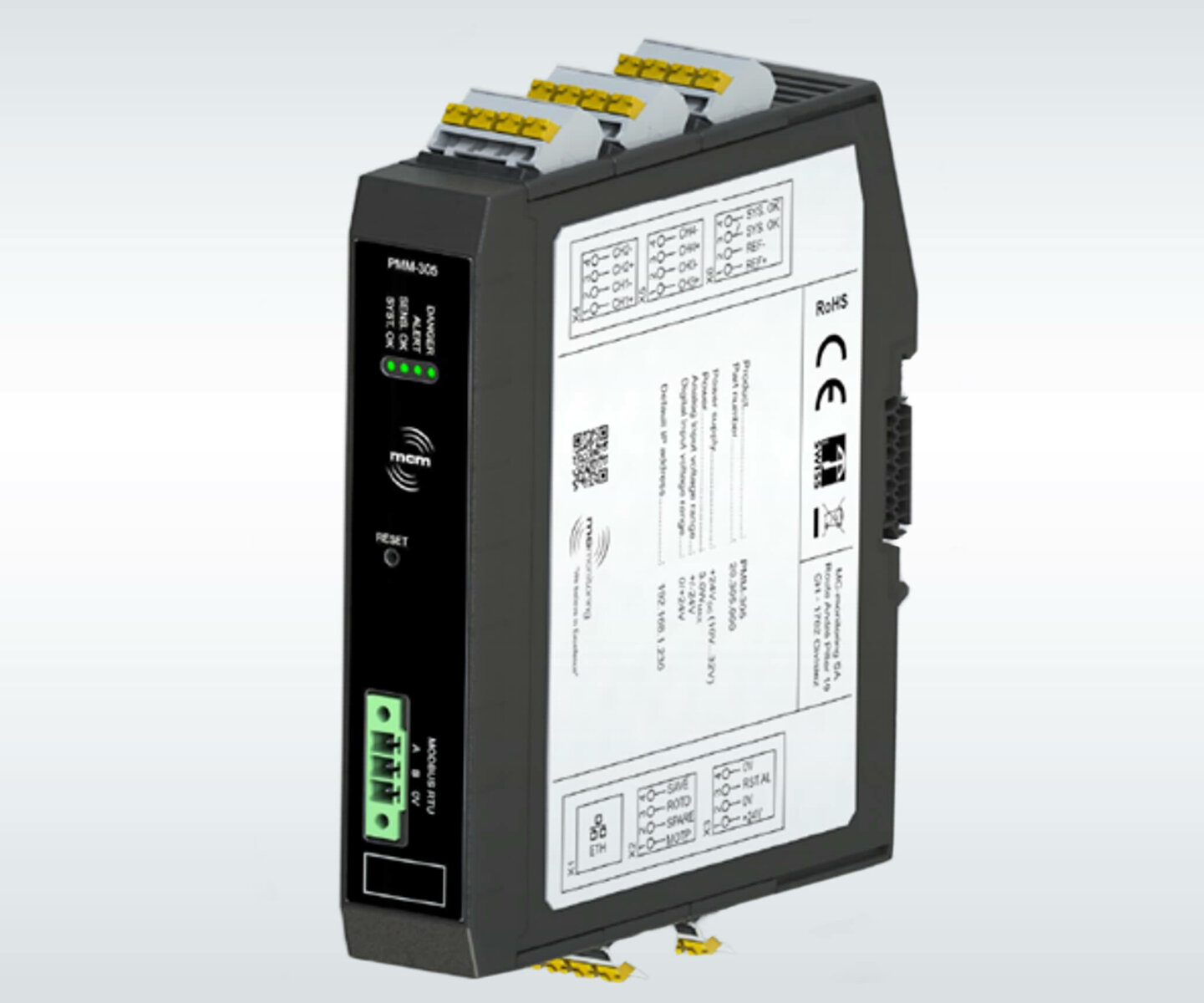

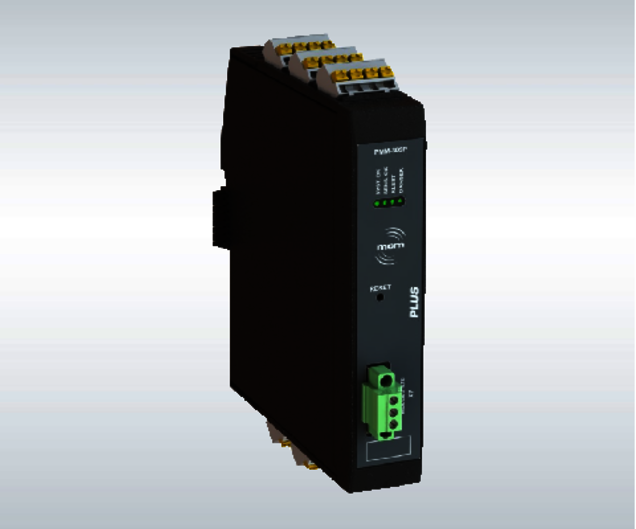

PMM-305 – Condition Monitoring und Überwachungssystem für Wellen- und Lagerschwingungen
Stand Alone 5-Kanal Condition Monitoring Überwachungsgerät mit OnBoard Puffer Speicher für Rohsignale
vordefinierte Erfassungsmodi für relative oder absolute Lagerschwingungen und Luftspaltmessung
+/-24 V Differentialeingänge für direkten Anschluss von Sensoren
individuelle Einstellung der Alarm- und Gefahrengrenzwerte pro Kanal
Modbus TCP/RTU-Schnittstelle
Verbindungsbus zwischen den Modulen zur Reduzierung des Verdrahtungsaufwands (MB RTU, Versorgung und Phasenreferenz)
auch geeignet als Bridge zur Anbindung von Überwachungsgeräte von Drittanbietern an die CMS-500 Orca Software

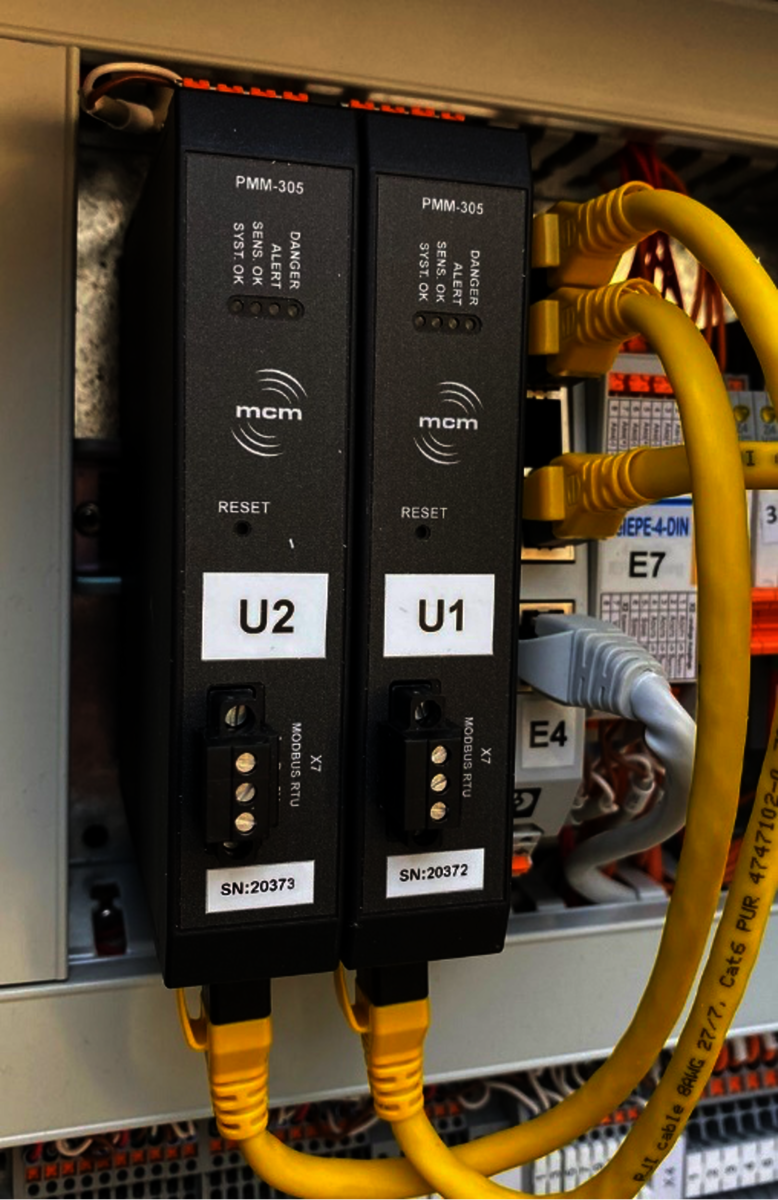

PMM-305 4-kanaliges System für das Condition Monitoring

Funktionen

Eigenständiges 5-Kanal (4x dynamische Signale und 1x Referenzsignal) Prozessüberwachungsmodul für das Monitoring von rotierenden Maschinen.

Die Spannungseingänge des PMM-305 ermöglichen eine direkte Verbindung mit Sensoren mit Spannungsausgang oder den Rohsignalausgängen vorhandener Überwachungsgeräte (ohne zusätzliche Hardware-Schnittstelle dank des erweiterten Eingangsbereichs von -24 V bis +24 V).

Individuelle Alarm- und Gefahrgrenzwerte sind für jeden Kanal mit 2x OTP-Modi (über Digitaleingang) und mit bis zu 16 OTP-Modi (über Modbus) konfigurierbar (OTP = Unterschiedliche Grenzwerte für unterschiedliche Anlagenzustände). Darüber hinaus kann PMM-305 mit seinen beiden dedizierten Slave-Modbus-Schnittstellen (TCP und RTU) die Daten an die SCADA/SPS liefern.

Das System wird mit der Echtzeitsoftware PMx-300 Manager für die Visualisierung und Konfiguration der Daten in Echtzeit über Ethernet via TCP/IP-Protokoll geliefert. Der Ethernet-Anschluss wird auch für die Kommunikation mit dem CMS-500 Orca für Langzeit-Trending und die Analyse des Maschinenzustands verwendet.

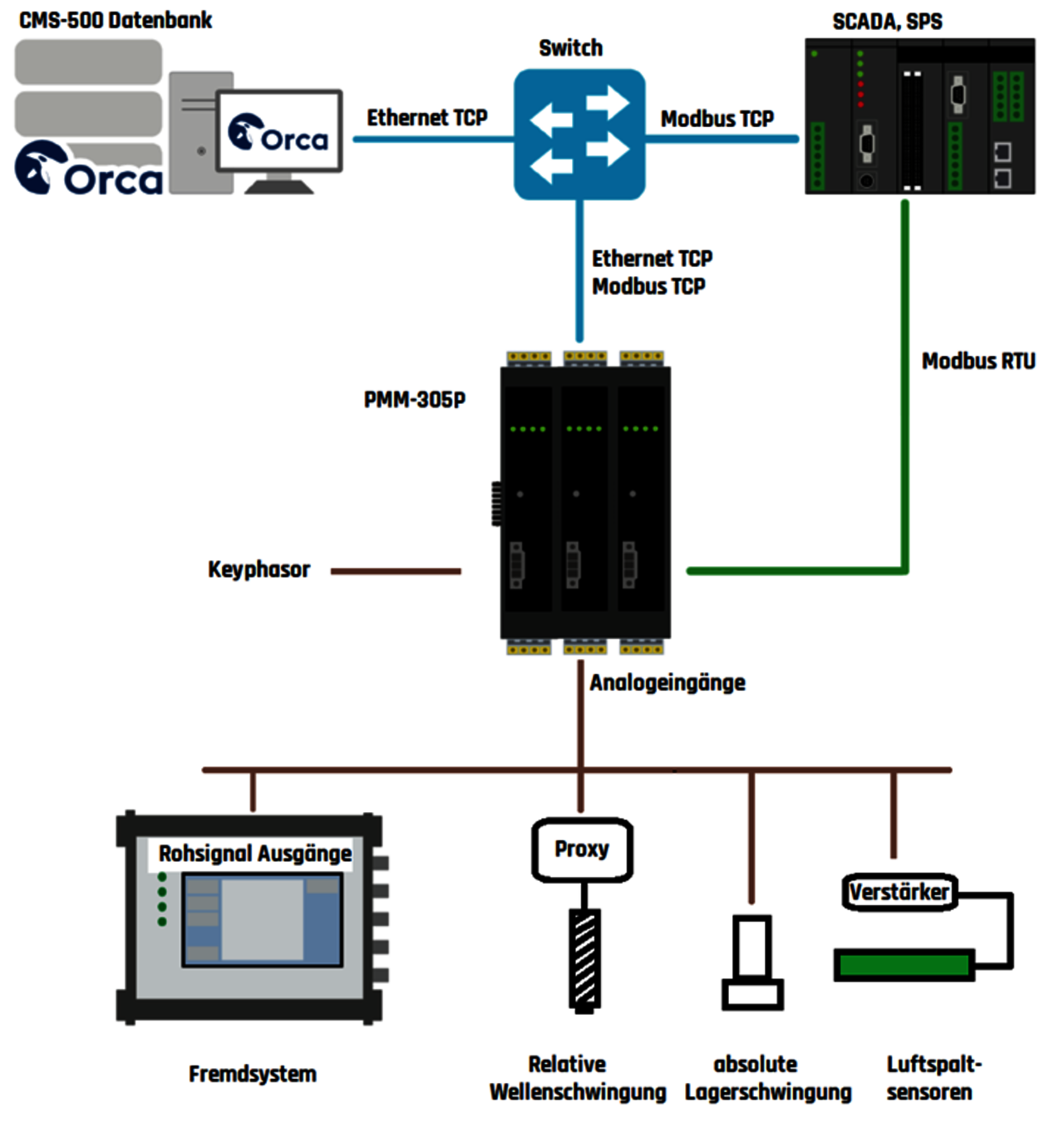

Nachfolgend ein Beispiel für die Verwendung mehrerer PMM-305 zum Anschluss von Sensoren und Fremdgeräten an das CMS-500 Orca Condition Monitoring System. Standardmäßig können bis zu 32 PMM-305 an denselben CMS-500 Server angeschlossen werden.

Systemaufbau PMM-305 Schwingungsmonitoringsystem

Technische Daten und Spezifikation

Elektrische Kennwerte
Versorgungsspannung	+24 V DC nom. (10 V DC bis 32 V DC)
Leistungsaufnahme	≤ 3 W

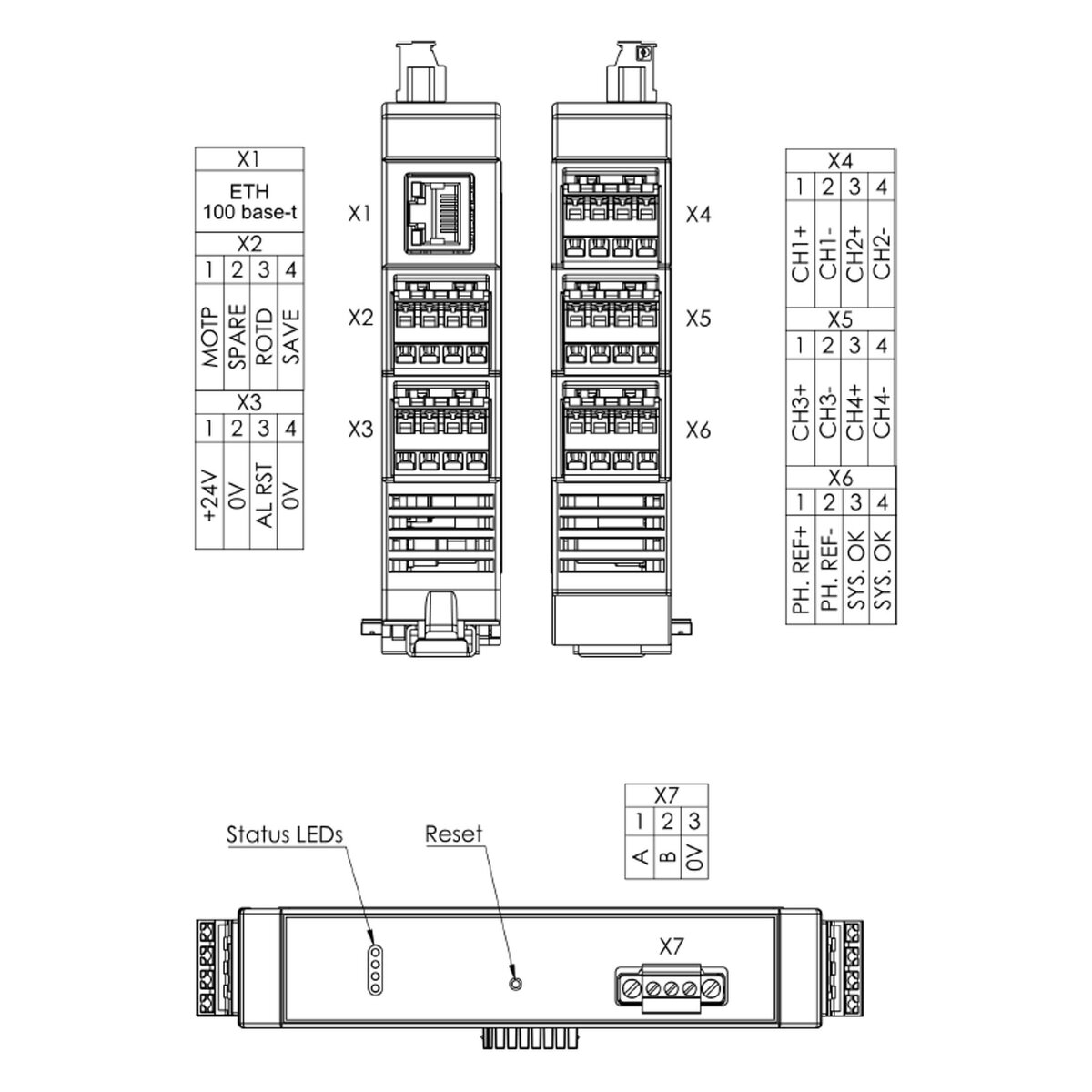

Eingänge/Ausgänge
Digitale Eingänge	4
Logikpegel für digitale Eingänge	+24 V Logikpegel für ModeOTP, Save, RotD und Reset Alarm
Analoge Schwingungseensoreingänge	4
Spannung (differentiell)	± 24 V
Analoge Referenzeingänge	1
Spannung (differentiell)	± 24 V
Frontplatten-LEDs	4 (gemeinsame Anzeige von System OK, Sensor OK, Warnung und Gefahr)
Digitaler Ausgang	1 (System OK)
Details zu den Analogeingängen
Typ	+/-24 V Differential
Spannungseingangsmodus mit Differenzmessung zwischen INx+ und INx-, die beide potenzialfrei sind	INx+ Bereich: -24 V bis +24 V AMR¹⁾: +/-25 V (AMR: Absolute Höchstwerte: Wenn die angelegte Spannung oder der Strom die absoluten Höchstwerte überschreitet, kann der Eingang beschädigt werden)
Messtechnische Eigenschaften
Datenerfassungsmethode	4+1 Kanäle echt simultan
Auflösung	16 Bit
Maximale Abtastrate	49.152 Messwerte/s
DC-Nutzsignalbandbreite	DC bis 20 kHz
Genauigkeit	< 1 % FS
Temperaturdrift	±2 ppm/°C bei FS, 2 μV/°C Offset-Drift
Interner Rohsignalspeicher	1 GB eMMC NAND Flash
Kommunikationsschnittstellen
Ethernet 10/100 MBit/s	Konfiguration & Inbetriebnahme mit PMx-300 Manager Überwachung und Analyse mit CMS-500 Modbus TCP Server
RS485	Modbus RTU-Slave
Interner Verbindungsbus	Ermöglicht den Anschluss mehrerer PMM-305 und die gemeinsame Nutzung der Spannungsversorgung, Modbus RTU und des Phasenreferenzsignals
Hardware Eigenschaften
Umweltbedingungen
Temperatureinsatzbereich	Betrieb: 0 °C bis 55 °C Lagerung: -20 °C bis 70 °C
Luftfeuchtigkeit	Bis zu 90 % (nicht kondensierend)
EMV	EN/IEC 61326-1 + EN/IEC61000-6-5

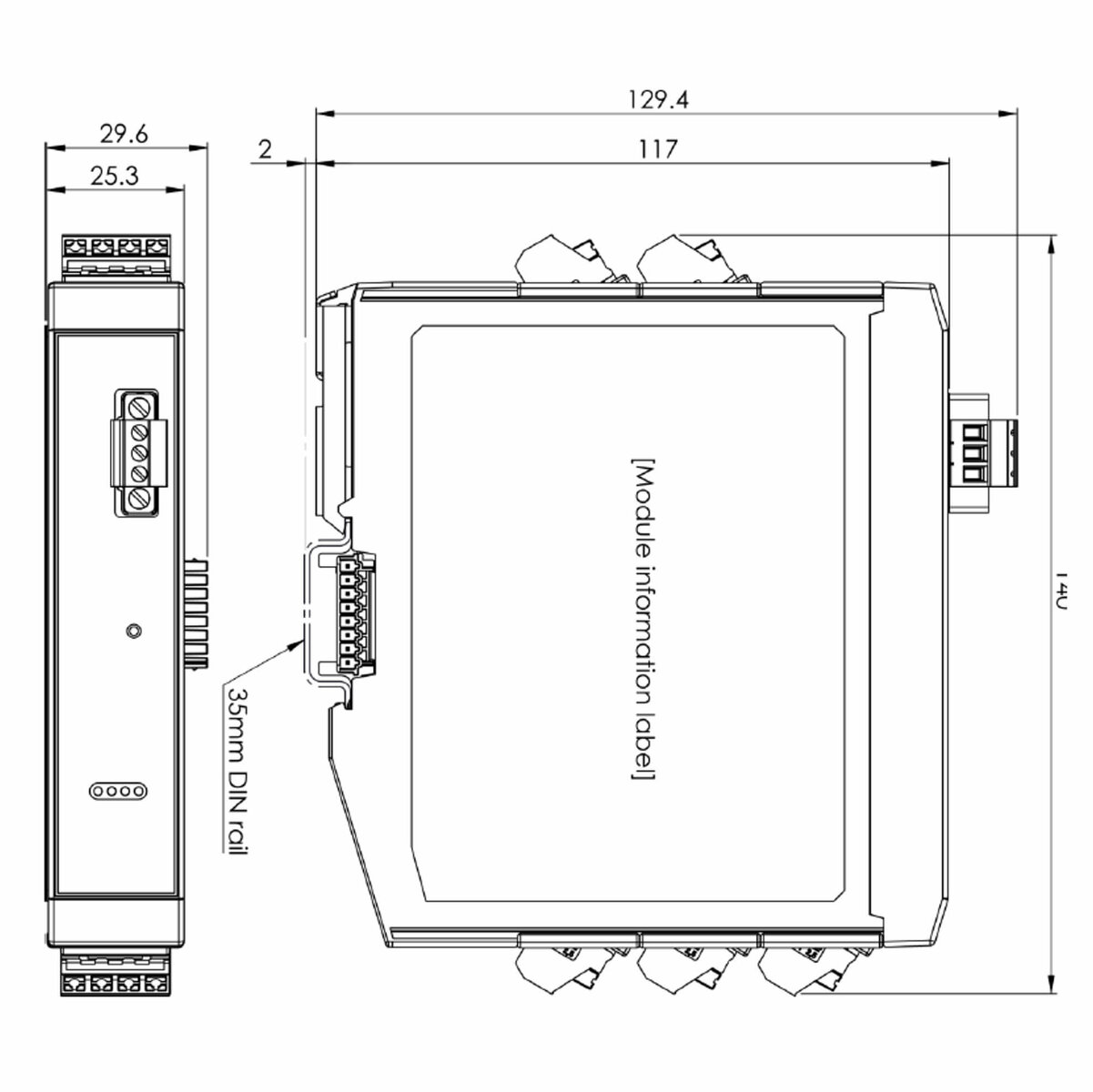

Montage	DIN 35 mm Schienenmontage
Anschlussklemmen	Eingang und Ausgang über Push-in-Klemmen
