Komplettlösung – Schwingungsüberwachung für Industrieturbinen und Generatoren

Produktbezeichnung: SOL-PMS-300PLUS

Funktionen und Eigenschaften

SOL-PMS-300PLUS ist die Komplettlösung für Industrieturbinen, Generatoren und größere rotierende Maschinen.

Mit SOL-PMS-300PLUS Systemen können Schwingungen und Prozessgrößen erfasst, analysiert und im Sinne des Maschinenschutzes überwacht werden:

  • Relative Wellenschwingung von gleitgelagerten Wellen
  • Axiale Wellenbewegung von gleitgelagerten Wellen
  • Absolute Lagerschwingung von gleitgelagerten Wellen
  • Absolute Lagerschwingung von Wälzlagern
  • Luftspaltüberwachung im Generator
  • Wickelkopfschwingungen am Generator
  • Messung von Getriebemaschinen mit mehreren Drehzahlen
  • Erfassung von relevanten Prozessmessgrößen

Standardvarianten

SOL-PMS-300PLUS Systeme sind modular aufgebaut. Folgende Standard-Systemlösungen sind lieferbar:

SOL-PMS-300PLUS - BASIC

     Eingänge: 16 x Schwingungseingang, 8 x Prozessgrößen, 2 x Drehzahl)

     3HE Gehäuse, mit analogen 4..20mA und digitalen Ausgängen, Feldbusschnittstelle

SOL-PMS-300 PLUS - STANDARD

     Eingänge: 24 x Schwingungseingang, 8 x Prozessgrößen, 2 x Drehzahl)

     3HE Gehäuse, mit analogen 4..20mA und digitalen Ausgängen, Feldbusschnittstelle

SOL-PMS-300 PLUS - ADVANCED

     Eingänge: 32 x Schwingungseingang, 16 x Prozessgrößen, 2 x Drehzahl)

     6HE Gehäuse, mit analogen 4..20mA und digitalen Ausgängen, Feldbusschnittstelle

Systemkomponenten

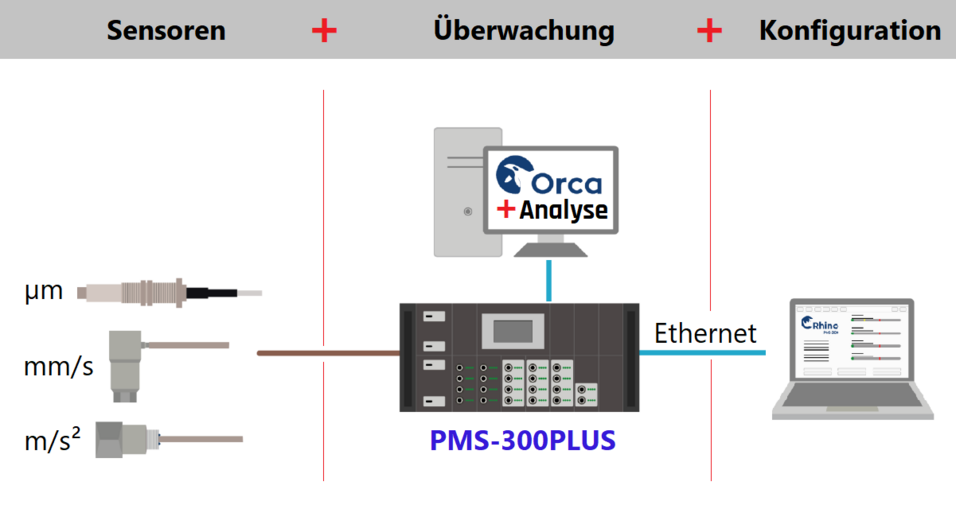

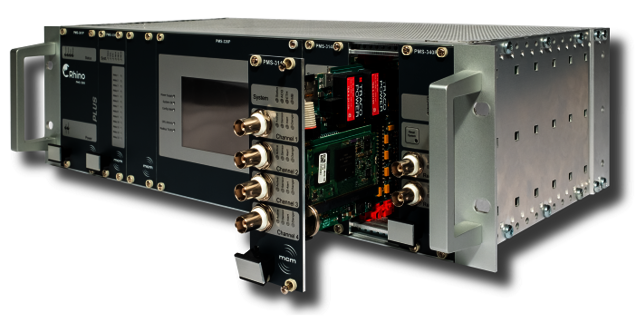

Das zugrundeliegende PMS-300 PLUS Schutz- und Überwachungssystem ist eine modulare 19''-Rack-Lösung, die für den Schutz und die Überwachung rotierender Maschinen entwickelt wurde. Mit einem vielfältigen Design passt es sich nahtlos an verschiedene industrielle Anwendungen an und ist somit die ideale Wahl für die Überwachung und den Schutz großer Turbinen, Generatoren oder einer Vielzahl kleinerer Maschinen.

Optionen von SOL-PMS-300PLUS Systemen

Die beschriebenen Standardvarianten A1, A2, A3 können mit folgenden Optionen erweitert werden:

  • Option B) 19” Schaltschrankversion oder  mobile Version im Koffer, mit Netzteil
  • Option C) CMS-500PLUS - ORCA-Analysesoftware
  • Option D) Redundante Spannungsversorgung
  • Option E) Profibus DP Schnittstelle
  • Option G) Displaymodul (nur in Variante A3)

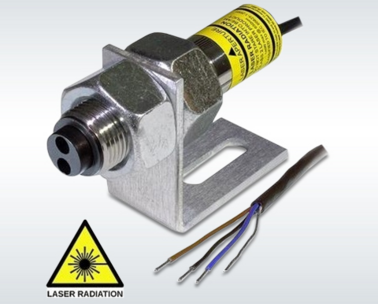

  • Option H) Optischem Drehzahlsensor mit Magnetstativ
  • Option J) IEPE Industrie Beschleunigungssensoren mit Haftmagnet und 10m Anschlusskabel

Alle Optionen sind im technischen Datenblatt für dieses Produkt detailliert beschrieben.

Alle SOL-PMS Systeme beinhalten zwei Tage Dienstleistung zur Konfiguration und Schulung mit dem System vor Ort

Anwendungen

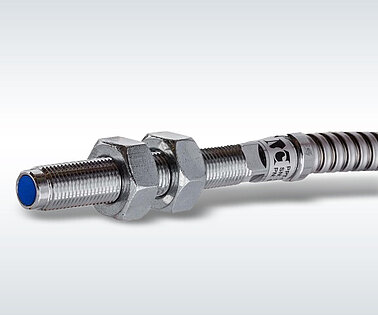

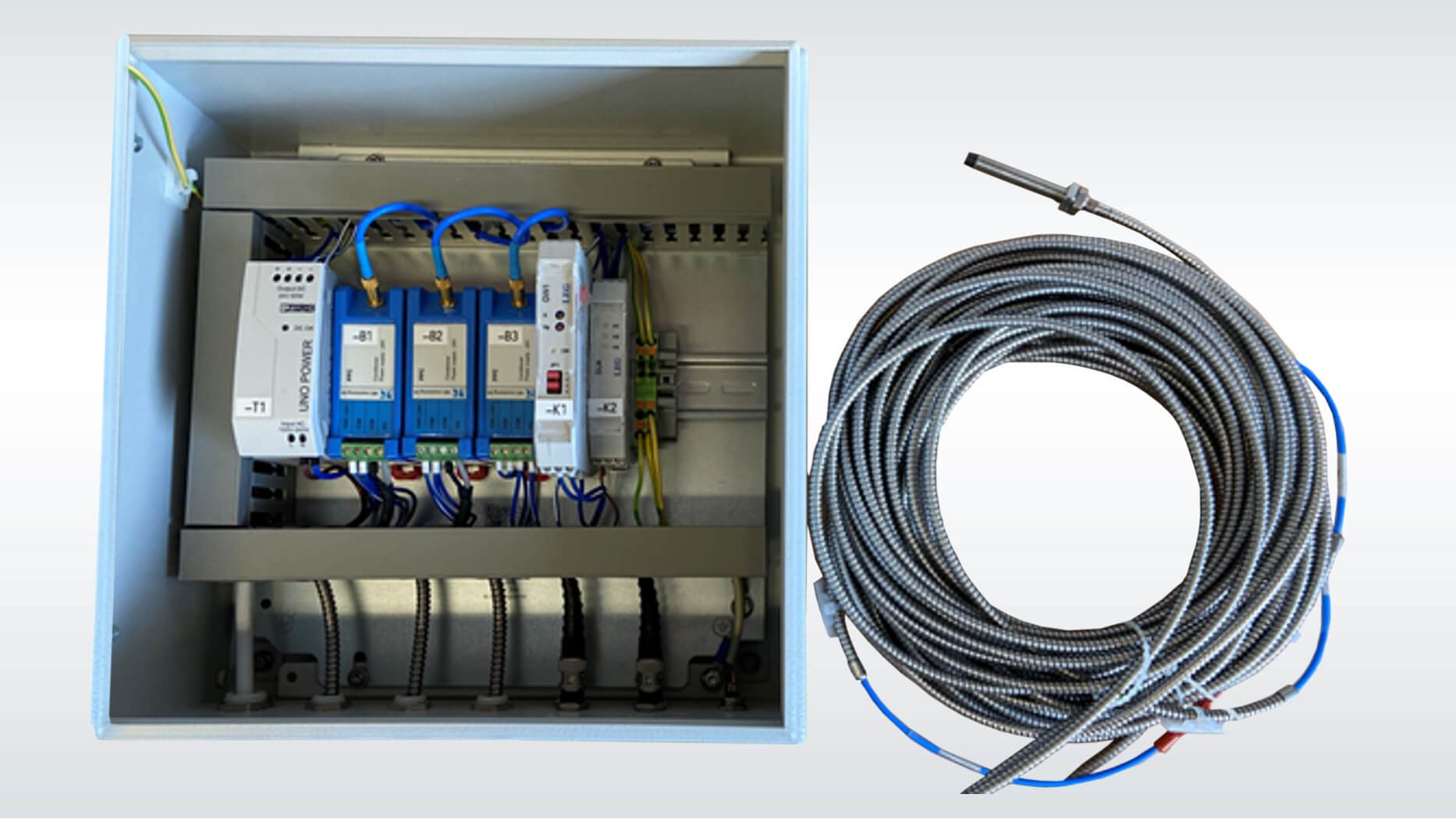

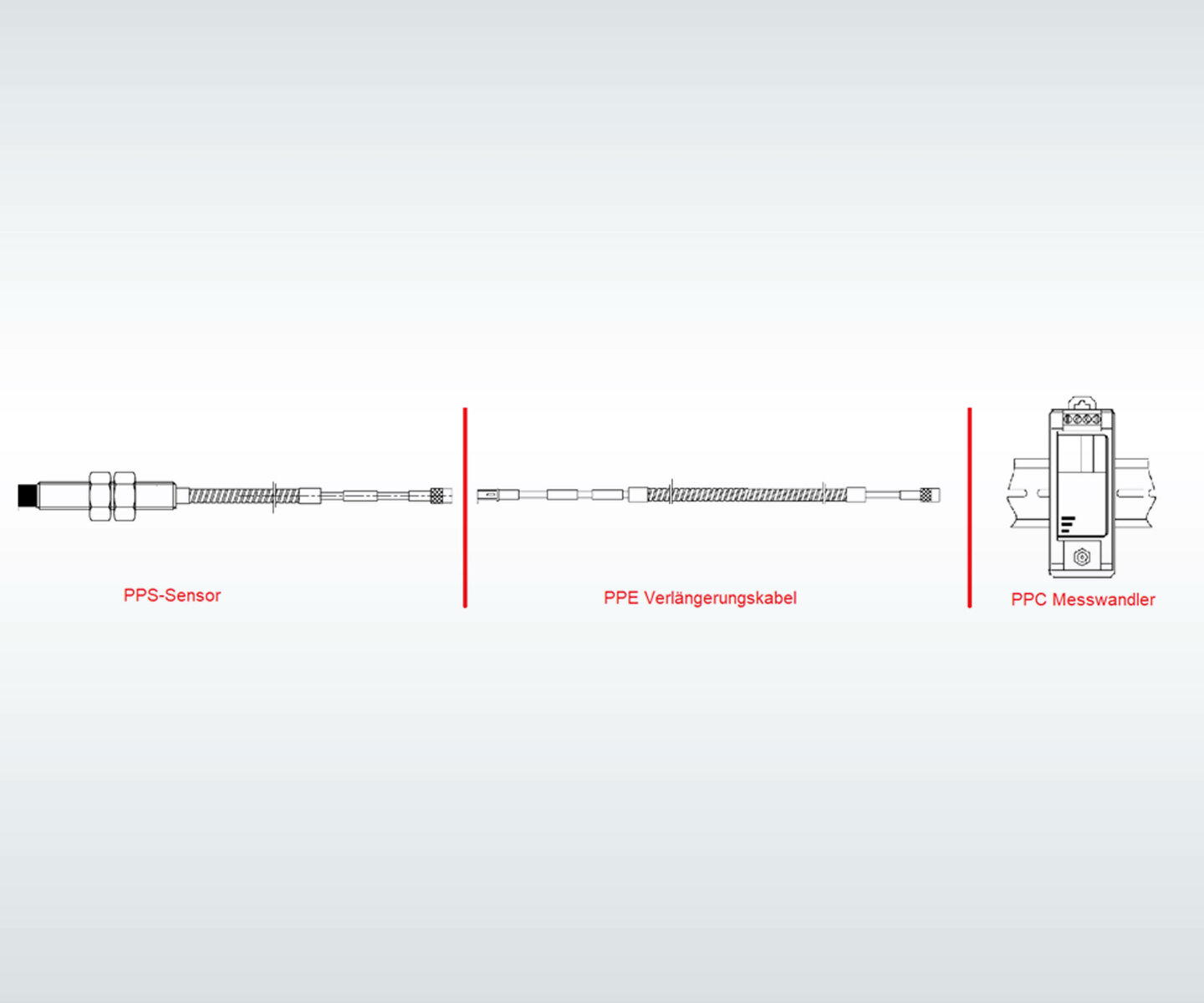

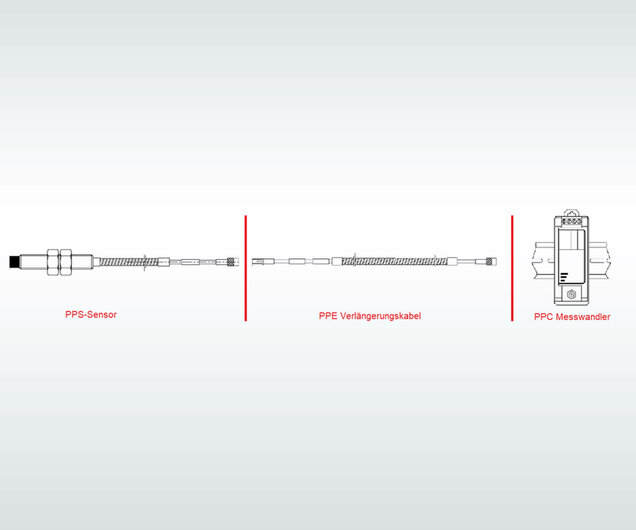

Große Maschinen wie Generatoren und Turbinen verfügen über gleitgelagerte Wellen. Die Schwingung der Welle im Lager wird mit berührungslosen Wegsensoren erfasst. Es werden sowohl der statische Wellenabstand (GAP) als auch die dynamische Bewegung erfasst. Nach ISO 10816/20816 werden Kennwerte wie Peak und Smax überwacht.

Es ist möglich, viele Maschinenstörungen zu erkennen, wie z.B.: Rotorunwucht, Ausrichtungsfehler, Lagerverschleiß und Reibung. Einige Maschinentypen erzeugen Schwingungen, die durch die Messung der relativen dynamischen Bewegung der Welle in Bezug auf das feststehende Lager nicht leicht zu erkennen sind.

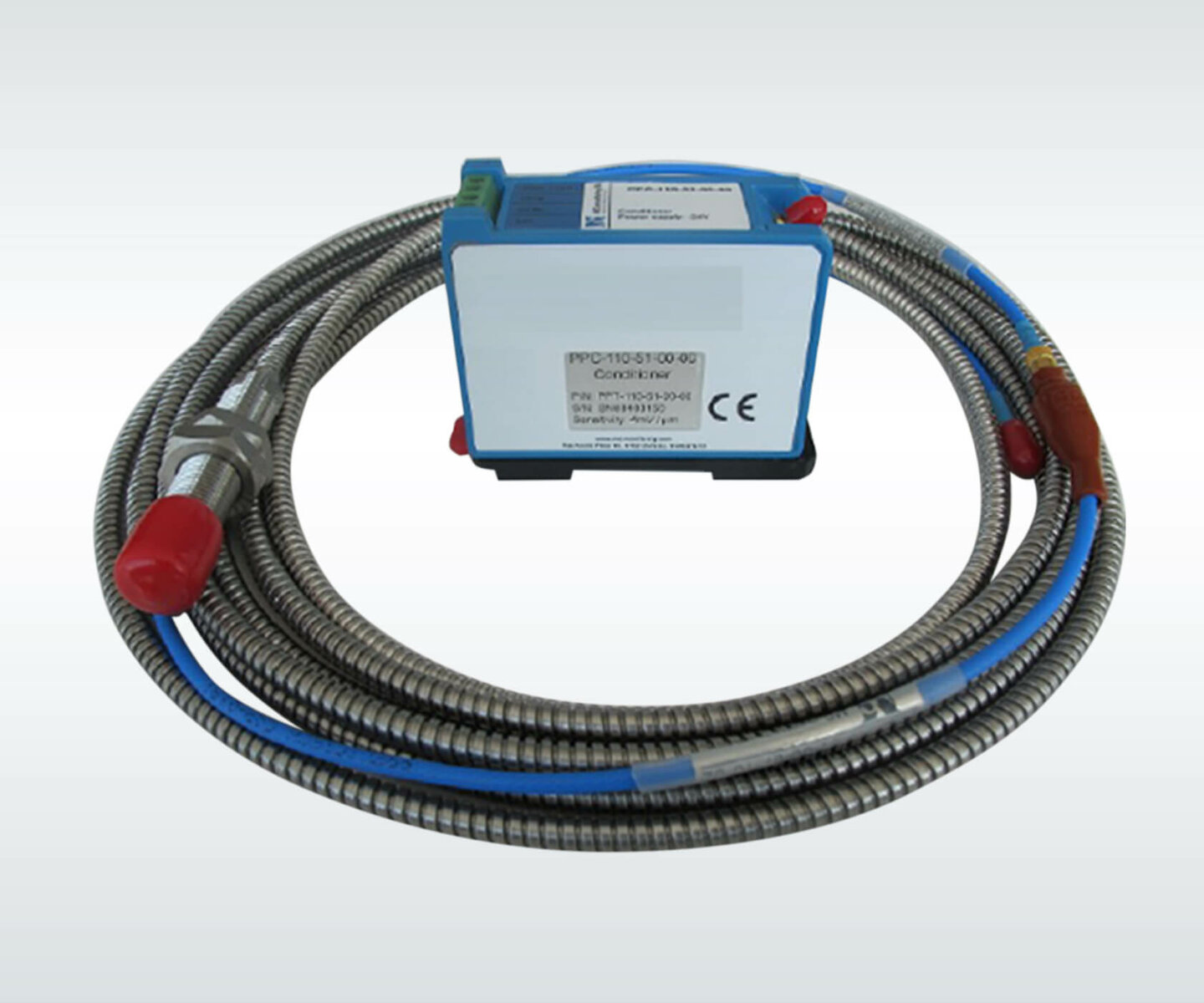

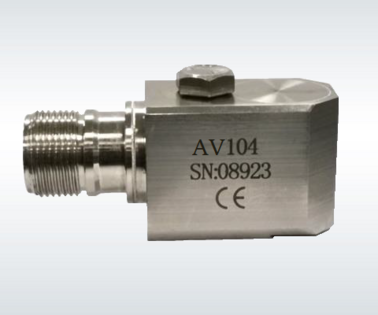

Je nach Lagersteifigkeit können Schwingungen direkt auf die Lagergehäuse übertragen werden. Dies kann auch bei Wegamplituden auftreten, die mit Wellenmessverfahren nicht erfasst werden können. In solchen Fällen wird ein piezoelektrischer Beschleunigungsmesser oder ein elektrodynamischer Geschwindigkeitssensor eingesetzt, um die absolute Schwingstärke der Lagerschwingungen zu messen.

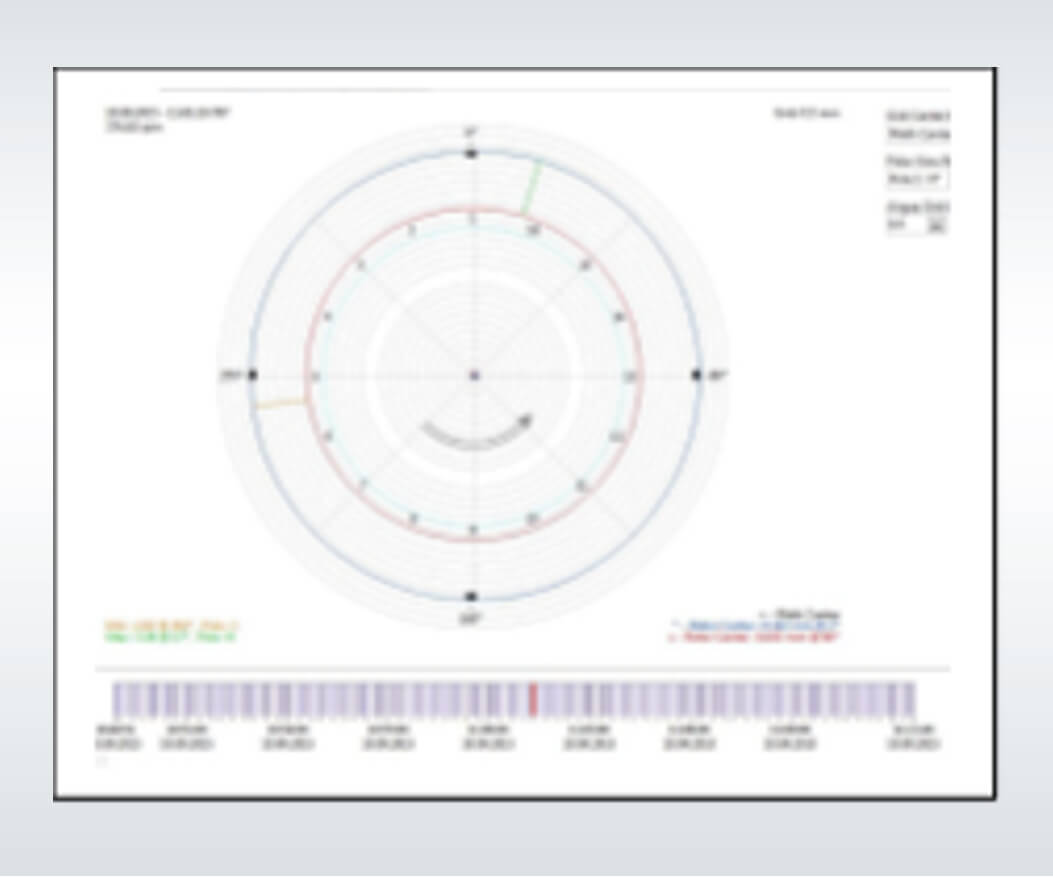

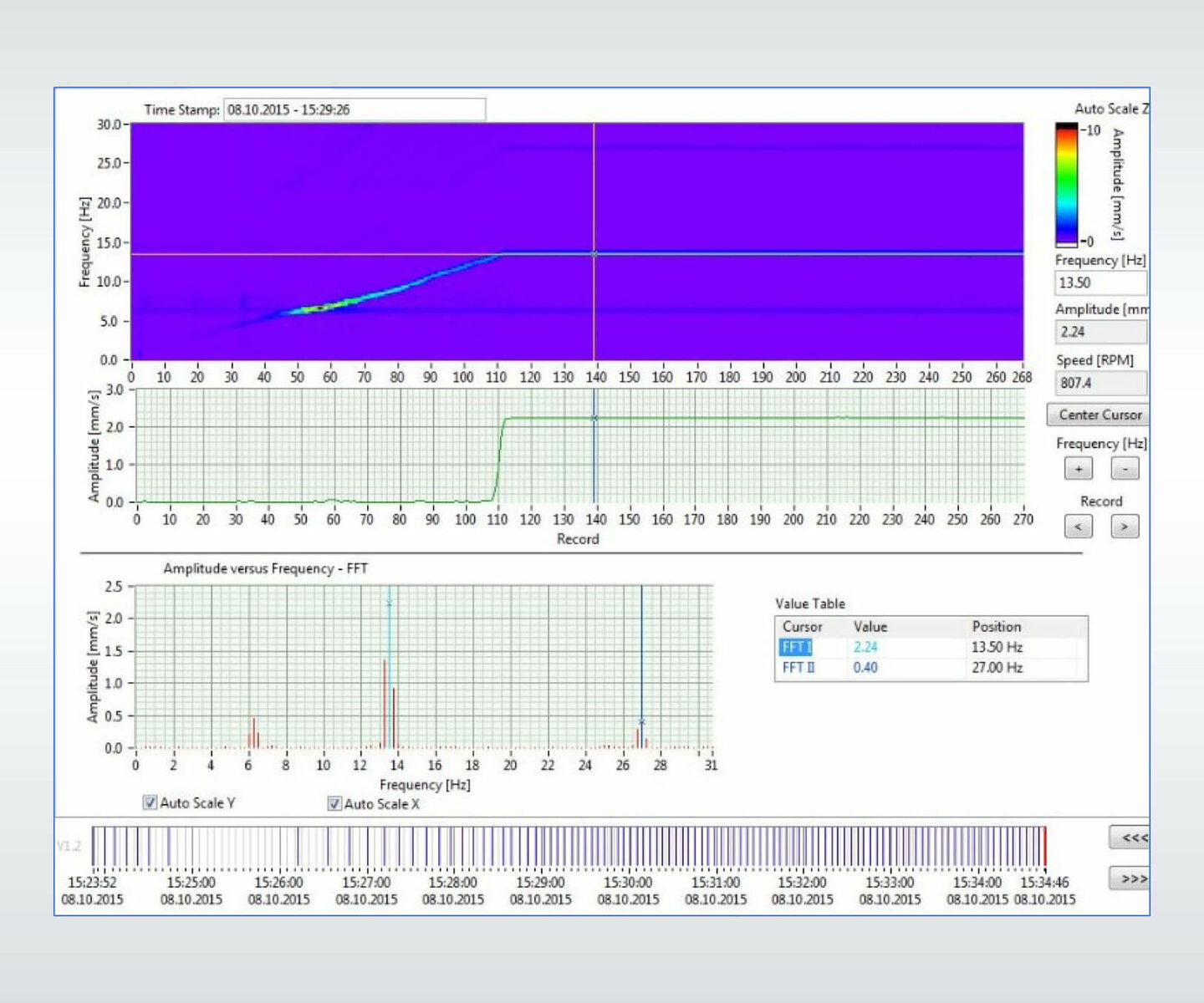

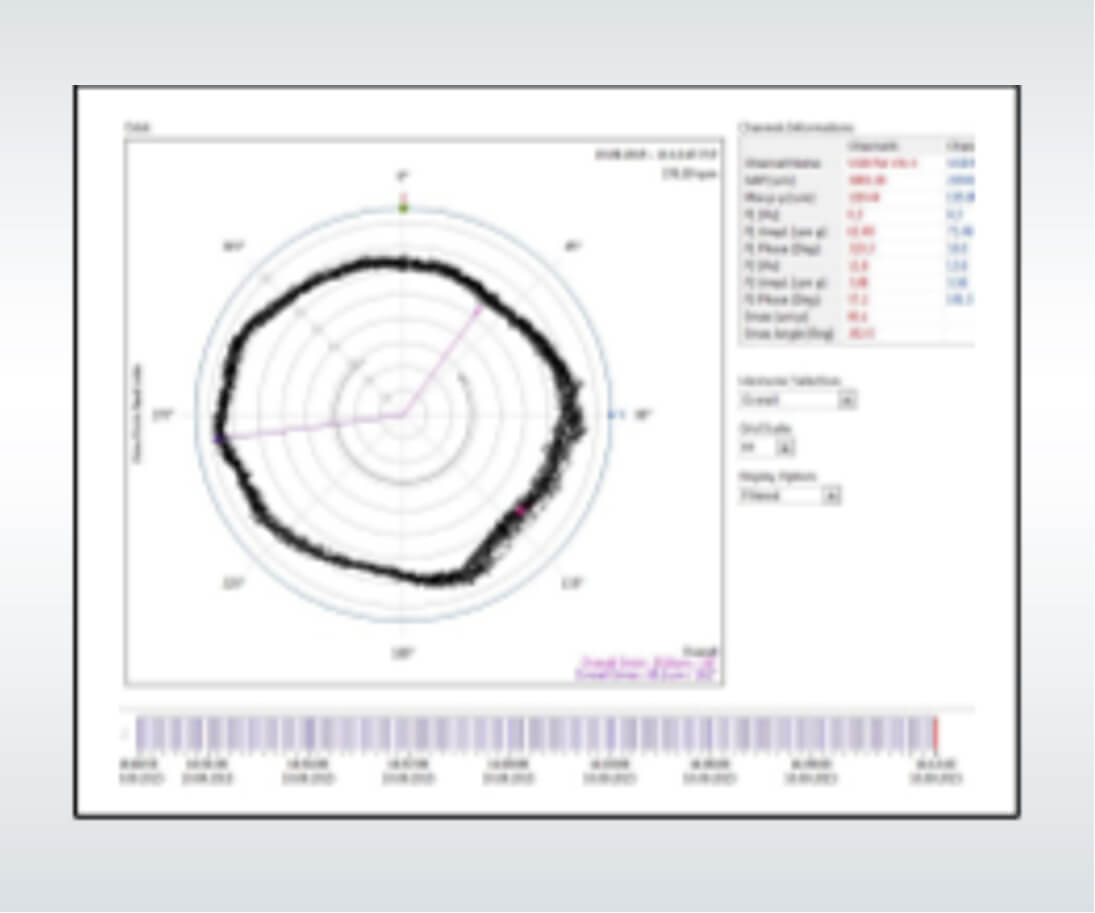

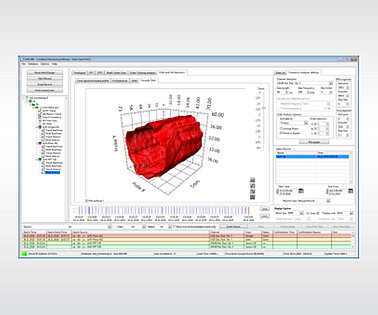

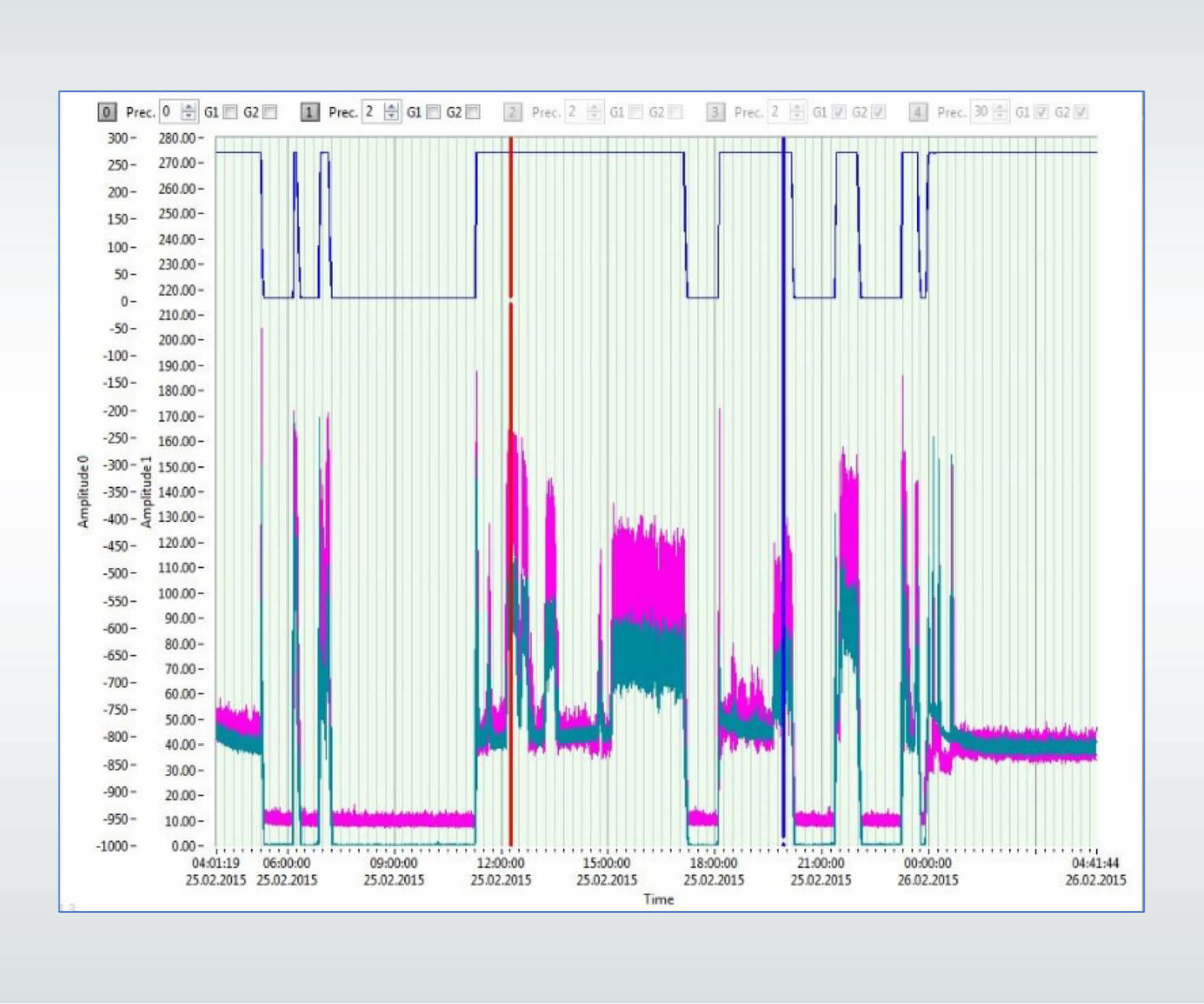

Die Überwachung von Wellen- und Lagerschwingungen ist in Normen spezifiziert. Die Analysesoftware ORCA ist für Fachleute entwickelt worden und analysiert die Rohsignale der Sensoren tiefgehend und stellt diese in Expertendiagrammen wie Polardiagramm, Shaft-Center-Line oder Orbit Diagramm dar. Auch die Auswertung als FFT oder Spektrogramm wird unterstützt.


Variante A1 - SOL-PMS-300PLUS-BASIC

Ein- und Ausgänge von SOL-PMS-300PLUS-BASIC

  • 16 x Schwingungseingänge AC (Wellenschwingung, IEPE, mV)
  • 16 x Buffered Outputs für ungefilterte Rohsignale
  • 16 x Analogausgänge 4..20mA zur Weitergabe von Kennwerten an die Leittechnik
  • 8 x Analoge Prozessdateneingänge 4..20mA, 0..10V DC
  • 30 x Digitaleingänge (Betriebszustände)
  • 6 x Digitalausgänge (Relais) für die Abschaltung
  • 65 x Digitalausgänge (Hi/Low) (abgreifbar über Sub-D-Buchsen auf der Rückseite)
  • 2 x Drehzahleingänge

Die beiden Drehzahleingänge können jeweils den 4-kanal Schwingungsmodulen PMS-314PLUS zugeordnet werden. z.B. Drehzahl 1 = Kanal 1-4; Drehzahl 2 = Kanal 5-16 oder Drehzahl 1 = Kanal 1-8; Drehzahl 2 = Kanal 9-16

Lieferumfang:

  • Konfigurationssoftware PMX-Manager

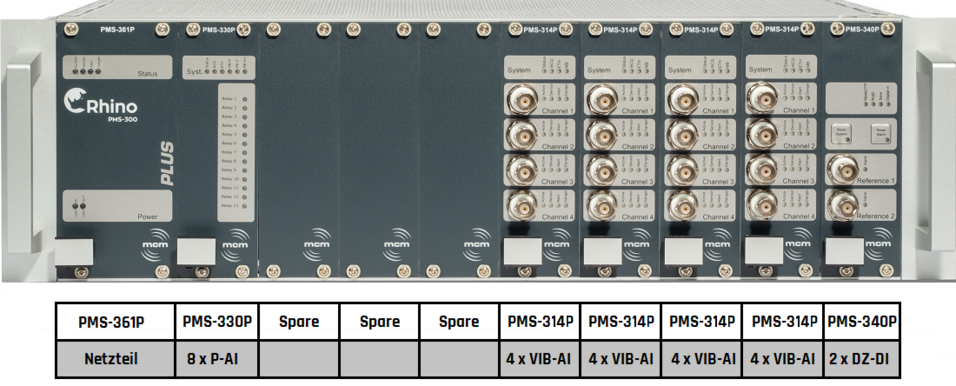

  • 3HE 19“ Gehäuse mit den Modulen
  • 1 x PMS-361PLUS Spannungsversorgung
  • 1 x PMS-340PLUS Drehzahl Eingangsmodul
  • 1 x PMS-330PLUS Prozessdaten Eingangsmodul
  • 4 x PMS-314PLUS Schwingungen Eingangsmodul
  • 2 Tage vor Ort Dienstleistung (Konfiguration und Schulung)

Optionen

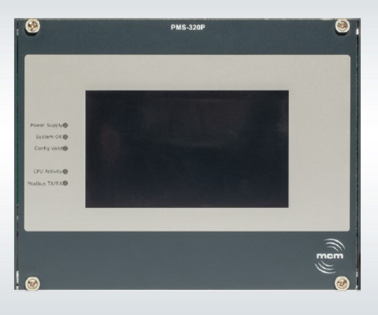

  • Displaymodul im 19“ Gehäuse (6HE Gehäusevariante erforderlich!)
  • Redundanten Spannungsversorgung, IoT oder Profibus Anbindung
  • Sensoren (Beschleunigung, Geschwindigkeit, Weg, Drehzahl, Luftspalt, Wickelkopfschwingung)
  • Variante für Schaltschrankeinbau oder mobile Variante im robusten Koffer

Variante A2 - SOL-PMS-300PLUS-STANDARD

Ein- und Ausgänge von SOL-PMS-300PLUS-STANDARD

  • 24 x Schwingungseingänge AC (Wellenschwingung, IEPE, mV)
  • 24x Buffered Outputs für ungefilterte Rohsignale
  • 24 x Analogausgänge 4..20mA zur Weitergabe von Kennwerten an die Leittechnik
  • 8 x Analoge Prozessdateneingänge 4..20mA, 0..10V DC
  • 42 x Digitaleingänge (Betriebszustände)
  • 6 x Digitalausgänge (Relais) für die Abschaltung
  • 91 x Digitalausgänge (Hi/Low) (abgreifbar über Sub-D-Buchsen auf der Rückseite)
  • 2 x Drehzahleingänge

Die beiden Drehzahleingänge können jeweils den 4-kanal Schwingungsmodulen PMS-314PLUS zugeordnet werden. z.B. Drehzahl 1 = Kanal 1-4; Drehzahl 2 = Kanal 5-16 oder Drehzahl 1 = Kanal 1..8; Drehzahl 2 = Kanal 9-16

Lieferumfang:

  • Konfigurationssoftware PMX-Manager

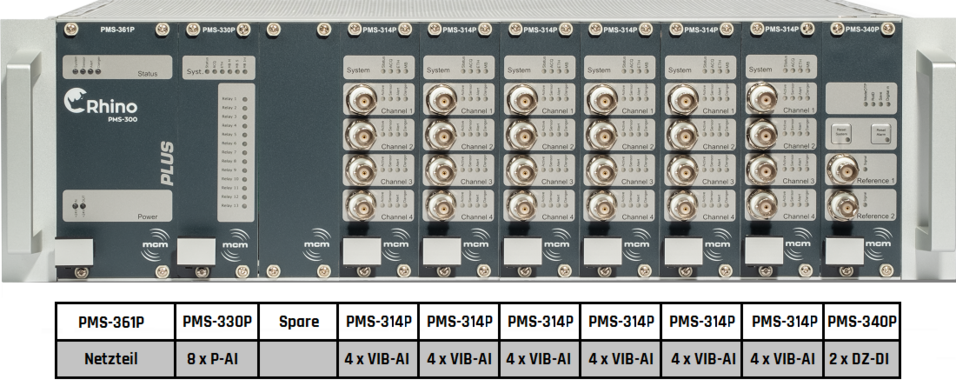

  • 3HE 19“ Gehäuse mit den Modulen
  • 1 x PMS-361PLUS Spannungsversorgung
  • 1 x PMS-340PLUS Drehzahl Eingangsmodul
  • 1 x PMS-330PLUS Prozessdaten Eingangsmodul
  • 6 x PMS-314PLUS Schwingungen Eingangsmodul
  • 2 Tage vor Ort Dienstleistung (Konfiguration und Schulung)

Optionen

  • Displaymodul im 19“ Gehäuse (6HE Gehäusevariante erforderlich!)
  • Redundanten Spannungsversorgung, IoT oder Profibus Anbindung
  • Sensoren (Beschleunigung, Geschwindigkeit, Weg, Drehzahl, Luftspalt, Wickelkopfschwingung)
  • Variante für Schaltschrankeinbau oder mobile Variante im robusten Koffer

Variante A3 - SOL-PMS-300PLUS-ADVANCED

Ein- und Ausgänge von PMS-300PLUS-ADVANCED

  • 32 x Schwingungseingänge AC (Wellenschwingung, IEPE, mV)
  • 32 x Buffered Outputs für ungefilterte Rohsignale
  • 32 x Analogausgänge 4..20mA zur Weitergabe von Kennwerten an die Leittechnik
  • 16 x Analoge Prozessdateneingänge 4..20mA, 0..10V DC
  • 54 x Digitaleingänge (Betriebszustände)
  • 6 x Digitalausgänge (Relais) für die Abschaltung
  • 117 x Digitalausgänge (Hi/Low) (abgreifbar über Sub-D-Buchsen auf der Rückseite)
  • 2 x Drehzahleingänge

Die beiden Drehzahleingänge können jeweils den 4-kanal Schwingungsmodulen PMS-314PLUS zugeordnet werden.

z.B. Drehzahl 1 = Kanal 1-4; Drehzahl 2 = Kanal 5-16 oder Drehzahl 1 = Kanal 1..8; Drehzahl 2 = Kanal 9-16

Lieferumfang:

  • Konfigurationssoftware PMX-Manager

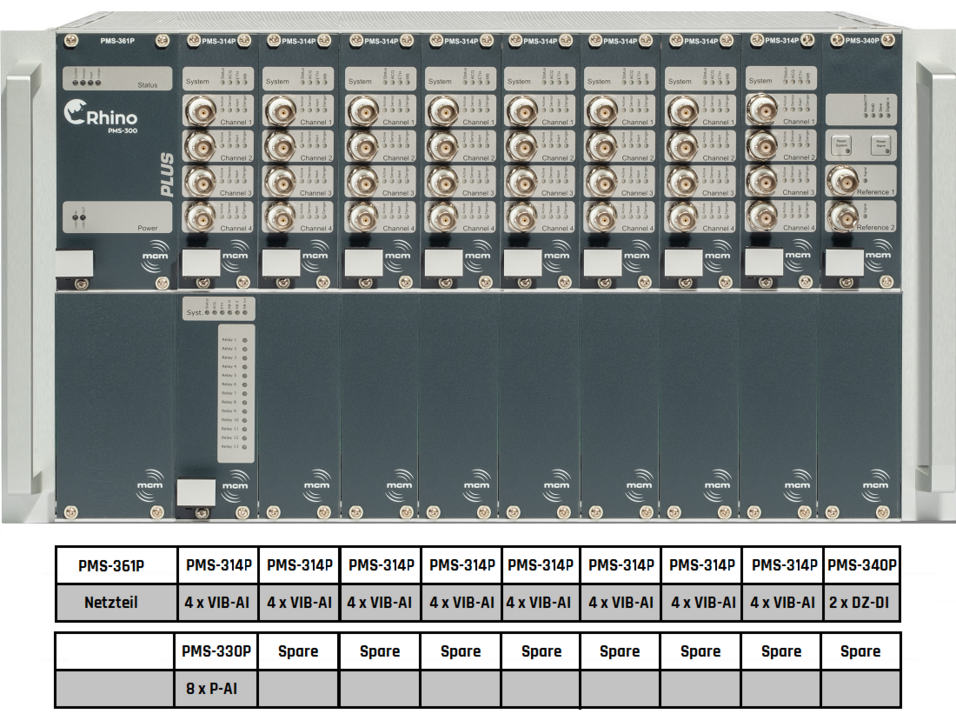

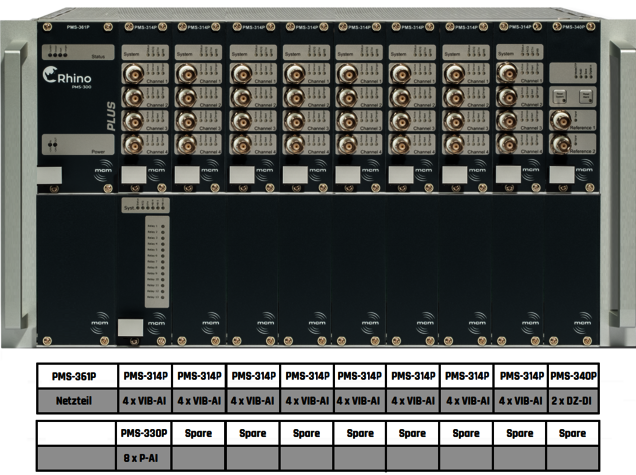

  • 6HE 19“ Gehäuse mit den Modulen
  • 1 x PMS-361PLUS Spannungsversorgung, 1 x PMS-340PLUS Drehzahl Eingangsmodul
  • 2 x PMS-330PLUS Prozessdaten Eingangsmodul, 8 x PMS-314PLUS Schwingungen Eingangsmodul
  • 2 Tage vor Ort Dienstleistung (Konfiguration und Schulung)

Optionen

  • Displaymodul im 19“ Gehäuse
  • Redundanten Spannungsversorgung, IoT oder Profibus Anbindung
  • Sensoren (Beschleunigung, Geschwindigkeit, Weg, Drehzahl, Luftspalt, Wickelkopfschwingung)

Variante für Schaltschrankeinbau oder mobile Variante im robusten Koffer


Module des Racksystems

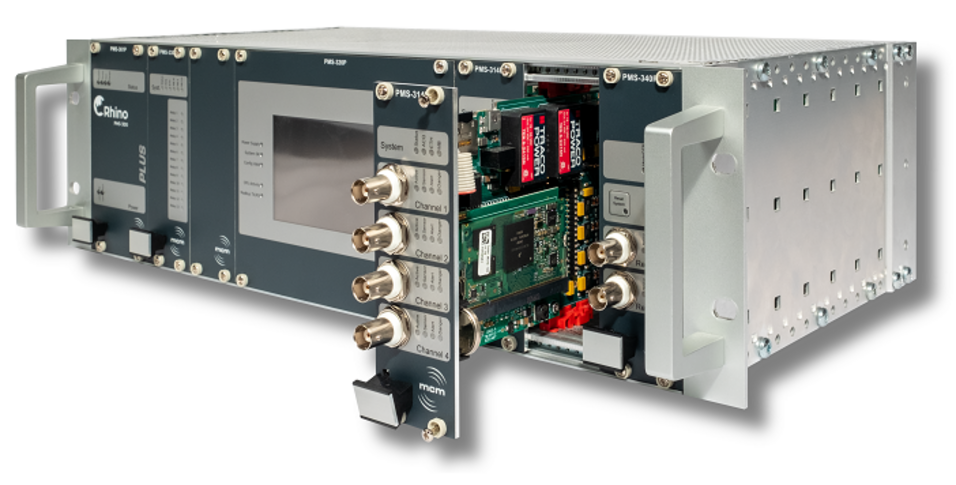

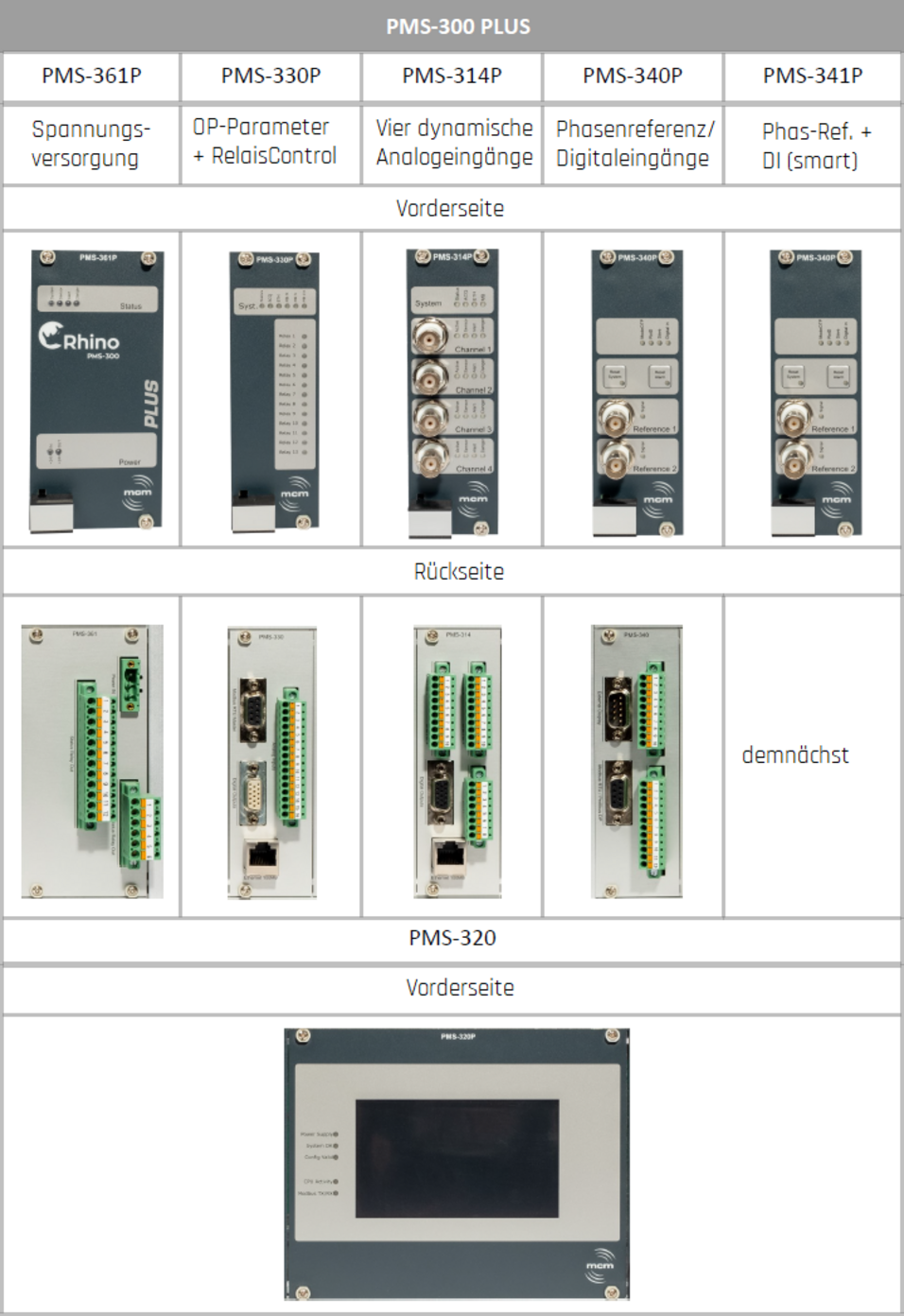

Das Rack-Design des Systems, das in 3HE- und 6HE-Versionen erhältlich ist, ermöglicht eine einfache Anpassung an die spezifischen Überwachungsanforderungen. Die 3HE-Version bietet Platz für eine Referenzkarte (PMS-340/341P) und bis zu acht dynamische Kanalverarbeitungskarten (PMS-314P). Für erhöhte Kapazität oder Redundanz ist die 6U-Version erhältlich.


Optionen


Die beschriebenen Grundversionen des Systems A1, A2, A3 können mit folgenden Optionen erweitert werden:

  • Option B) 19” Schaltschrankversion oder  mobile Version im Koffer, mit Netzteil
  • Option C) CMS-500PLUS - ORCA-Analysesoftware
  • Option D) Redundante Spannungsversorgung
  • Option E) Profibus DP Schnittstelle
  • Option G) Displaymodul (nur in Variante A3)
  • Option H) Optischem Drehzahlsensor mit Magnetstativ
  • Option J) IEPE Industrie Beschleunigungssensoren mit Haftmagnet und 10m Anschlusskabel

Alle Optionen sind im technischen Datenblatt für dieses Produkt detailliert beschrieben.




Bestellbezeichnung

SOL-PMS-300PLUS-Ax-Bx-Cx-Dx-Ex- Gx-Hx-Jx

A1 = BASIC, A2 = STANDARD, A3 = ADVANCED

B1 = 19” Schaltschrankversion, B2 = mobile Version im Koffer, mit Netzteil

C0 = Ohne ORCA-Analysesoftware, C1= mit ORCA-Analysesoftware (eine Lizenz)

D1 = einfache Spannungsversorgung 1 x PMS-361PLUS, D2 = redundante Spannungsversorgung 2 x PMS-361PLUS

E0 = Ohne Profibus DP Schnittstelle , E1 = Mit Profibus DP Schnittstelle

G0 = Ohne Displaymodul , G1 = Mit Displaymodul (nur in Variante A3)

H0 = Ohne optischem Drehzahlsensor und Magnetstativ, Hx = mit x optischem Drehzahlsensor und Magnetstativ

J0 = Ohne Beschleunigungssensoren, Jx = mit x Stück IEPE Industrie Beschleunigungssensoren mit Haftmagnet und 10m Anschlusskabel

Konfigurationsbeispiel:   SOL-PMS-300PLUS-A1-B1-C2-D1-E1-G1-H2-J8
