Dynamische Messwerterfassung - universell, webbasiert, 8 Kanäle

Produktbezeichnung: dydaqmeas

dydaqmeas - universelle Eingänge mit bis zu 200kHz Abtastrate - pro Kanal

Das dydaqmeas Messsystem vereint die Vorteile flexibel einstellbarer Messeingänge, präziser und schneller Messdatenerfassung mit komfortabler, intuitiver Einrichtung und Bedienung über ein Webinterface sowie nahtloser Anbindung an industrielle Cloud-Lösungen. Die Messdaten sind jederzeit und überall verfügbar im IIoT.

Funktionen

Intelligentes, webbasiertes Messsystem
8 analoge Eingänge mit 24 Bit Auflösung
max. 200 kHz Abtastrate je Kanal (max. 800 kHz Summenabtastrate)
Alle analogen Eingänge unabhängig voneinander konfigurierbar
Direkter Anschluss von Spannungen, Strömen und IEPE Sensoren
WLAN/LAN Schnittstelle für Konfiguration und Datenübertragung
Leistungsfähiger ARM® Prozessor mit integriertem Webserver
Vielfältige mathematische Funktionen zur Online-Verarbeitung der Messdaten
Komfortable Weboberfläche zur Konfiguration und Datendarstellung
Enorm kundenfreundliches Preis- Leistungsverhältnis

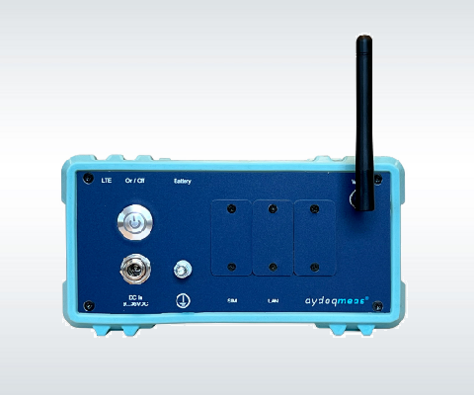

Datenlogger mit intergrierter LAN Schnittstele

dydaqlog Datenlogger mit intergrierter WLAN Schnittstele

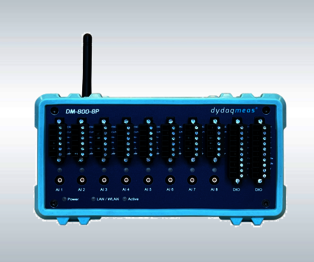

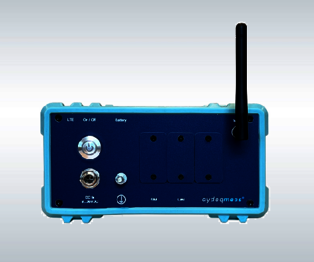

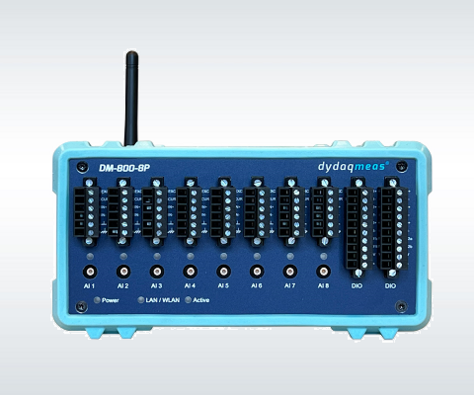

Messeingänge
Das dydaqmeas Messsystem besitzt 8 differentielle Analogeingänge mit 24 Bit Auflösung und jeweils bis zu 200 kHz
Abtastrate. Kanalindividuell können die Eingänge für die Messung von Spannungen, Strömen oder den direkten
Anschluss von IEPE Sensoren konfiguriert werden. Von den 6 digitalen Eingängen können zwei als Zähler-Eingänge und
drei weitere als ein Quadratur-Decoder -Eingang genutzt werden.

Prozessor und Firmware
Im Innern des dydaqmeas Messsystems übernimmt ein leistungsfähiger ARM® Prozessor die Aufbereitung und
Verarbeitung der Messdaten. Die Messkanäle können abgespeichert, online miteinander verrechnet, einer FFTBerechnung
unterzogen oder auf Schwellwerte überwacht werden. Alarme lösen Aktionen wie das Schalten von
digitalen Ausgängen oder Versenden von E-Mails aus.

Connectivity
Die Kommunikation mit dydaqmeas erfolgt über WLAN oder LAN. Zur Datenübertragung einzelner Werte in eine Cloud
wird das MQTT Protokoll unterstützt. Größere Datenmengen können z.B. über das FTP-Protokoll übertragen werden.
Optional können auch Daten oder Messages über ein MobilfunkInterface versendet werden.

Webinterface / Mobile App
Jedes dydaqmeas Messsystem ist gleichzeitig ein leistungsfähiger Edge Computer mit integriertem Webserver.

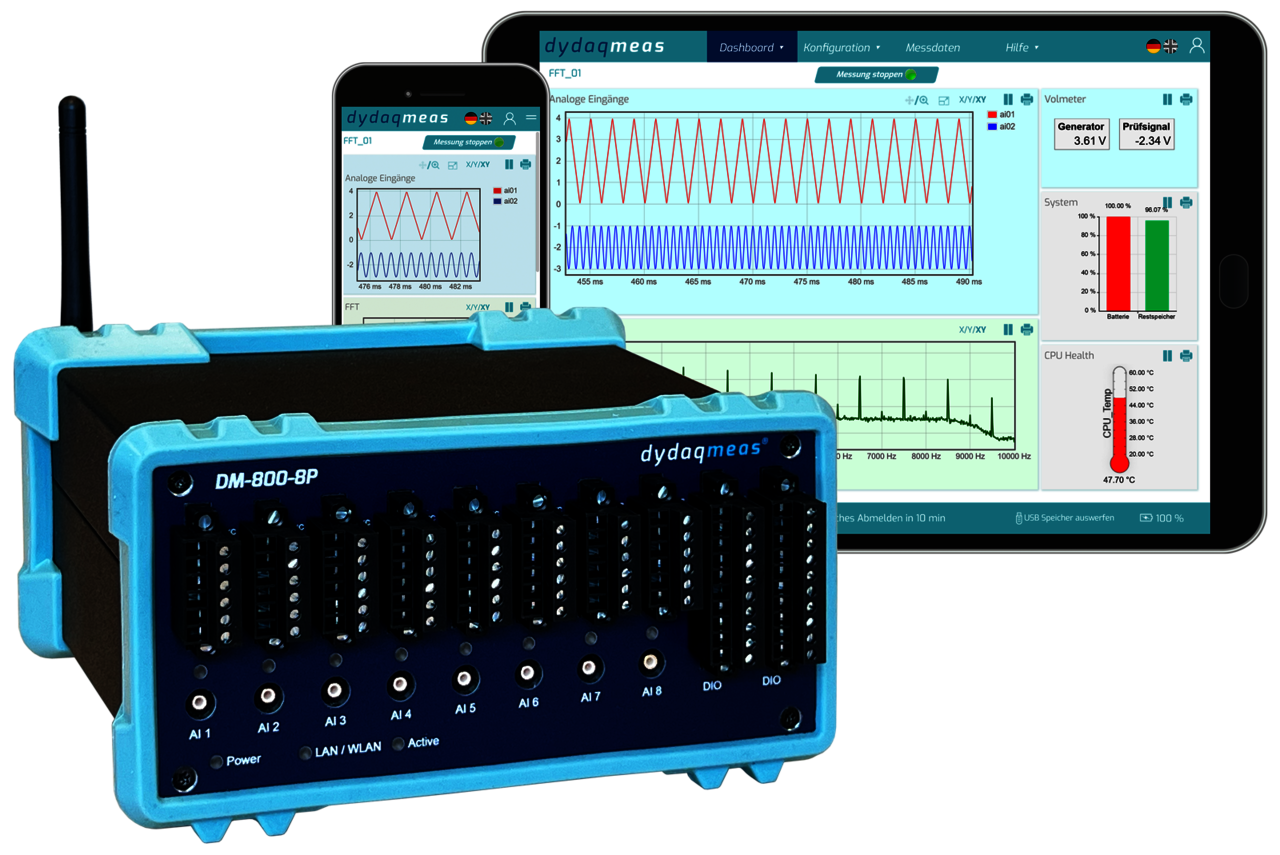

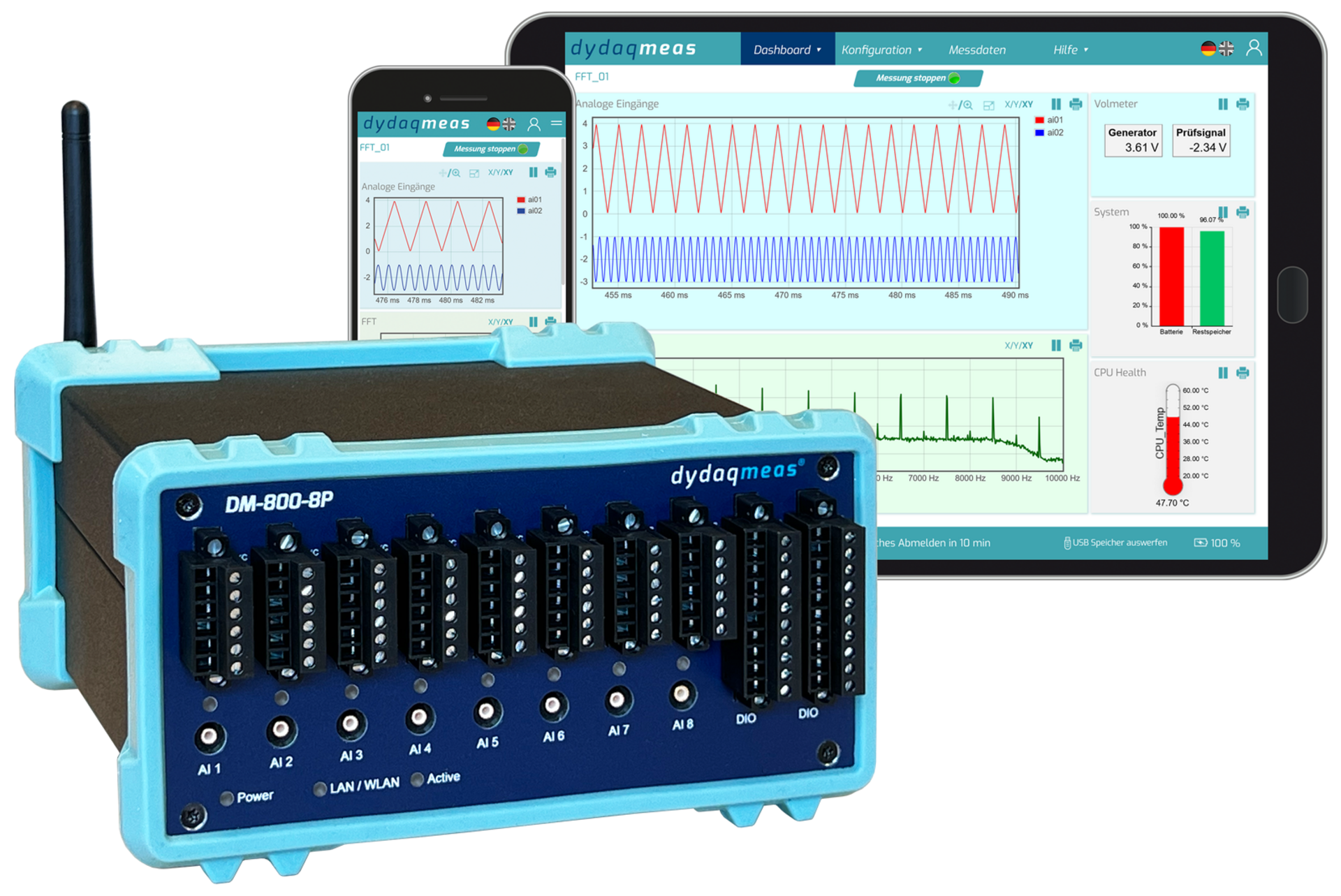

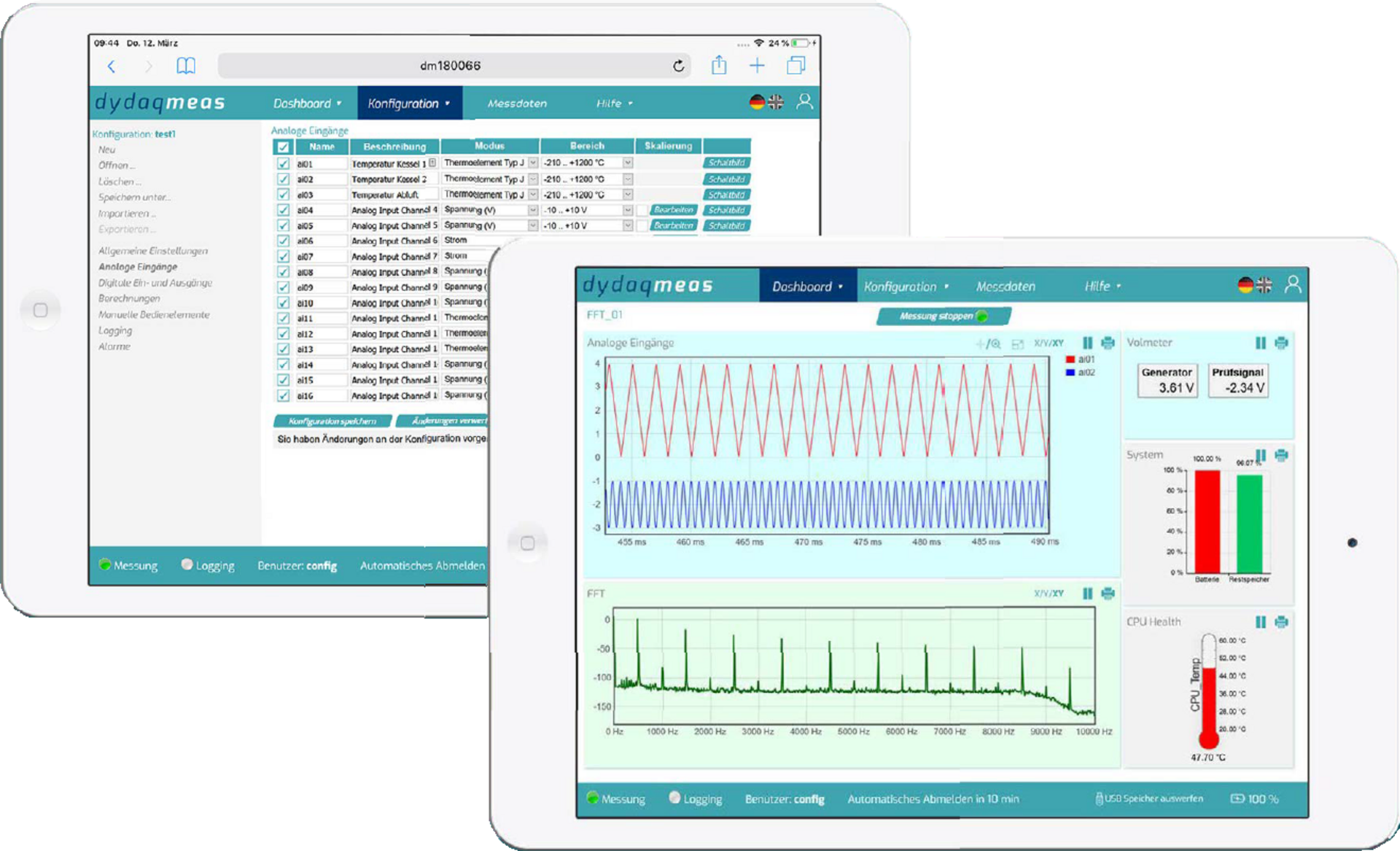

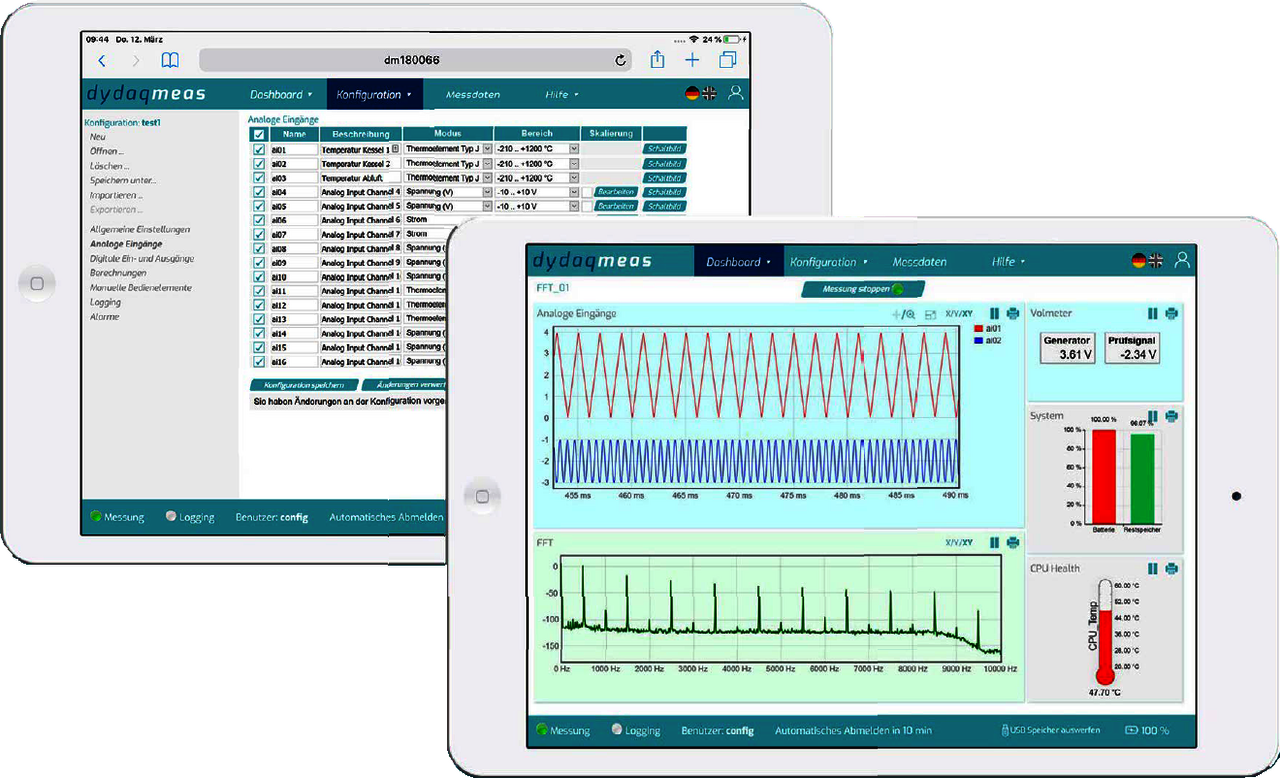

Alle Funktionen sind über die moderne Weboberfläche in einem Browser einzurichten und zu verwalten. Über individuell
gestaltete Dashboards können die Messdaten überall auf der Welt in einem Webbrowser angezeigt werden.

webbasierter Konfguration und Datenauswertung für dydaqlog Datenlogger

Spezifikationen

Analoge Eingänge
Anzahl	8 differentiell
A/D-Wandler	Sigma-Delta
Auflösung	24 Bit
Abtastrate (max.) je Kanal	200 kHz
Summenabtastrate (max.)	800 kHz (kann sich bei komplexen Online-Berechnungen verringern)
Eingangswiderstand	0,9 MΩ
Überspannungsschutz	± 42 V
Eingangsspannungsbereiche	± 10 / 1 V
Eingangsstrom-Bereich	± 20 / 0~20 mA
Sensor-Versorgung	24 V je Kanal zuschaltbar
Sensoranschluss	IEPE Sensoren, zuschaltbare 4 mA Stromquelle
Galvanische Entkopplung	hinter A/D-Wandlern, zwischen Analog- und Digitalteil
Anschlussklemmen	Phoenix-Klemmen (6-polig), + SMB-Buchse
Digitale Eingänge
Anzahl	6
Pegel	TTL, L: < 0,8 V / H: > 2,4 V (max. 40 V )
Zusatz Funktionen	2 Zähler-Eingänge belegen 2 digitale Eingänge Messmodi: Frequenz, Periodendauer, Pulsbreite Eingangsfrequenz: 1 Hz ~ 1 MHz 1 Quadratur-Encoder-Eingang belegt 3 digitale Eingänge Betriebsmodus: 4-fach Eingangssignal: max. 30.000 U/min bei einem Encoder mit 1000 Inkrementen
Digitale Ausgänge
Anzahl	2 elektronische Relais
Schaltspannung	40V DC max. 1 A
Prozessor	Quad-Core ARM-Cortex-A72 mit 1,5 GHz Taktrate
Datenspeicher	Flash-Speicher
Größe	128 GByte, optional erweiterbar
Host-/Daten-Interface	WLAN, LAN, optional GPRS, G4/LTE
Generell
Versorgungsspannung	10 ~ 36 VDC
Arbeitstemperaturbereich	0…40°C
Gehäuse	Aluminium
Abmessungen (B x H x T)	182 x 95 x 146 mm
Gewicht	1,3 kg
