Produktbezeichnung: PMS-300

Produkteigenschaften

PMS-300 – Schutz und Monitoringsystem für Wellen- und Lagerschwingungen
Modulares 19"-Rack-basiertes Schutz- und Überwachungssystem
Bis zu 32 Kanäle/3HE erweiterbar auf 64 Kanäle/6HE - 2-Kanäle für Referenzsignale
Vordefinierte Erfassungsmodi
Eingang für unterschiedliche Sensortypen
Individuelle Einstellungen für Alarm- und Warnschwellenwerte
Eingebaute Schnittstelle (4–20 mA, Modbus RTU, Relais, BNC,...)
Bis zu 4x MB-Slave von Fremdherstellern für Betriebsparameter
Anbindung an CMS-500-Software

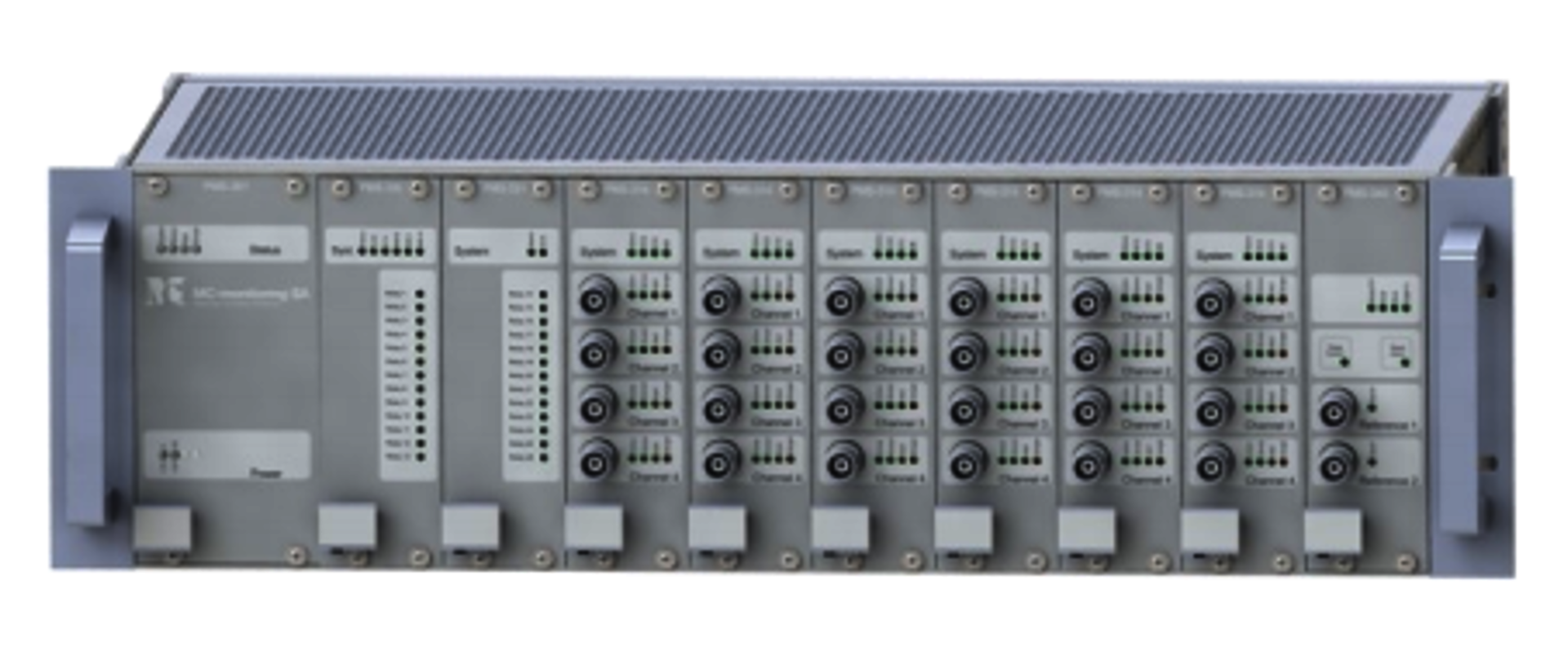

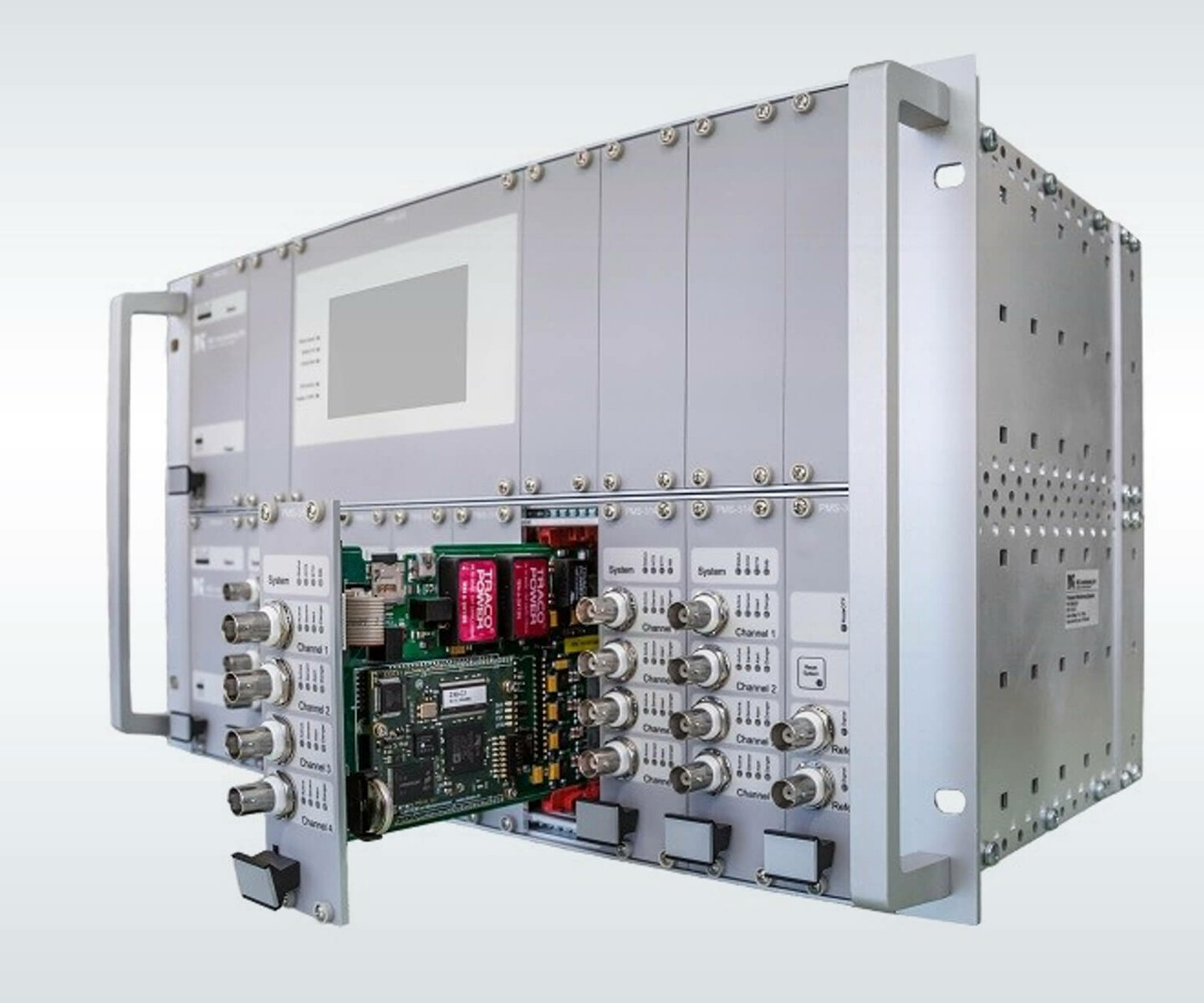

Das Schwingungsüberwachungssystem PMS-300 ist ein modulares 19"-Rack-System, das für den Schutz und die Überwachung von rotierenden Maschinen entwickelt wurde. In der 3HE-Version steht 1 Steckplatz für die Referenzmodulkarte PMS-340, 8 Steckplätze für die 4-Kanal-Messmodulkarten PMS-314 & Relais-Controller PMS-330/PMS-331 zur Verfügung. Das System ist auch in 6HE erhältlich, wenn zusätzliche Kanäle und/oder eine redundante Stromversorgung benötigt werden. An der Vorderseite sind BNC-Anschlüsse für die externe Analyse vorhanden.

Die Referenzsignalkarte PMS-340 erfasst und verteilt die gemeinsamen Informationen an/von allen PMS-314 im Rack. Diese Informationen sind typischerweise: Referenzsignale (2 Kanäle), Modus der OTP-Auswahl und digitale Überwachungsparameter über Modbus.

Für jeden Kanal stellt das Prozessmodul-System PMS-314 analoge (4–20 mA) und digitale Ausgänge (Alarm, Gefahr, Sensor ok, System ok) basierend auf berechneten Parametern und Alarmeinstellungen zur Verfügung.

Für die Konfiguration und die Kommunikation mit den Softwarepaketen in Echtzeit mit CMS-500 steht eine Ethernet-Schnittstelle zur Verfügung. Das Modul PMS-330/PMS-331 ermöglicht die Konfiguration der Relais durch logische Verknüpfung und die Übertragung der Betriebsparameter an das CMS-500 (über Analogeingänge oder Modbus-Schnittstelle).

PMS-300 – Hauptmerkmale

Eigenständiges "All-in-One" Mehrkanal-Schutz- und Überwachungssystem (PMS)

Bis zu 8 x 4-Kanal-Verarbeitungsmodule in einem 3-HE-Rack

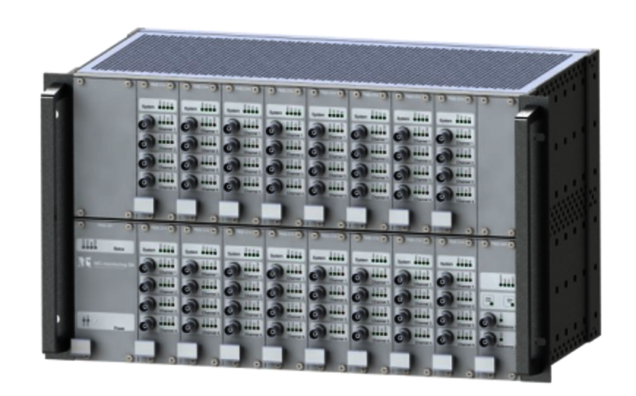

Bis zu 16 x 4-Kanal-Verarbeitungsmodule in einem 6-HE-Rack, mit optionaler echt redundanter Spannungsversorgung
Gemeinsame zweikanalige Phasenreferenzsignale
Gemeinsame Modbus-RTU-Schnittstelle, Profibus DP als Option
Gemeinsamer digitaler Eingang für synchrone und transiente Betriebsartenwahl und andere Signale (Drehrichtung, Speichern, Rücksetzen von Alarmen)
Gemeinsame Relais für System ok, Sensor ok, Alarm und Gefahr

Einheitliche Hardware für folgende Betriebsarten

Wellenschwingungsüberwachung, nach ISO-7919
Lagerschwingungsüberwachung, nach ISO-10816
Luftspalt- und Läuferspielüberwachung
Endwicklungs- und Statorstabschwingungsüberwachung
Überwachung des magnetischen Flusses

Individuelle Einstellung der Alarmstufen "Alert" & "Danger" für jeden Kanal bei 8 Betriebsarten (synchron, transitorisch,...)wählbar pro digitalem Eingang oder bis zu 16 Betriebsarten wählbar pro Modbus/Profibus-Schnittstelle

Eingebaute erweiterte Überwachungsfunktionalitäten

Digitale Eingangsfilter LP, BP und HP
Benutzerdefinierte Oberschwingungs- und Phasenberechnung
Einfache und doppelte numerische Integration

PMS-300 - Hardware-Beschreibung Module

Ein Referenzmodul (PMS-340)
Bis zu 16 x 4-Kanal-Verarbeitungsmodule (PMS-314)
Ein Netzteilmodul (PMS-361)

Über die frontseitig vorhandenen BNC-Anschlüsse kann der Anwender direkt auf die Rohsignale jedes angeschlossenen Sensors zugreifen. Alle Verarbeitungsmodule (PMS-314) sind Hot-Plug-fähig

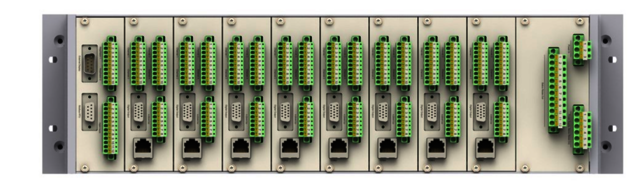

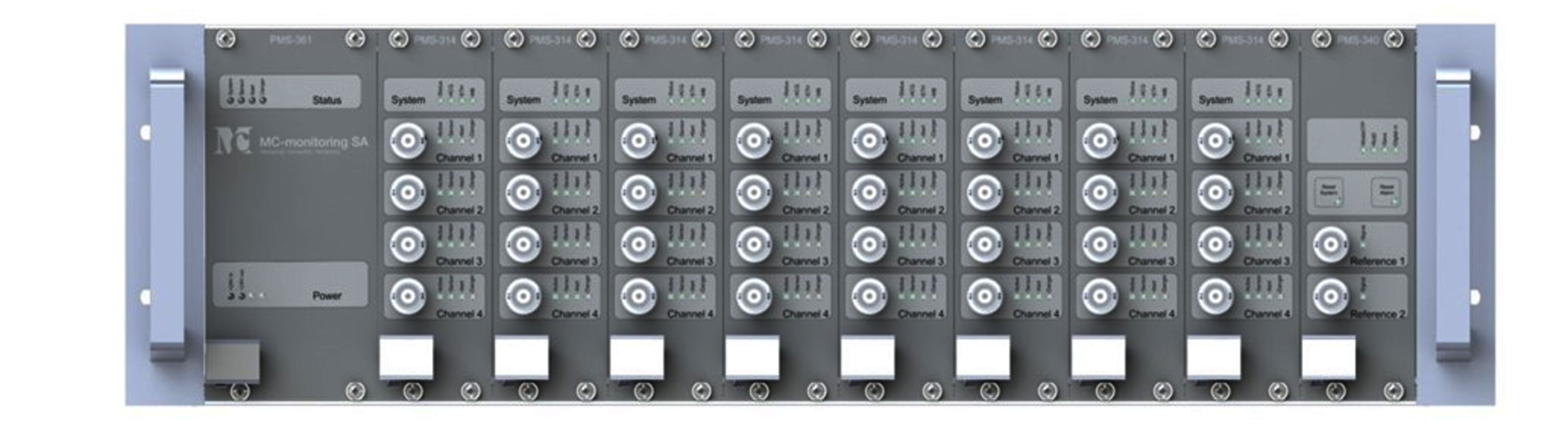

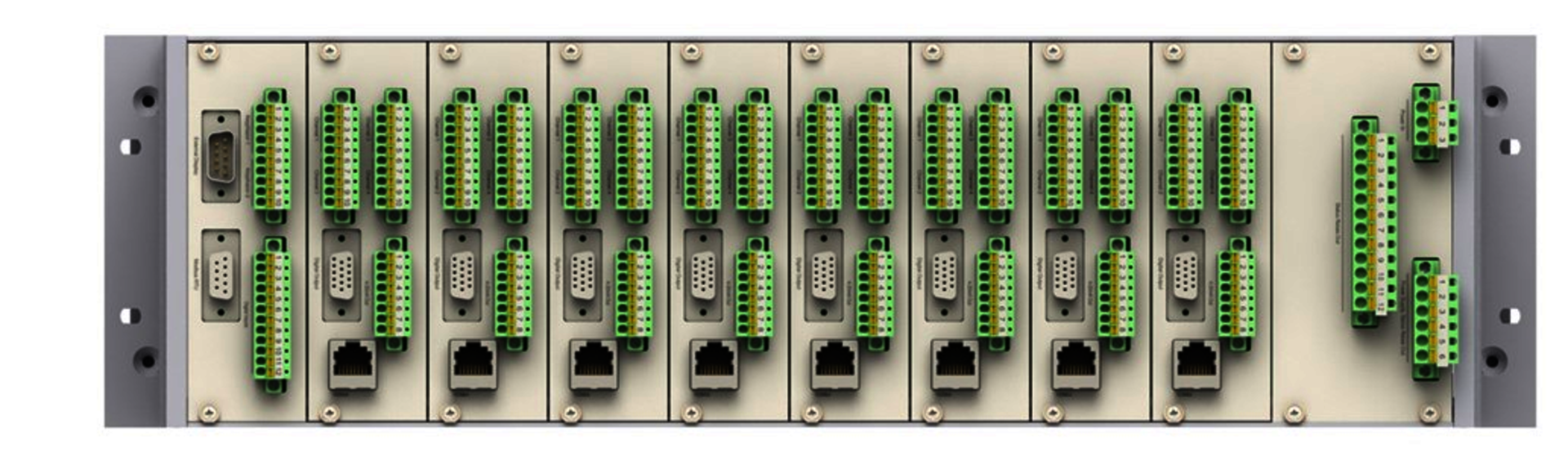

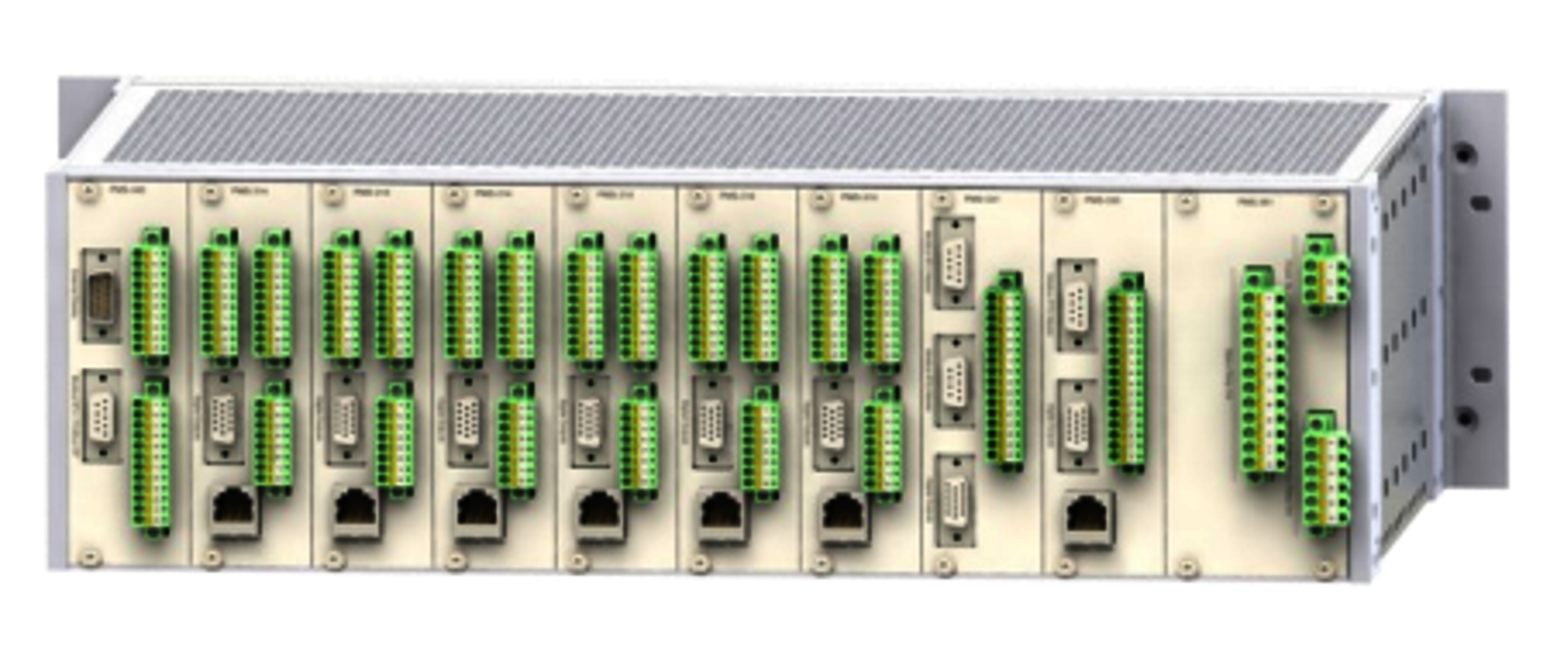

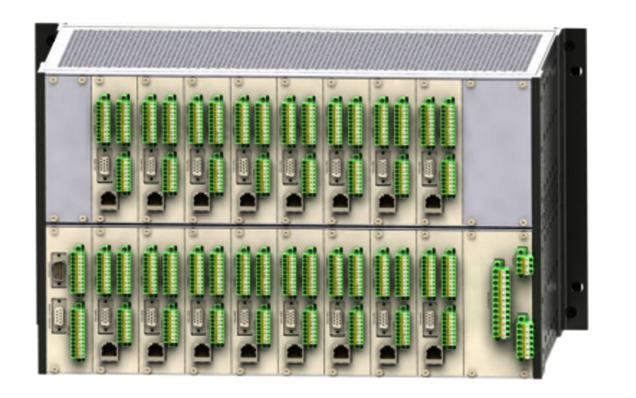

PMS-300 Vorder- und Rückansicht

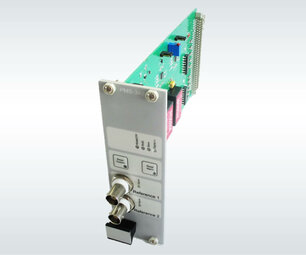

PMS-340 – Referenzmodul

Digitaler oder analoger Referenzsensor (Keyphasor), TTL-kompatibel, mit selbst rücksetzbarer, abgesicherter Spannungsversorgung (±24 V DC)
Modbus RTU mit vordefinierten Kommunikationstabellen für alle verfügbaren Parameter
optionale Profibus DP-Schnittstelle (V.0)
Digitale Eingänge: +24 V Logikpegel für OTP-Modus und Reset Alarm
Ausgänge: BNC 1:1 gepufferter Signalausgang für jedes Referenzsignal, kurzschlussfest
Schnittstelle für externes Display
Drucktaster für System-Reset und Rücksetzen "gelatchter" Alarme
LEDs für OTP Modus, Drehrichtung, Speichern, System-Reset, Reset-Alarm und Referenzsignal 1 & 2

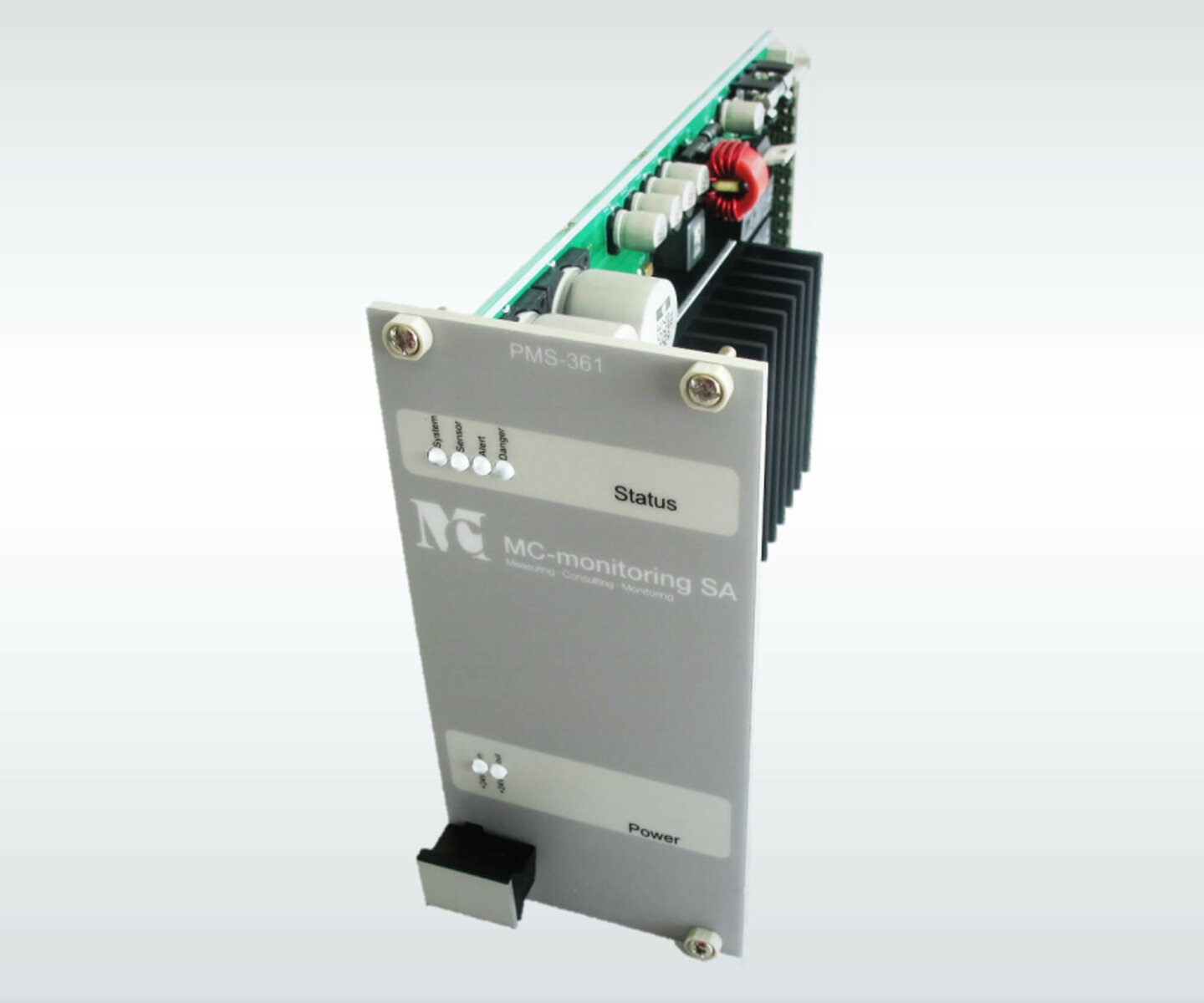

PMS-361 – Stromversorgungsmodul

Eingangsspannungsversorgung: 18–72 V DC
Ausgangsspannungsversorgung: 150 W (6,25 A @ 24 V) oder 300W (12,5 A @ 24 V) mit 6HU-Rack
Globale Statusrelaisausgänge: 250 V AC/10 A oder 30 V DC/5 A für System ok, Sensoren ok, Alarm und Gefahr
Stromversorgungs-Statusrelaisausgänge: 250 V AC/10 A oder 30 V DC/5 A
LEDs für gemeinsames System ok, gemeinsamer Sensor ok, gemeinsamer Alarm (orange) und Gefahr (rot)

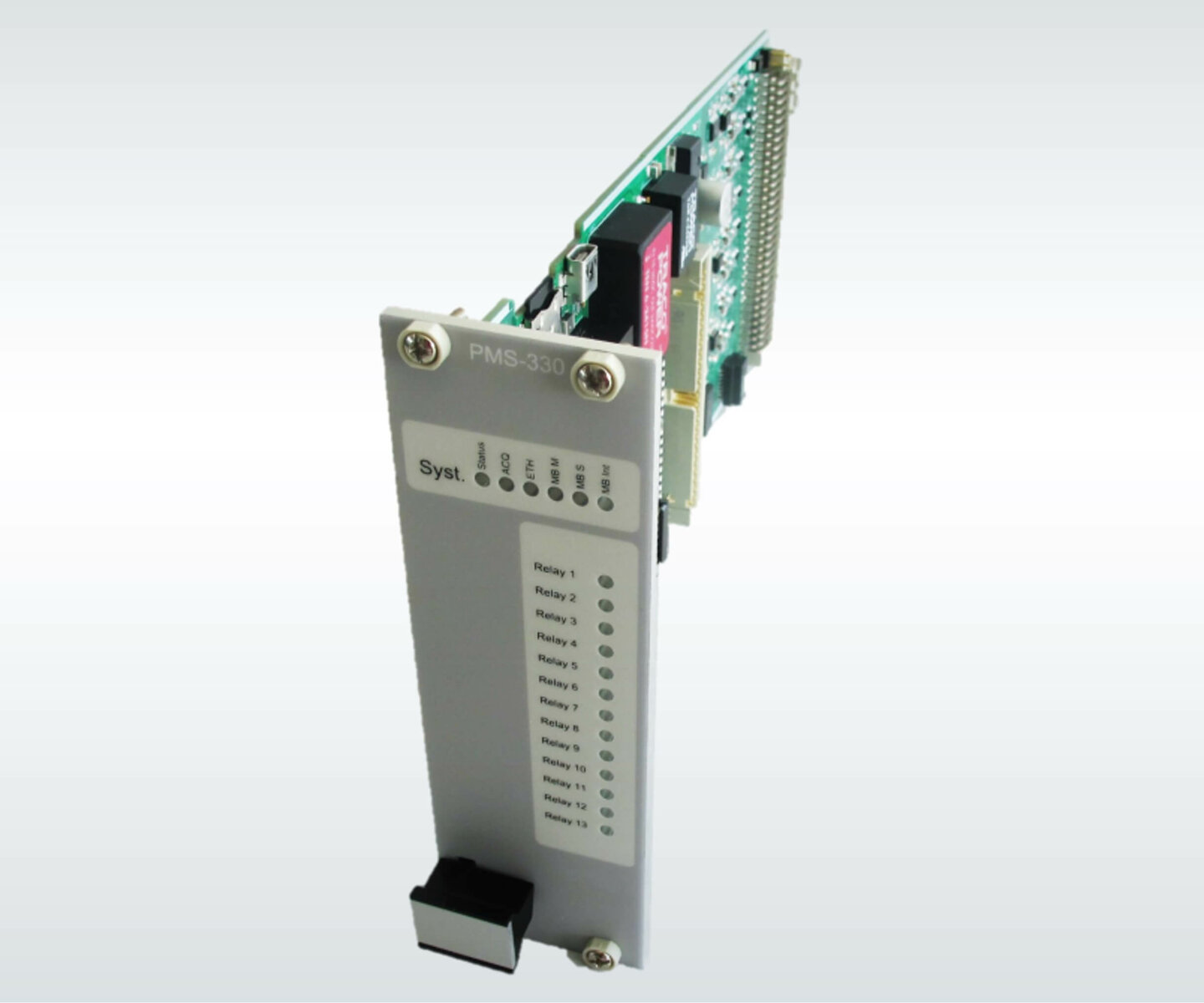

PMS-330 – Schnittstellenkarte

13 x Digitalausgänge 24 V DC/20 mA, konfigurierbare Logikkombination
8 x Analogeingänge für Prozessparameter (+/-10 V oder 4–20 mA)
Modbus-Master: 4x32 Kanäle eines externen Fremdslaves
Modbus-Slave: Modbus-Slave
Zustands- und Schwingungsparameter

PMS-330 – Analoge Eingänge

Modus	Beschreibung	Elektrische Spezifikationen
+/-10 V Single Ended	Spannungseingangsmodus mit Messung an INx+ bezogen auf das INx-, das intern auf 0 V bezogen ist.	INx+ Bereich: –10 V bis +10 V AMR¹⁾: +/-24 V
+/-10 V Differentiell	Spannungseingangsmodus mit Differenzmessung zwischen INx+ und INx-, die beide potentialfrei sind.	INx+ Bereich: –10 V bis +10 V AMR¹⁾: +/-24 V INx- Bereich: –10 V bis +10 V AMR¹⁾: +/-24 V
0(4)–20 mA Single Ended	Stromeingangsmodus mit Messung über INx+ und INx-, die intern an 0 V gelegt sind. Der Wert des internen Mess-Shunt-Widerstands beträgt 250 Ω +/-10 Ω.	INx+ Bereich 0 bis 20 mA AMR¹⁾: +/-100 mA INx- Bereich: 0 mA AMR¹⁾: +/-100 mA
0(4)–20 mA Differentiell	Stromeingangsmodus mit Differenzmessung über INx+ und INx-, die beide potentialfrei sind. Der Wert des internen Mess-Shunt-Widerstands beträgt 250 Ω +/-10 Ω.	INx+ bis INx- Bereich: 0 bis 20 mA AMR¹⁾: +/-100 mA

¹⁾AMR: Absolute maximum rate: Wenn die angelegte Spannung oder der Strom die absoluten Höchstwerte überschreitet, kann dies den Eingang beschädigen.

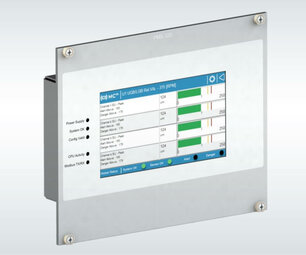

PMS-320 – Anzeigemodul

Kompatibilität: PMS-314 über Sub-D-Kabel an PMS-300 Backplane automatische Konfiguration, max. 8 Module

Globale Statusübersicht: System ok Sensoren ok Alarm & Gefahr
Globale Modul-Statusübersicht: Module verfügbar System ok, Sensor ok, Alarm & Gefahr
Modulansicht, Kanal 1–4 Visualisierung der Daten: Beschreibung, Alarm & Gefahr Überwachungsparameter
Kanal 1–4 Balkenanzeigen: Farbe Grün: kein Alarm; Farbe Gelb: Alarm; Farbe Rot: Gefahr; Alarm & Gefahrenstelle Skala
Funktionsweise: Alarm zurücksetzen, Kanalsperre
Typ: Touchscreen,4,1" (420x272 Pixel), 24-Bit Echtfarbendarstellung Schnittstelle: Finger / Stylus-Stift
Bildschirmschutz: Automatische Bildschirmabschaltung
Lokale LED's Anzeige: 1x Prüfung der Spannungsversorgung, 1x System ok, 1x Konfigurationsprüfung, 1x CPU-Aktivität, 1x Modbus-Aktivität

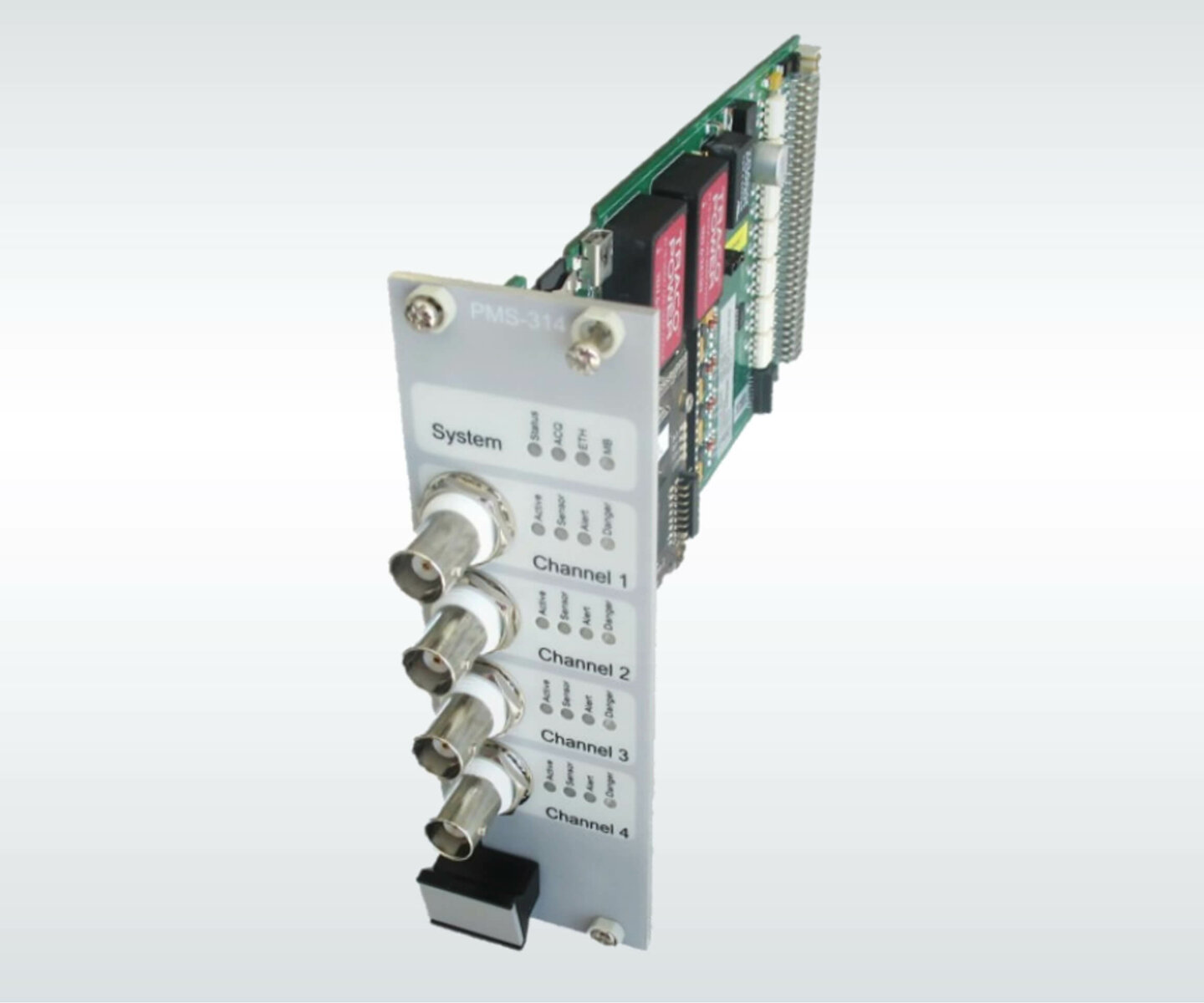

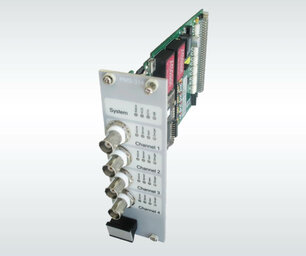

PMS-314 – 4-Kanal-Schwingungsmodul

Sensoreingang (individuelle, per Software wählbare Signalkonditionierung)
± 24 V-Eingang (differentiell)
± 24 V-Eingang (single ended)
4 mA Konstantstromquelle für Piezosensoren
4 mA Konstantstromquelle für ICP®
4–20 mA Stromschleife
wählbarer Frequenzbereich: 400 bis 1.600 Hz
Prüfung auf Sensor-Stromversorgung (Output Short-Circuit Protection)
Digitale Ausgänge: +24 V Logikpegel für System ok und für jeden Kanal: Sensor ok, Alarm und Gefahr, (max. 250 mA alle Ausgänge)
Analoger Ausgang: 4–20 mA Stromschleife für jeden Kanal,
softwarekonfigurierbar, SCP, 12 Bit Auflösung, 500 Ω

PMS-314 – Zusatzfunktionen

RS485: Modbus RTU / Profibus (Option)
Ethernet-Schnittstelle mit aller MCm-Überwachungssoftware über TCP/IP-Protokolle
BNC 1:1 gepufferter Ausgang
LEDs für Systemstatus, Erfassung, Ethernet-Kommunikation, Modbus-Kommunikation und individuell pro Kanal: Sensor aktiv, Sensor ok, Alarm (orange) und Gefahr (rot)
Hot-Swap-fähiger Modultausch

PMS-314 – Umweltbedingungen

Temperaturbereich Betrieb: 0 °C bis +55 °C
Temperaturbereich Lagerung: -20 °C bis +70 °C
Umweltprüfung trockene Wärmeprüfung: IEC-60068-2-2
Umweltprüfung Feuchte/Wärme im eingeschwungenen Zustand: IEC-600-68-2-78

PNS-314 – Physikalische Eigenschaften

Montage: 19"-Rack 3HE oder 6HE
Anschlussklemmen: Eingang und Ausgang über Push-In-Klemmen

PMS-314 – Analogeingänge

Analog-Digital-Wandler: Echt simultan 4-Kanäle
Auflösung: 16 bits
Genauigkeit: < 1 % von FS
Temperaturabweichung: ±2 ppm/°C @ FS, 10 µV/°C Offset-Drift

Modus	Beschreibung	Elektrische Spezifikationen
+/-24 V Single Ended	Spannungseingangsmodus mit Messung an INx+ bezogen auf das INx-, das intern auf 0 V bezogen ist.	INx+ Bereich: -24 V bis +24 V AMR¹⁾: +/-24 V
+/-24 V differentiell	Spannungseingangsmodus mit Differenzmessung zwischen INx+ und INx-, die beide potentialfrei sind.	INx+ Bereich: -24 V bis +24 V AMR¹⁾: +/-24 V INx- Bereich: -24 V bis +24 V AMR¹⁾: +/-24 V
0(4)–20 mA differentiell	Stromeingangsmodus mit Differenz-messung über INx+ und INx-, die beide potentialfrei sind. Der Wert des internen Mess-Shunt-Widerstands beträgt 250 Ω +/-10 Ω.	INx+ to INx- Bereich: 0 bis 20 mA AMR1): +/-100 mA
ICP® 4 mA Eingang	Spezifischer Modus für ICP-Piezosensoren	INx+ Bereich: 0 bis 24 V INx- Bereich: 0 V

¹⁾AMR: Absolute maximum rate: Wenn die angelegte Spannung oder der Strom die absoluten Höchstwerte überschreitet, kann dies den Eingang beschädigen.

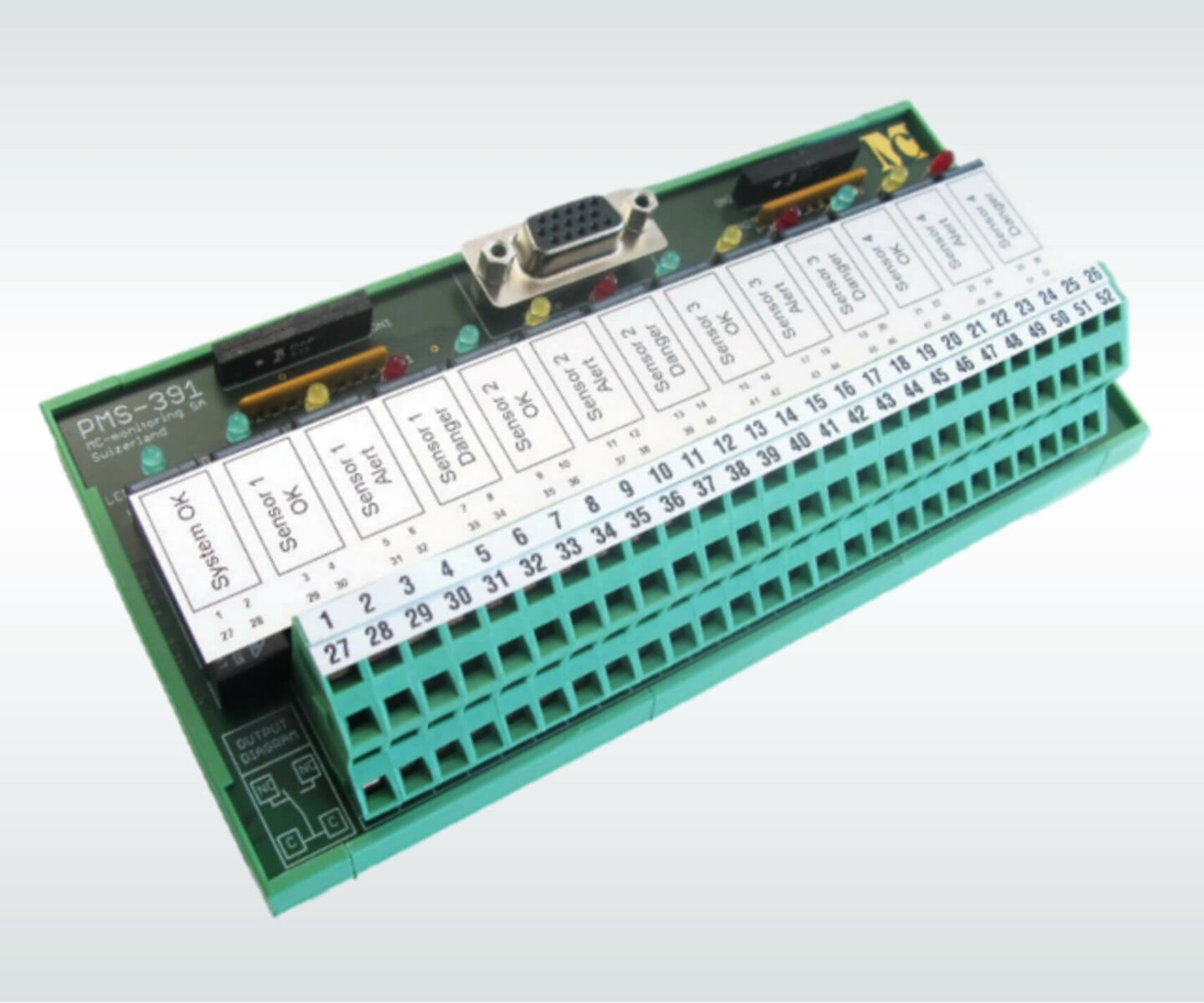

PMS-391 – Relais Erweiterungsmodul

Das PMS-391 ist ein Relais-Erweiterungsmodul, das entweder ein PMS-300-System oder ein PMM-300-Modul ergänzen kann. Es wird über ein 15-poliges D-Sub-Kabel direkt an die digitalen Ausgänge angeschlossen. Jedes Relais ist auf dem Modul verlötet und kann nicht abgenommen werden.

13 unabhängige Relaisausgänge
LED-Visualisierung für jedes Relais
Maximale Schaltleistung 10 A bei 250 V AC und 0,2 A bei 300 V DC
Maximale Anzugszeit für jedes Relais 10 ms, maximale Rückfallzeit für jedes Relais 5 ms
Direkter Anschluss an Sensor OK, Sensor Alert, Sensor Alarm und System OK Funktion von jedem Kanal
NO und NC Kontakt verfügbar

Spezifikationen

Elektrische Kennwerte
Kontaktart	SPDT (NO / NC)
Kontakt Spezifikation	10 A @ 250 V AC 0.2 A @ 300 V DC 5 A @ 30 V DC
Lebensdauer	50.000 Schaltvorgänge min. bei Volllast (ohmsche Lasten)
Leistungsbedarf	Ungefähr 200 mW
Spulenspannung	24 V DC
Spulen Widerstand	2,6 KΩ
Eingangsspannungsbedarf für ANZIEHEN	16,8 V DC min.
Eingangsspannungsbedarf für ABFALLEN	2,4 V DC max.
Betriebsbedingungen
Temperaturbereich Betrieb	-40 °C bis +85 °C
Temperaturbereich Lagerung	-40 °C bis +85 °C
Physikalische Größen
Befestigung	DIN C Schiene
Klemmen	Klemmen
Relais Kontaktanschluss	Push in
Eingangsanschluss	15- polig D-SUB
Abmessungen (BxHxT)	157,4 x 77 x 51,7 mm
Verfügbare Anschlusskabel	2 m oder 3 m

Klemmenbelegung

System		Sensor 1						Sensor 2						Sensor 3						Sensor 4
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26
NO	NC	NO	NC	NO	NC	NO	NC	NO	NC	NO	NC	NO	NC	NO	NC	NO	NC	NO	NC	NO	NC	NO	NC	NO	NC
27	28	29	30	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46	47	48	49	50	51	52
COM SYSTEM OK		COM OK		COM Alert		COM Danger		COM OK		COM Alert		COM Danger		COM OK		COM Alert		COM Danger		COM OK		COM Alert		COM Danger

D-SUB Buchsenbelegung

System	Sensor 1			Sensor 2			Sensor 3			Sensor 4			GND
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
SYSTEM OK	OK	Alert	Danger	OK	Alert	Danger	OK	Alert	Danger	OK	Alert	Danger	GND
