Luftspaltsensoren für den Messbereich 5–50 mm
Produktbezeichnung: AV-AGT-550-3G
Funktionen

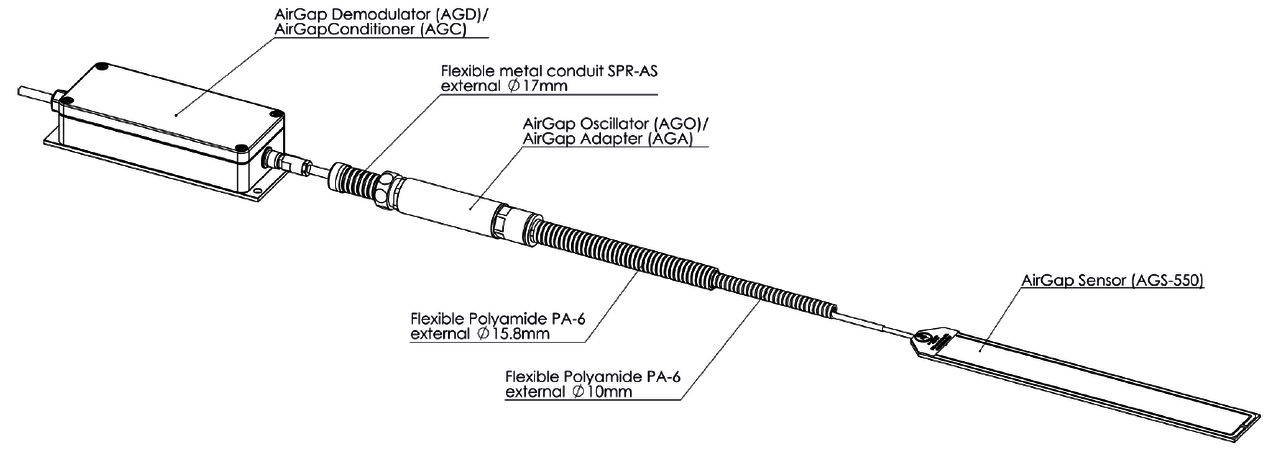

Berührungslose, kapazitive Luftspaltmessketten (AGT) messen den Abstand zwischen der Unterfläche des Sensors und einem metallischen Ziel. Jede Messkette besteht aus einem Sensor (AGS), einem Adapter (AGA) und einem Messumformer (AGC).
Messumformer (AGD)
Der Messumformer liefert drei Signalausgänge: MinGap1-Spannung (V), Polprofil-Spannung (V), Polprofil- oder MinGap1-Strom (mA). Alle Ausgänge sind galvanisch getrennt. Der Stromausgang ist werkseitig auf Pol-Profil eingestellt. Die digitale Technologie in Verbindung mit der aktiven Temperaturkompensation ermöglicht eine Linearisierung, die mit großer Genauigkeit und Präzision justiert wird. Ergebnis ist ein sehr stabiles und reproduzierbares Verhalten. Das industrielle Metallgehäuse ermöglicht den Einsatz in rauer Umgebung.
Sensor (AGS) und Adapter (AGO)
Konzipiert für lange Lebenszyklen, raue Umgebungen und starke Magnetfelder. Die Form des Sensors ist für die Montage an der Statorwand von Generatoren und Motoren geeignet (Klebung). Der Sensor ist mit dem Adapter über ein flexibles Kabel und einen Stecker verbunden, der die Verlegung durch Lüftungsöffnungen ermöglicht. Dieses Kabel ist auf seiner gesamten Länge durch flexible Polyamid-Schläuche geschützt. Der Adapter ist über ein flexibles Kabel und einen 4-poligen Steckverbinder mit dem Messumformer verbunden. Dieses Kabel ist auf der gesamten Länge durch einen flexiblen Metallschlauch geschützt.
Spezifikationen
Betrieb | |||
Ausgangssignale | Spannung | Strom | Spannung |
Bereich | 2–10 V | 4–20 mA | 2–10V |
Empfindlichkeit | 0,178 V/mm | 0,355 mA/mm | 0,178 V/mm |
Ausgangsimpedanz | 100 Ohm/ +/- 1 % |
| 100 Ohm/ +/- 1 % |
Schleifenwiderstand |
| Max. 500 Ohm |
|
| Messbereich | 5–50 mm | ||
Linearität | < 5 % FS; < 4 % (14–46 mm) < 7 % (5–50 mm) | ||
Temperaturkoeffizient | < 300 ppm/K bei 7 mm | ||
Typische Frequenzantwort | DC bis 1 kHz | ||
Ausgangsrauschen | < 50 mV rms | ||
Toleranz für Austauschbarkeit | < 5 % FS | ||
Linearer Messbereich | Je nach Typ: 1–9 mm / 1,3–9,3 mm / 2–8 mm / 2–12 mm | ||
Spannungsversorgung | +24 VDC ±10 % (Aufwärmzeit: ca. 10 min) | ||
Stromaufnahme | typisch 125 mA | ||
Umgebungsbedingungen | |||
Temperaturbereich | Sensor | Messumformer | Adapter |
Betrieb | -15 °C bis +125 °C | -15 °C bis +85 °C | -15 °C bis +85 °C |
Lagerung | -40 °C bis 150 °C | -20 °C bis +100 °C | -20 °C bis +100 °C |
Luftfeuchtigkeit | bis 95 rel. Feuchte | ||
Schockfestigkeit | IEC 68 2.27 Standard, 15g peak, 11 ms | ||
Vibrationsfestigkeit | IEC 68 2.27 Standard 5g peak, 10 Hz bis 150 Hz | ||
Elektromagnetische Verträglichkeit | EN 61326-2-3/Sensor widersteht 1.5T in 50/60 Hz Magnetfeld | ||
Flüssigkeitsbeständigkeit | widersteht dem Kontakt mit Wasser, Öl, Lösungsmitteln, Säuren ohne Materialzersetzung | ||
Schutzart Messumformer | IP66, EN60529 | ||
Abmessungen | |||
Sensor | 263,5 mm x 38 mm x 3,5 mm LxBxH | ||
Adapter | 120 mm lang x Durchmesser 25 mm | ||
Messumformer | 170 mm x 63 mm x 40 mm LxBxH | ||
Bestellbezeichnungen
Sensor:
AV-AGS-550 M3
Sensor mit triaxialem Kabel von ca. 2 m Länge, verbunden mit einem ø5-mm-Koaxialstecker zum Aufstecken auf ein Adaptermodul. Geliefert mit flexiblem Polyamid-Schutzschlauch.
Messumformer:
AV-AGC-550 M1 Messbereich: (5–50 mm)
Aluminiumgehäuse AlSi12 mit 3 mm Montageplatte, Stopfbuchse und 4-poliger Eingangsanschlussbuchse. Silber lackiert, Farbe RAL 7001.
Adapter:
AV-AGO-100 M3: (10 m)
Sensoreingang über Koaxialstecker und Ausgang über abgeschirmtes dreiadriges Kabel, abgeschlossen mit 4-poligem Stecker ø 11,5 mm. Wird mit flexiblem Metallschutzschlauch geliefert.
Einbausituation
Zubehör
Als Zubehör wird ein passender Kleber für die Befestigung des Sensors und Spezialsilikon zur Montage der Sensorleitungen geliefert.
