Komplettlösung für mobile Schwingungsmessungen
Produktbezeichnung: VE200
Schwingungs-Handmessgerät VE 200
Das mobile Schwingungsmessgerät VE 200 ist die neueste Art von tragbaren Geräten auf dem Markt der Schwingungsdiagnose. Es ist ein leistungsstarkes Instrument für jeden Wartungsingenieur, Servicetechniker und Kundendienstmonteur, welcher mit Schwingungsproblemen an rotierenden Maschinen, Motoren und Anlagen gegenübersteht.
Das VE 200 ist eine Akkulaufzeit von mehr als 8 Stunden ausgelegt. Damit eignet es sich für Messungen auf langen Strecken über den gesamten Arbeitstag. Aufgrund des synchronisierten Trigger Eingang ist das VE 200 bestens geeignet zum Auswuchten in ein oder zwei Ebenen sowie Ermittlung von Ordnungsanalysen. Das Expertensystem kann Maschinenfehler gemäß ISO 10816-3 wie Unwucht, Lockerung (Kippfuß), Fluchtungsfehler und Lagerfehler automatisch erkennen.
Je nach gewählter Maschinenkategorie und dem entsprechenden Alarmwert wird der gemessene Schwingpegel in den Ampelfarben Grün (Normal), Gelb (Alarm) und Rot (Gefahr) angezeigt. Das VE 200 bietet zudem Ultraschall Messungen an. Typische Anwendungen sind die Erkennung von Luftleckagen, elektrische Lichtbögen oder die Lagerschaden Früherkennung. Ein großer interner Speicher dient zur ausreichenden Speicherung der gemessenen Daten beim Datensammeln im Feldeinsatz. Das Gerät stellt die Daten via USB-Stick Funktion auf aktuellen Windows Systemen zur Verfügung und ermöglicht einen einfachen Datenaustausch zur Diagnose und Auswertesoftware VE-DC.
Das Design bietet 4 Signaleingänge (AC/DC) und 1 separaten Tacho (Trigger Eingang). Frequenzanalysen (FFT) werden in Echtzeit ermittelt. Messungen können wahlweise in Beschleunigung, Schwinggeschwindigkeit oder Schwingweg auf dem großen Farbdisplay angezeigt werden. Zudem gibt es einen berührungslosen IR-Temperatursensor (zur sofortigen Lagertemperaturmessung) und eine LED-Stroboskop / Taschenlampe.
Das VE 200 ist mit folgenden internen Modulen ausgestattet:
- Analysator
- ADS – Animierte Betriebsschwingungsanalyse - Auswuchten
- Datensammler
- Expertensystem Diagnose
- Fotogalerie
- IR-Kamera (optional)
- Kamera
- Oktavanalysator
- Nachlaufanalyse
- Recorder
- Stethoskop
- Stoß-Test
- Ultraschall

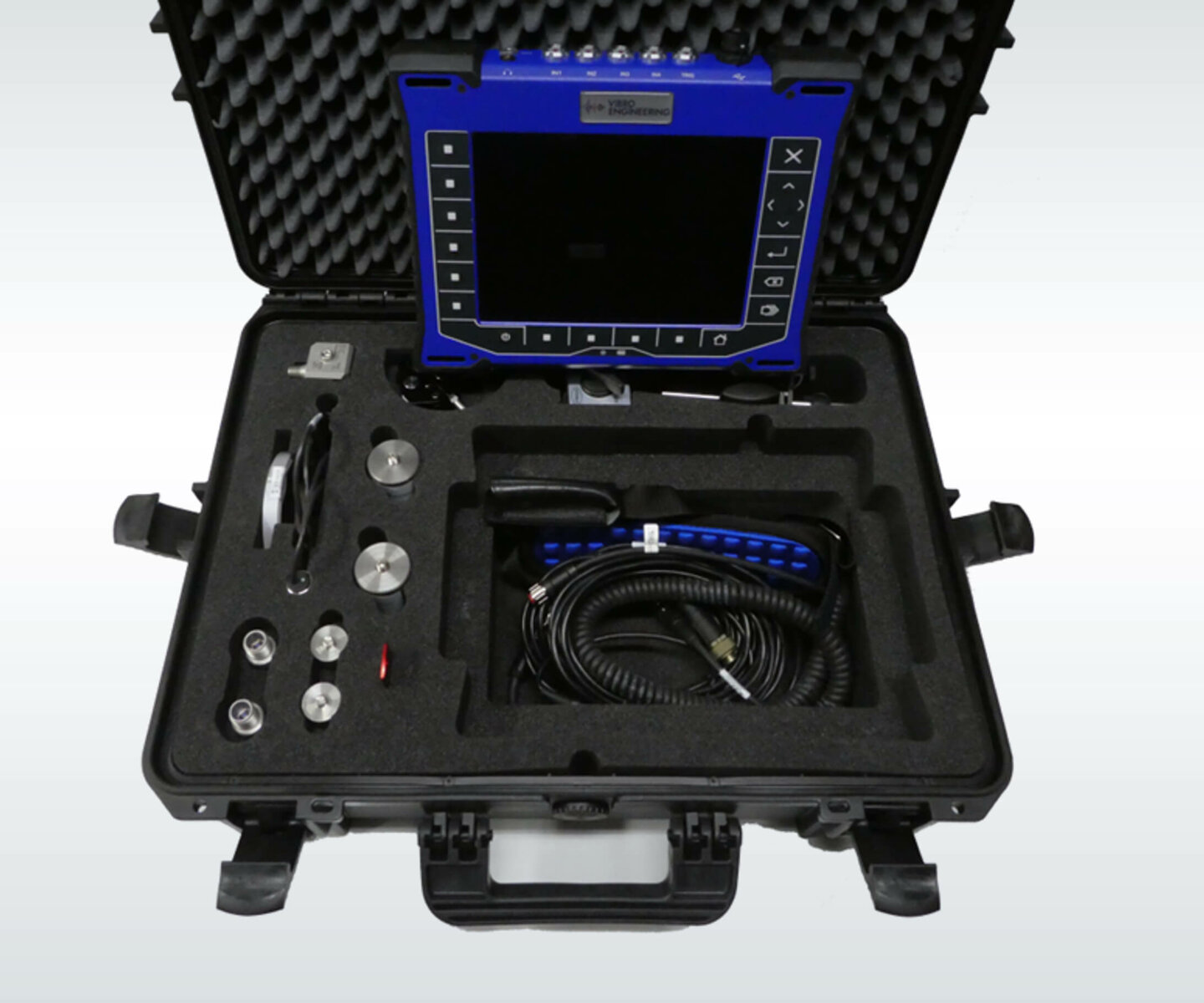

Das VE 200 wird komplett mit Beschleunigungssensoren, Laser-Drehzahlsensor und komplettem Zubehör in einem Messkoffer angeboten.

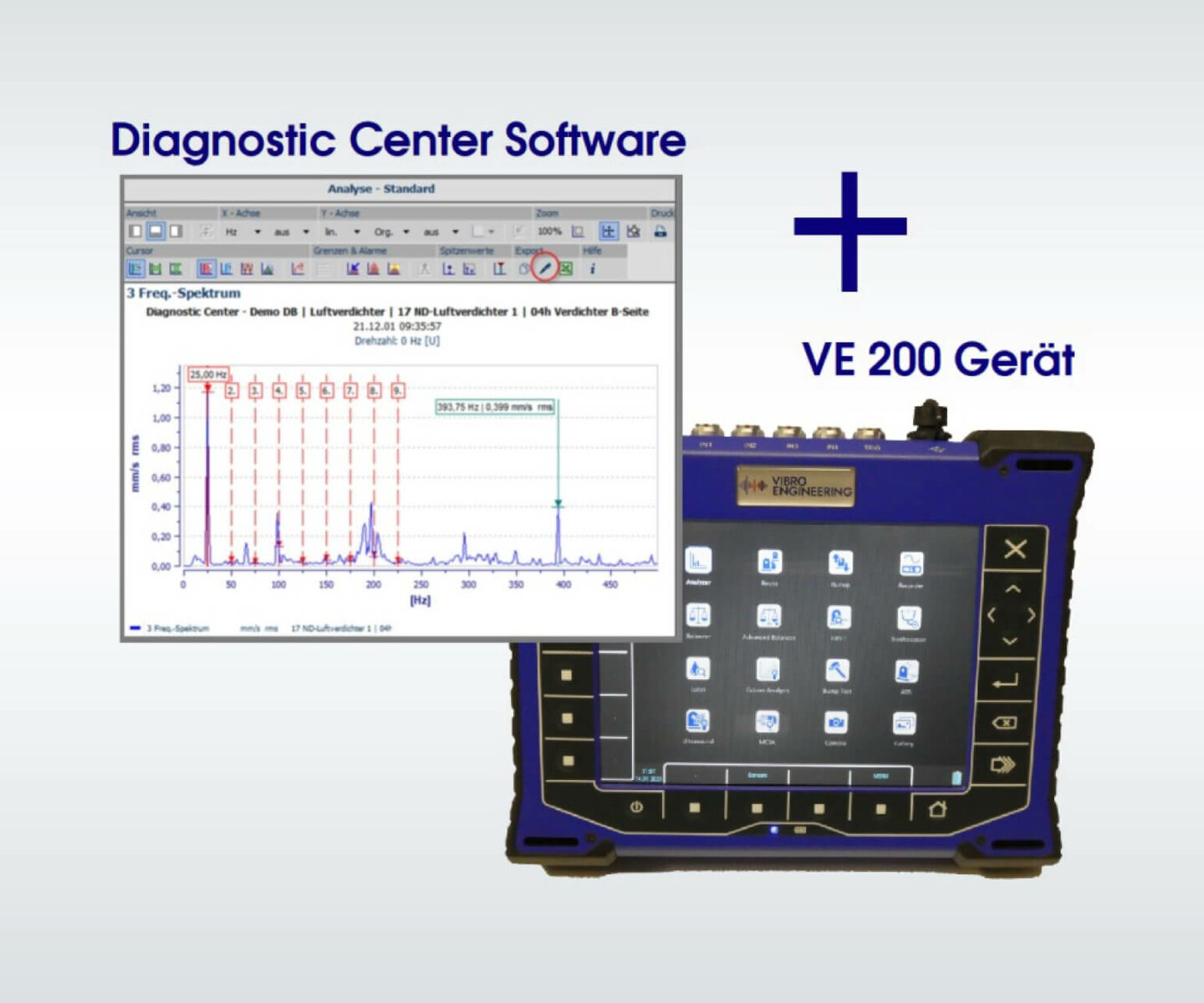

Diagnostic Center Software
Das Diagnostic Center ist ein durch seine einfache Bedienung und seine vielfältigen Diagnosewerkzeuge nahezu überall einsetzbar zur Ermittlung von Schadensfrequenzen. Im Zusammenspiel mit dem tragbaren VE 200 wird das Auswerten und Berichte erstellen zum leichten Unterfangen. Die Software ist in drei Ausbaustufen lieferbar: Basic, Standard und Professional und unterscheidet sich durch einen unterschiedlichen Funktionsumfang. Die Bewertung der Maschinenzustände erfolgt dabei streng nach im Markt etablierten Normen (z.B. DIN ISO 10816, etc.) oder wahlweise auch nach eigenen Vorgaben. Um der täglich anfallenden Datenflut Herr zu werden, werden Werkzeuge benötigt, die alle eingetroffenen Messdatensätze automatisch in kürzester Zeit sichten und verlässlich darüber Auskunft geben, wo sich Schäden gerade anbahnen bzw. bereits aufgetreten sind. Fehlalarme durch falsche Symptom-Interpretationen (wie sie z.B. beim sogenannten Schornsteineffekt oder bei Schaufel-Passierfrequenzen auftreten) können vermieden werden. Hierfür wurde das Diagnostic Center entwickelt. Es wird stetig weiterentwickelt und neue Funktionen kommen hinzu.
Routenfunktion – durchdacht und komfortabel
Für Anwendungen in größeren Industriearealen oder weit verteilten Anlagen wird die Routenfunktion eingesetzt. Der Anwender plant seine Messungen am PC im Diagnostic Center. Dazu wird eine Anlagenstruktur erstellt und Messaufgaben, sowie die passenden Sensoren offline festgelegt. Über USB wird die komplette Route mit allen Einstellungen auf das VE-100 Gerät übertragen. Der Routengänger geht nur noch von Messpunkt zu Messpunkt. Eine besondere Ausbildung des Routengängers ist nicht nötig. Nach erfolgten Messungen werden die Ergebnisse mit dem Diagnostic Center automatisch synchronisiert und können Langzeit archiviert, analysiert und als Bericht ausgewertet werden.
Verfügbare Paketlösungen
Jedes Package besteht aus einem VE 200 Gerät und der Diagnostic Center Software in der PROFESSIONAL Version. Das VE 200 Gerät ist auch ohne Diagnostic Center lieferbar.
ANALYSER Package
- VE 200 Gerät + Beschleunigungssensor + Diagnostic Center PROFFESIONAL Version
- Anwendung: Wälzlagerzustandsbeurteilung nach DIN 3832, Maschinenschwingungsmessung nach DIN 10816
BALANCER Package
- VE 200 Gerät + 2 x Beschleunigungs- und Drehzahlsensor + Diagnostic Center PROFFESIONAL Version
- Anwendung: Auswuchten in ein oder zwei Ebenen
COLLECTOR Package
- VE 200 Gerät + Beschleunigungssensor + Diagnostic Center PROFFESIONAL Version
- Anwendung: Condition Monitoring von Maschinenparks mit Routengängern und Langzeitauswertung
Technische Daten VE 200 Handmessgerät
Generell | |
Prozessor | Atom 1,9 GHz |
RAM | 2 GB |
Anzeige | TFT Farbe 191 x 134 mm, 1125 x 800 (9.1" diagonal), Auflösung |
Datenspeicher | 16 GB (Flash) ; 64 GB (interne SSD) |
Schnittstelle | USB 2.0, 3.0 kompatibel |
Spannungsversorgung | Li-Ion Batterie (mehr wie 8h Messungen möglich) |
Betriebstemperatur | -10 °C bis +50 °C, 15 °F bis 120 °F |
Gehäuse | Industrielles Aluminium Gehäuse |
Abmessungen | 280 x 205 x 55 mm |
Gewicht | 2.000 g |
EMC | CE geprüft |
Sprachen | aktuell Deutsch, Englisch, (Französisch) |
Kamera | 5MPx, auto fokus |
Optional | |
Thermal Kamera | 384 x 288 Pixel, -10 °C bis 250 °C Temperaturbereich, 50mK NETD Empfindlichkeit |
Eingänge | |
Dynamische Kanäle (AC) | |
Anzahl der synchronen parallelen Kanäle (AC) | 4 AC |
Frequenzbereich (-3 dB) | 0,35 bis maximal 90.000 Hz (196 kHz Abtastfrequenz) |
Eingangsbereich | +/- 12 V (nur ein Bereich, keine Verstärkung) |
Messzeit | voll synchron |
A/D Auflösung | 24 bit Eingang, 64 bit doppelte Genauigkeit (keine Verstärkung benötigt) |
Dynamischer Bereich | 120 dB |
Kanal Konfiguration | Spannung oder ICP (individuell für jeden Kanal) |
Eingangsschutz | bis zu 30 V |
Eingangsimpedanz | 100 kOhm |
Eingangsart | Beschleunigung, Geschwindigkeit, Weg, alle anderen Arten von Wechselspannung |
Integration | einfache oder doppelte; volldigitale Integration |
2D Verarbeitung | Achsdrehung entsprechend der Montage des Sensors |
Genauigkeit | < 0,5 % |
ICP / CCS | 18 V, 3,8 mA |
Benutzer HP Filter | 0,35 Hz bis 12.800 Hz |
Benutzer TP Filter | 25 Hz bis 90.000 Hz |
Anschluss Stecker | robustes Push-Pull System |
Tacho-/Geschwindigkeitskanal | |
Anzahl | 1 unabhängiger Tachoeingang |
Drehzahlbereich | 0,01 Hz bis 1.000 Hz (höhere Frequenzen möglich) |
Eingangsimpedanz | 80 kOhm |
Eingangsart | Spannung |
Eingangsbereich | + 10 V (nur ein Bereich, keine Verstärkung) oder +/- 30 V (Tachosignal + DC) mit optionalen Tachosignalwandler |
Genauigkeit | < 0,5 % |
Trigger level | 0,1 V bis 9,9 V, benutzerdefiniert |
Eingangsschutz | bis zu 48 V |
Anschluss Stecker | robustes Push-Pull System |
Statische Kanäle (DC) | |
Anzahl | 4 DC oder 4–20 mA (muss bei Bestellung angegeben werden) |
Eingangsbereich | +/- 24 V oder 4–20 mA |
Eingangsimpedanz | 100 kOhm (V-DC), 250 Ohm (4–20 mA DC) |
A/D Auflösung | 12bit Eingang |
Genauigkeit | 0,1 % fsd |
Eingangsschutz | bis zu 30 V |
Messfunktionen | |
Geschwindigkeit der Datenanalyse | 0,1 Sekunden für 25.600 Linien FFT Spektrum |
Amplitudeneinheiten | Metrisch, Imperial (Englisch) oder EU |
Frequenzeinheiten | Hz, CPS, RPM, CPM, Ordnungen |
Amplitudenskala | Beschleunigung, Geschwindigkeit, Weg, Benutzerdefiniert |
Skalierung | Linear oder Log, sowohl X- als auch Y-Achse |
Cursor | Einzel, Harmonische, Seitenbänder |
Triggerung | Freilauf, Tacho, Amplitude (positiv oder negativ), extern (Spannung) |
Signal Bereich | voll, kein Auto-Ranging |
Datenerfassung | echtes RMS, echtes Peak, echtes Peak Peak, Gesamt- oder Bandwerte benutzerdefinierte Hoch-, Tief- und Bandpassfilter für die Bandpassmessung Zeitsignal (8 388 608 Abtastungen max.) Echtzeit-FFT 3D Graphen (Wasserfall, Kaskade) Ordnungsanalyse Amplituden + Phasenwerten der Drehzahlfrequenz Drehzahlmessung Prozess statisch DC oder 4-20 mA Werte Hüllkurvendemodulation ACMT-Verfahren für Lagerermittlung von Maschinen mit niedriger Drehzahl Abtastung des Zeitsignals: 256 – 65 536 Zeitsignal (ACMT) Länge: max 36 Stunden Spektralbereich: 25 Hz – 90.000 Hz Spektrallinien: 100 – 3.276.800 Spektraleinheiten: RMS, P und P-P Fenster: Hanning, Rechteck, Exponentiell, Transient Ordnungsanalyse: 1/2 - 10. Ordnung Mittelung: 1-255 Überlappung: ja Smax, GAP und Mittelachsen Anzeige für Wegsensoren |
Recorder | |
Abtastfrequenz | benutzerdefiniert im Bereich 64Hz - 196 kHz |
Beispiel für eine Datensatzlänge | 3 GB für 1 Stunde Aufzeichnung mit 64kHz Abtastung (4-Kanal AC+4-Kanal DC+1-Kanal Tachosignal / 100 GB Speicher ermöglicht über 30 Stunden volle 64kHz Aufzeichnung, niedrigere Abtastrate ermöglicht viel längere Aufzeichnung) |
Auswuchten |
|
Ebenen | 1 oder 2 |
Geschwindigkeitsbereich | 0,5 – 1000Hz (höhere Frequenz möglich) |
Auswuchtberater für die automatische Fehlererkennung | ja |
Ausgleichsqualitätsfaktor nach ISO1940 | ja |
Auswuchtdiagramm mit Vektoren für Bericht | ja |
Auswuchtbericht | ja |
Trimmfunktion | ja |
Vektoraufteilung (z.B. auf Klingenpositionen) | ja |
Manuelle Eingabe | ja |
Intuitive grafische Benutzeroberfläche | ja |
Testgewicht | entnehmen oder bestehen lassen |
Technische Daten Software Diagnostic Center
Funktion | BASIC | STANDARD | PROFESSIONAL | |
Unterstützung einer 64bit Architektur | x | x | x | |
Windows 10 Anpassungen | x | x | x | |
Diagnose-Modul |
| x | x | |
Dokumentenverwaltung |
| x | x | |
Dashboard (Systemübersicht) |
| x | x | |
Report Funktion | ||||
Darstellen in Diagrammform und Einzelcursor | x | x | x | |
Speichern in DB, darstellen als Diagramm mit erweiterter Cursorfunktionalität |
| x | x | |
Messungen des VE | ||||
Kennwerte | x | x | x | |
Analysator | x | x | x | |
Auswuchten | x | x | x | |
Nachlaufanalyse | x | x | x | |
Ultraschall | x | x | x | |
Zeitsignal | x | x | x | |
Analysefunktion | ||||
Diagramme | x | x | x | |
Standard Cursor | x | x | x | |
Nachlaufanalyse | x | x | x | |
Frequenzspektren-Analyse | x(*) | x | x | |
Hüllkurvenspektren-Analyse | x(*) | x | x | |
Alarmindikator, Auto Y-Achsen Normierung |
| x | X | |
Zooming |
| x | x | |
Kommentarbereich (sichtbar) |
| x | x | |
Alarme |
| x | x | |
Alarm- & Referenzspektren Editor |
| x | x | |
Cursor-Readout Area |
| x | x | |
Systemweite Y-Achsen Normierung |
|
| x | |
Lin- / Log Y-Achsen Skalierung |
|
| x | |
Frei wählbare Signalbewertungsdarstellung |
|
| x | |
Zuschaltbare Phasenverlauf-Korrektur |
|
| x | |
Getriebe-Cursor zur Untersuchung einzelner Getriebestufen |
|
| x | |
eigene Symptome konfigurieren |
|
| x | |
Symptomdatenbank |
|
| x | |
Lagerdatenbank |
|
| x | |
Messdaten- und Cursor-Readout Area Export nach Excel *.csv / *.xls |
|
| x | |
Dokument Experte (Messdaten MS-Word) | ||||
Verwaltung von Berichtsvorlagen |
|
| x | |
Verwaltung von Textbausteinen |
|
| x | |
Protokoll-Experte |
|
| x | |
Export der Messpunkthierarchiebezeichner |
|
| x | |
Export von Diagrammen |
|
| x | |
Zuordnung Report zu Messpunkten |
| x | x | |
Routen Funktion VE | ||||
Routenmesspunktkonfiguration |
| x | x | |
Alarmgrenzen handling |
| x | x | |
Routenkonfiguration |
| x | x | |
Routentransfer & Management |
| x | x | |
Entladebericht |
| x | x | |
Off Route funktion VE | ||||
Kennwerte |
| x | x | |
Analysator |
| x | x | |
Zeitsignal |
| x | x | |
