Wasserspaltsensoren für den Messbereich 0–10 mm

Produktbezeichnung: AV-RCP-008 und AV-RCP-010

Eigenschaften

Berührungsloser Wasserspaltsensor auf Basis des Wirbelstrom-Messprinzips
Linearer Bereich: 0 bis 8 mm (RCP-008) / 0 bis 10 mm (RCP-010)
Frequenzbereich: bis zu 500 Hz (-3dB)
Sensorkörper und Schutz der Sensorspitze aus PPS Techtron für hervorragende chemische und mechanische Festigkeit und ausgezeichnete Verschleißfestigkeit
10 Meter steckbares Kabel, Lieferung mit Edelstahlflansch
24 V DC Spannungsversorgung

RCP Wasserspaltsensor mit 0..10mm Messbereich

Beschreibung

Der Wirbelstromsensor RCP-008/010 wird für berührungslose Messungen des Turbinenlaufradspiels von großen Francis- oder Kaplanturbinen eingesetzt. Das Hochleistungs-Gehäusematerial ermöglicht eine dichte Montage der Wirbelstromsonde in den Turbinenhalsring oder in Turbinenlabyrinthen.

Die gesamte Signalverarbeitung ist im Sensorgehäuse eingebaut. Der Spannungsausgang ist direkt proportional zum gemessenen Abstand zwischen dem metallischen Messobjekt und der Sensorfläche.

Spezifikationen

	RCP-008 / RCP-010
Betrieb
Messbereich	0–8 mm (RCP-008) /0–10 mm (RCP-010)
Empfindlichkeit	1 V/mm (RCP-008) /0,8 V/mm (RCP-010)
Linearität	±2,5 % / ±2,5 % bei 0–8 mm ±5 % bei 8–10 mm
Referenz (Target) Materialien	auswählbar
Targetfläche	Minimal 50 mm Durchmesser
Signalausgang	2–10 V
Auflösung	< 10 µm
Temperaturstabilität	< 10 µm/K
Spannungsversorgung/Stromaufnahme	+15 V DC bis +30 V DC / 30 mA max.
Umgebungsbedingungen
Betrieb/ Lagerung	0° bis +55 °C / -20° bis 70 °C
Schock und Vibration	Gemäß IEC 60947-5-2 / 7.4
Schutzart elektrische Seite	IP67
Abmessungen und Gewicht
Sensorabmessungen	124 x ø 27,9 mm, Gewindeteil M32x1,5, 20 lang
Material des Flansches	1.4305
Eintauchtiefe	Einstellbar zwischen 35 und 70 mm

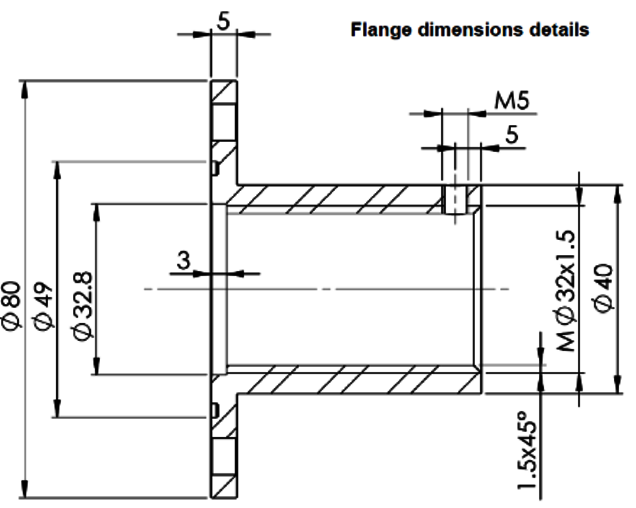

Montageflansch für RCP Wasserspaltsensor mit 0..10mm Messbereich

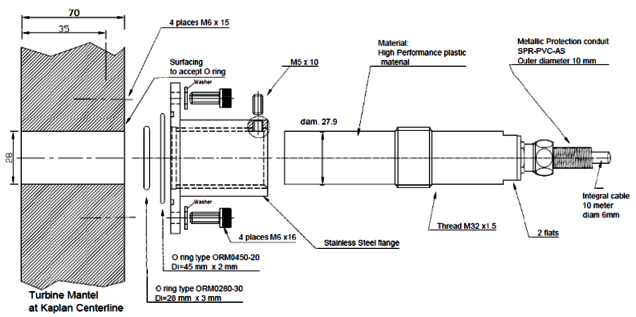

Montagezeichnung RCP Wasserspaltsensor mit 0..10mm Messbereich

Anschluss – Flansch

Braun	Weiß	Grün	Gelb	Schwarz
24 V DC	0 V	Signalausgang	Reserviert	Schirm

Optional Kabel mit M12 Stecker.

Bestellbezeichnung

Bestellkodierung: 05.008.001-MXY / 05.010.001-MXY AA

AA	M	Y
Target Material	Eintauchtiefe	Zug-Druck-Stecker
01: ST37-2K (1.0037) 02: VCL 140 (1.7223) 03: X3CrNiMo13-4 (1.4313) 04: C35E (1.1181) 05: 15NiCr13 (1.5752) 06: ASTM A743 CA6NM (1.4317)	M1 = 45–65 mm M2 = 35–55 mm M3 = 50–70 mm	falls Zug-Druck-Stecker benötigt wird
