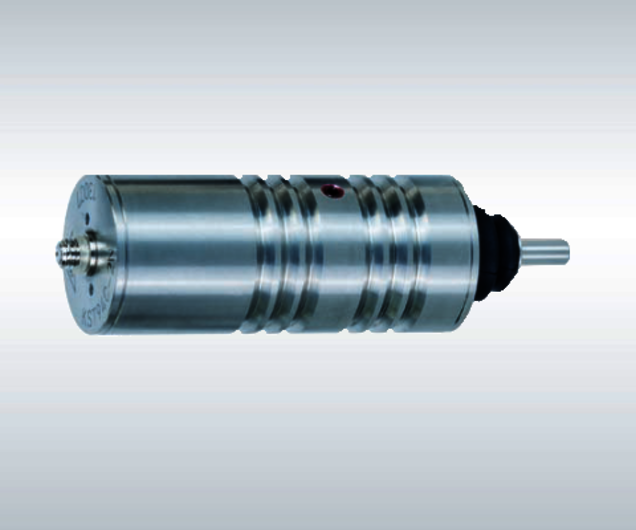

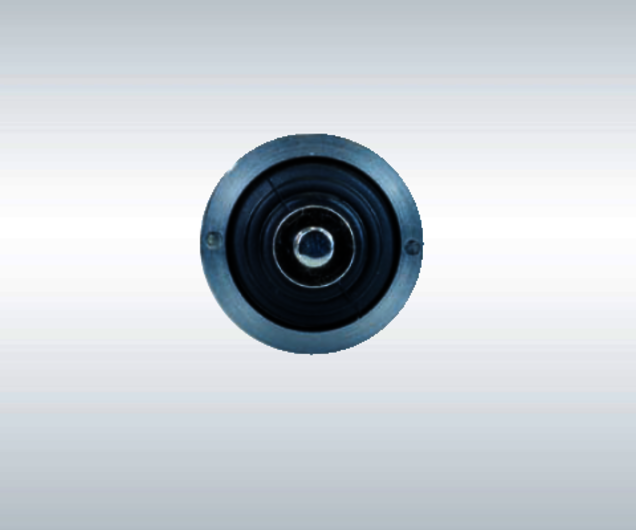

Tastspitzen IEPE
Beschleunigungssensoren
AVKST94C

AVKST94C-4N

AVKST94C-9N

Ausgang

IEPE

IEPE

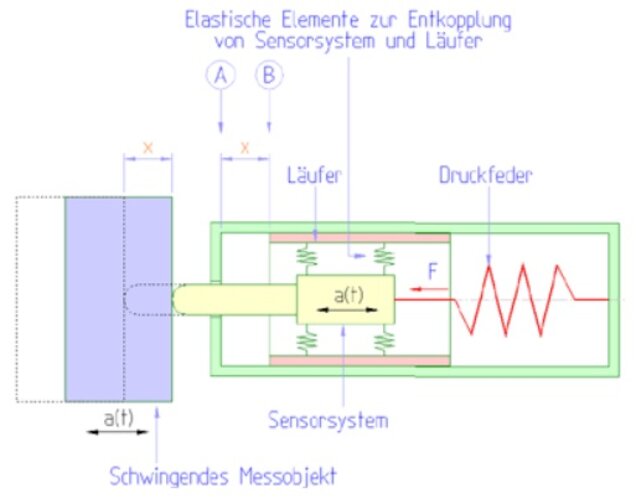

Piezosystem

Scherprinzip

Scherprinzip

Spannungsübertragungsfaktor B_US

100 ±5 % mV/g

100 ±5 % mV/g

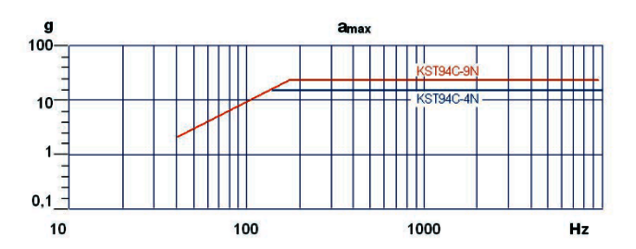

Messbereich

±20 g

±40 g

Untere Grenzfrequenz

40 Hz

40 Hz

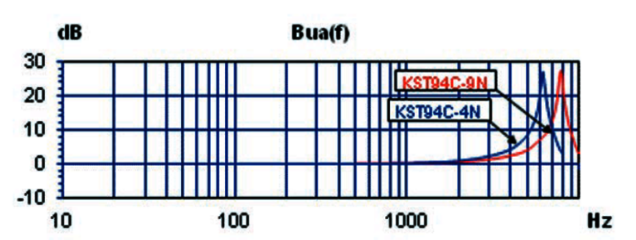

Obere Grenzfrequenz bei 3 mm Federweg, trockene Ankopplung

f_{U_3dB}

f_{U_10%}

f_{U_5%}

3.200 Hz

1.900 Hz

1.400 Hz

4.500 Hz

2.900 Hz

2.200 Hz

Resonanzfrequenz f_res

> 6 kHz (+25 dB)

> 7,8 kHz  (+25 dB)

Querrichtungsfaktor

< 5 %

< 5 %

Eigenrauschen Effektivwert (0,5–20.000 Hz)

< 0,6 mg

< 0,6 mg

Eigenrauschdichten 10 Hz a_n1

Eigenrauschdichten 100 Hz a_n3

10 μg/√Hz

1 μg/√Hz

10 μg/√Hz

1 μg/√Hz

Max. Hub

5,5 mm

5,5 mm

Empfohlener Federweg

2–4 mm

2–4 mm

Max. Schwingweg

1 mm

1 mm

Andruckkraft

X = 0 mm

X = 4 mm

2,2 N

3,6 N

6,5 N

9,0 N

Federsteifigkeit

0,32 N/mm

0,63 N/mm

Dynamische Masse

9 g

9 g

Konstantstromversorgung I_Const

2–20 mA

2–20 mA

Arbeitspunktspannung U_BIAS

12–14 V

12–14 V

Ausgangsimpedanz bei I_CONST = 4 mA

< 150 Ω

< 150 Ω

Verhalten gegenüber Umgebungsbedingungen

Arbeitstemperaturbereich

0–80 °C

0–80 °C

Temperaturkoeffizient

-0,1 %/K

-0,1 %/K

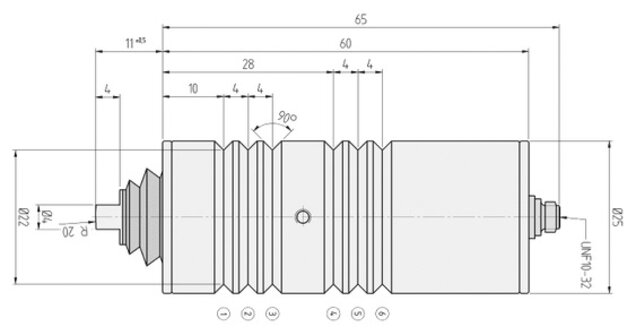

Mechanische Daten

Masse ohne Kabel

120 g

120 g

Gehäusematerial

Edelstahl

Edelstahl

Buchse

UNF 10-32

UNF 10-32

Befestigung

Klemmring Ø 25;

Schraube M5x8 DIN 914 auf 90° Nut

Klemmring Ø 5;

Schraube M5x8 DIN 914 auf 90° Nut
