Beschleunigungssensoren

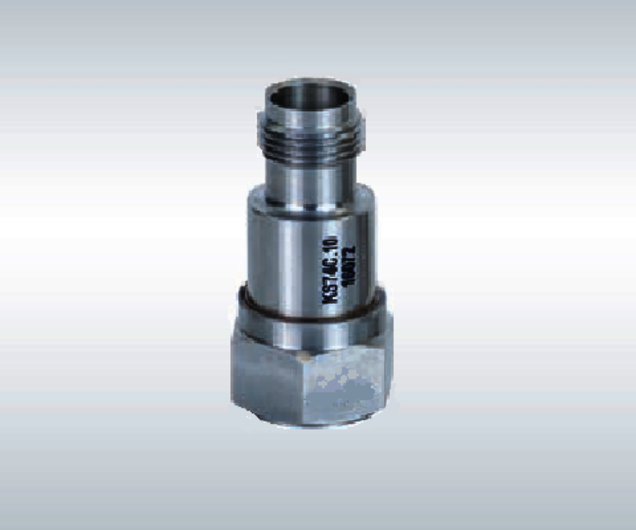

AVKS74C10(0)

AVKS74B10

AVKS74B100

Ausgang

IEPE

IEPE

Piezosystem

Scherprinzip

Scherprinzip

Spannungsübertragungsfaktor B_US

10 ± 5% mV/g

100 ± 5% mV/g

Messbereich

600 g

60 g

Bruchbeschleunigung a_max

5.000 g

5.000 g

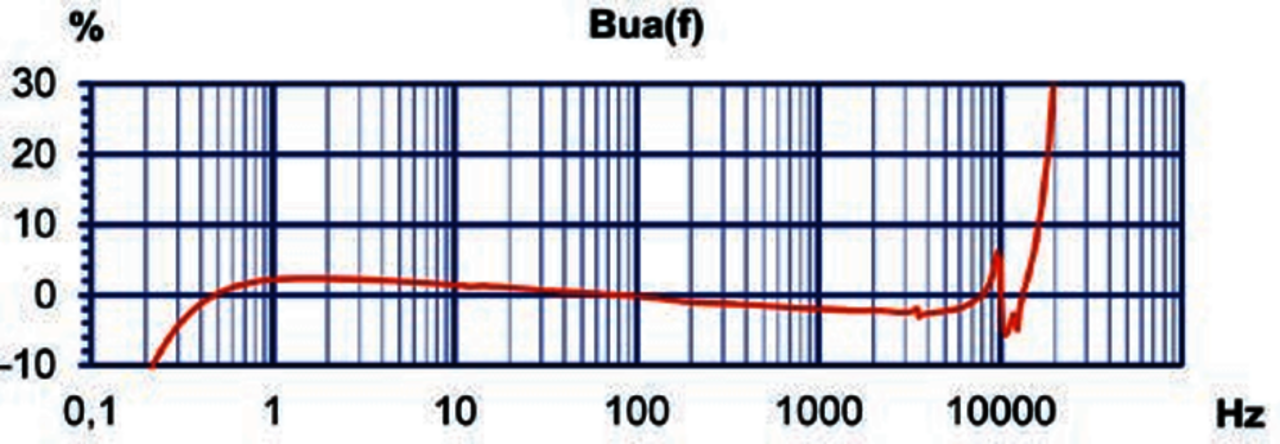

Linearer Frequenzgang

f_3dB

f_10%

f_5%

0,12–21.000 kHz

0,25–20.000 kHz

0,35–8.000 kHz

0,13–16.000 kHz

0,3–15.000 kHz

0,4–8.000 kHz

Resonanzfrequenz f_res

>46 (+25 dB) kHz

> 32 kHz

Querrichtungsfaktor

< 5 %

< 5 %

Eigenrauschen Effektivwert (0,5–20.000 Hz)

< 2.000 μg

<300 μg

Eigenrauschdichten

0,1 Hz a_n1

1 Hz a_n2

10 Hz a_n3

100 Hz a_n4

100 μg/√Hz

60 μg/√Hz

20 μg/√Hz

2 μg/√Hz

30 μg/√Hz

10 μg/√Hz

3 μg/√Hz

1 μg/√Hz

Konstantstromversorgung I_Const

2–20 mA

2–20 mA

Arbeitspunktspannung   U_BIAS

12–14 V

12–14 V

Ausgangsimpedanz bei I_CONST = 4 mA

< 130 Ω

< 130 Ω

Arbeitstemperaturbereich

-20/120 °C

-20/120 °C

Temperaturkoeffizient der Empfindlichkeit.

-20–20 °C

20–80 °C

80–120 °C

±0,06 %/K

±0,02 %/K

> -0,06 %/K

< 0,05 %/K

±0,02 %/K

> 0,07 %/K

Temperatursprungempfindlichkeit

0,1 ms²/K

0,03 ms²/K

Schutzgrad

IP64

IP64

Masse ohne Kabel

28,5 g

32 g

Gehäusematerial

Edelstahl

Edelstahl

Kabelanschluss

axial

Axial

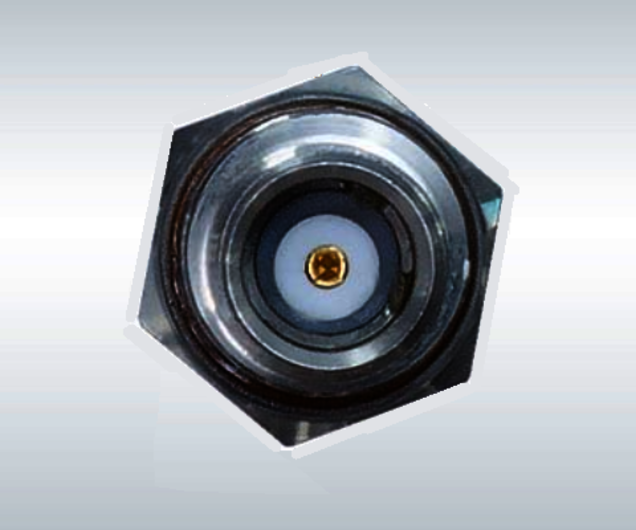

Buchse

TNC

TNC

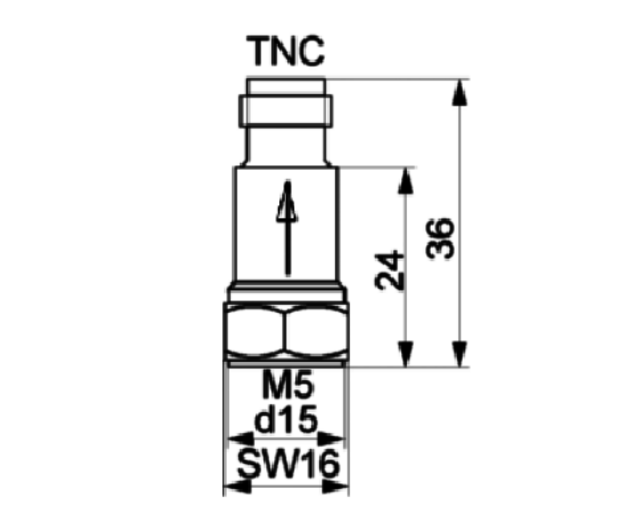

Befestigungsgewinde

M5

M5
