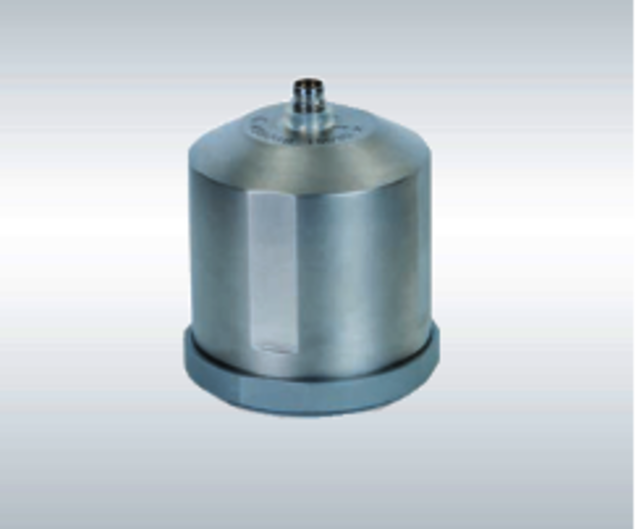

Hochempfindlicher Triaxial IEPE-Beschleunigungssensoren
Produktbezeichnung: AVKS823B
Spezifikationen
| AVKS823B |
Ausgang | IEPE |
Piezosystem | Scherprinzip |
Spannungsübertragungsfaktor BUS | 500 ± 5 % mV/g |
Messbereich | +/-12 g |
Bruchbeschleunigung amax | 2.000 g |
Linearer Frequenzgang f3dB f10% f5% |
0,07–6.000 Hz 0,13–4.800 Hz 0,17–4.000 kHz |
Resonanzfrequenz (Z-Achse) fres | > 9 kHz (+25 dB) |
Querrichtungsfaktor | <5 % |
Eigenrauschen Effektivwert (0,5–20.000 Hz) | 26 μg |
Eigenrauschdichten 0,1 Hz an1 1 Hz an2 10 Hz an3 100 Hz an4 |
2 μg/√Hz 0,8 μg/√Hz 0,2 μg/√Hz 0,08 μg/√Hz |
Konstantstromversorgung IConst | 2–20 mA |
Arbeitspunktspannung UBIAS | 12–14 V |
Ausgangsimpedanz bei ICONST = 4 mA | < 100 Ω |
Arbeitstemperaturbereich | -30/90 °C |
Temp.-koeffizient der Empfindlichk. | -0,05 %/K |
Temperatursprungempfindlichkeit | 0,005 ms2/K |
Schutzgrad | IP67 |
Masse ohne Kabel | 365 g |
Gehäusematerial | Edelstahl |

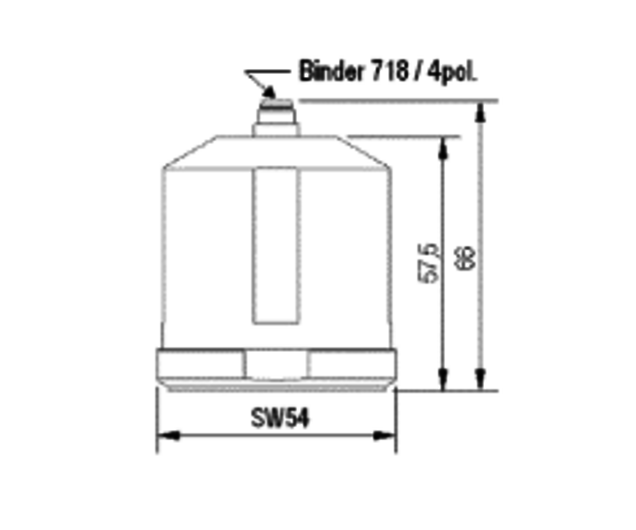

Buchse | Binder 718 (M8x1) |

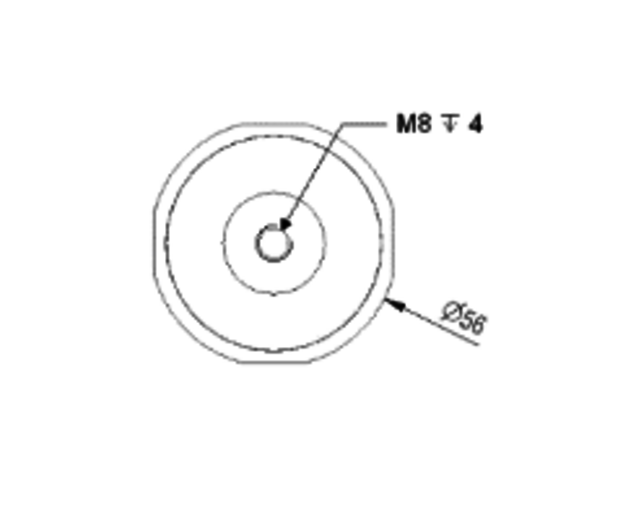

Befestigungsgewinde | M8 |

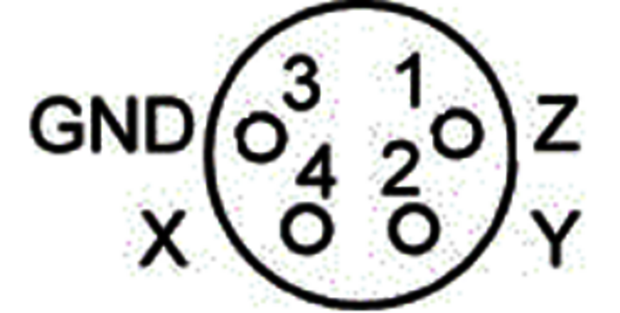

Anschlussbelegung
Blick auf die Kontaktstifte am Sensor (Binder 718)
Anschlusszubehör
- AV088-B718G-PIG-5: Kabel mit offenen Enden; 5 m
- AV088-B718G-B711-5: Kabel mit Stecker Binder 711, 5 m, für Adapter AV034
- AV034-B711f-BNC: Adapter von Stecker Binder 711 auf 3 BNC-Stecker
Befestigungszubehör
- AV408: Haftmagnet M4 (KS813B)
- AV508: Haftmagnet M8 (KS823B)
- AV529: Montagescheibe (wie AV529) ohne Spannring
- AV629: Montagescheibe mit Spannring für 360° Drehung mit 10 Einschlagankern für Beton / Stein sowie Werkzeug
- AV729: Dreifuß-Bodenplatte nach DIN 45669-2 (KS823B)
Bestelloptionen
AVKS823B/01: Aufnehmer mit Zubehörset;
Inhalt: Kabel AV088-B718G-B711-5 (5 m), Adapter AV034-B711f-BNC(3 x BNC), Haftmagnet AV408, Innensechskantschlüssel SW2,5, Bedienungsanleitung, Kennblatt
AVKS823B: Nur Aufnehmer, ohne Zubehör

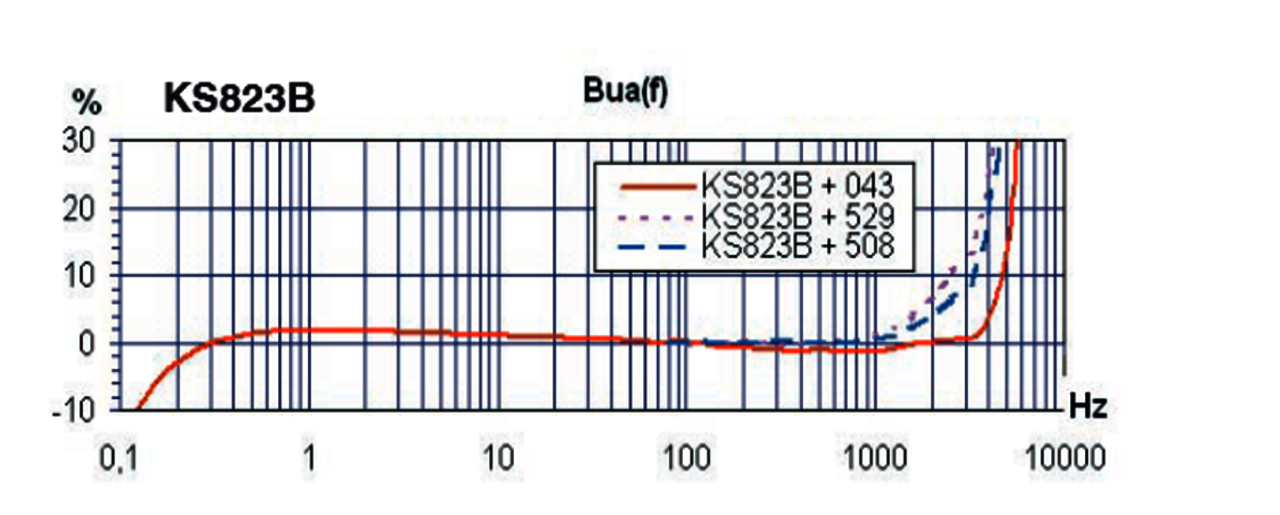

Typischer Frequenzgang
