Messkoffer für statische und dynamische Kalibrierung von Wellenschwingungssensoren

Produktbezeichnung: Messkoffer AV

Eigenschaften

Der Messkoffer für Wellenschwingungssensoren bietet alle erforderlichen Messegräte, um induktive arbeitende Eddy Current Sensoren richtig einzubauen, nachprüfbar mit der Original-Welle zu kalibrieren und den gesamten Messkreis (Loop) mit einem Schwingungsoszillator zu prüfen und zu kalibrieren.

Der robuste und praxistaugliche Messkoffer richtet sich an Inbetriebnehmer, Monteure und Wartungspersonal, deren Aufgabe es ist, dafür zu sorgen, dass die für die Schwingungsüberwachung großer gleitgelagerter Maschinen besonders wichtigen Wellenschwingungsmessketten richtig messen und voll funktionstüchtig sind.

Der Messkoffer besteht aus den folgenden drei wesentlichen Bestandteilen


Der GAP-Tester hilft mit einer optisch verständlichen LED Anzeige, die Sensoren richtig einzubauen und die GAP Spannung passend einzustellen.

Mehr zum GAP-Tester erfahren


Der SensiChecker ist ein Präzisionsgerät, mit dessen Hilfe entweder standalone eine Kalibrierung des Sensors in festen Schritten [µm] möglich wird, oder mit einer Montagehilfe diese Kalibrierung auch direkt auf der Welle mit dem echten Wellenmaterial erfolgen kann. Mit dieser Möglichkeit wird erst die gesamte Messkette in Wechselwirkung mit der Welle kalibriert. Diese Methode ermöglicht deutlich besser Resultate als eine Kalibrierung jedes Einzelsystems unter Laborbedingungen.

Mehr zum SensiChecker erfahren


Der LoopChecker ist ein Oszillator/Kalibrator, der mit fester Frequenz und 5 einstellbaren Amplituden den Wellenschwingungssensor anregt. Der SensiChecker ist als Gerät für den rauen Einsatz an der Anlage gedacht und unterscheidet sich insofern von Laborkalibratoren.

Mehr zum LoopChecker erfahren


Die drei Komponenten des Prüfgeräts

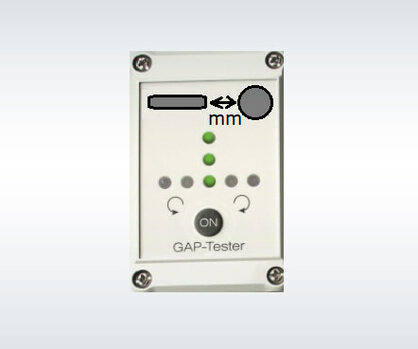

GAP-Tester

Einstellung des Grundspaltes

Effektive Einstellung des Grundspaltes (GAP) für Wellenschwingungssensoren

  • Schnelle und effektive Einstellung des Abstands Sonde zur Welle
  • LEDs in den Ampelfarben zur Anzeige korrekter Einstellungen
  • Anzeige der Verstellrichtung durch einen Pfeil
  • Abstandssignal 8 V DC oder 10 V DC über Jumper wählbar
  • GAP Tester mit Magnetbefestigung auf der Gehäuserückseite
  • Alles im Komplettpaket: GAP Tester, Anschlusskabel BNC, BNC Adapter

SensiChecker

Statische Kalibrierung mit Originalwellenmaterial

Überprüfung einer Wirbelstrom-Messkette (Wegmessung) für die Wellenschwingung und Axiallage

  • Targetschraube aus 42CrMo4 dient als Messreferenz für die typische Empfindlichkeit (8 mV/µm = 8 V/mm)
  • Targetschraube aufschraubbar und somit austauschbar
  • Befestigung der Sonde in einem Prisma mit Klemmschraube
  • Abstandsänderung durch Drehen der Einstellschraube „0,2 mm Bewegung von Klick zu Klick“
  • Mit Gehäuse- bzw Rotoradapter kann auch die tatsächliche Messkreisempfindlichkeit  gegen den Original-Rotor gemessen werden
  • Der SensiChecker ist unabhängig vom Sensorhersteller einsetzbar

LoopChecker

Dynamische Überprüfung der kompletten Messkette

Dynamische Überprüfung eines Wellenschwingungsmesskreises vom Sensor bis zum Monitoringsystem durch Simulation der dynamischen Wellenschwingung

  • Test des Gesamtsystems vom Sensor bis zur Anzeige und Grenzwerten
  • Besteht aus Bedieneinheit und Schwingungsgeber
  • Einfaches Handling durch Akku und Magnethalterung
  • Amplituden bis 250 µm-peakPeak – Genau bis auf 1 µm
  • Schwingt fest mit 112 Hz
  • Speicherung von bis zu 4 Vorgabewerten
  • Der LoopChecker ist unabhängig vom Sensorhersteller einsetzbar

Funktionsweise der Geräte

Ergebnisprotokolle
