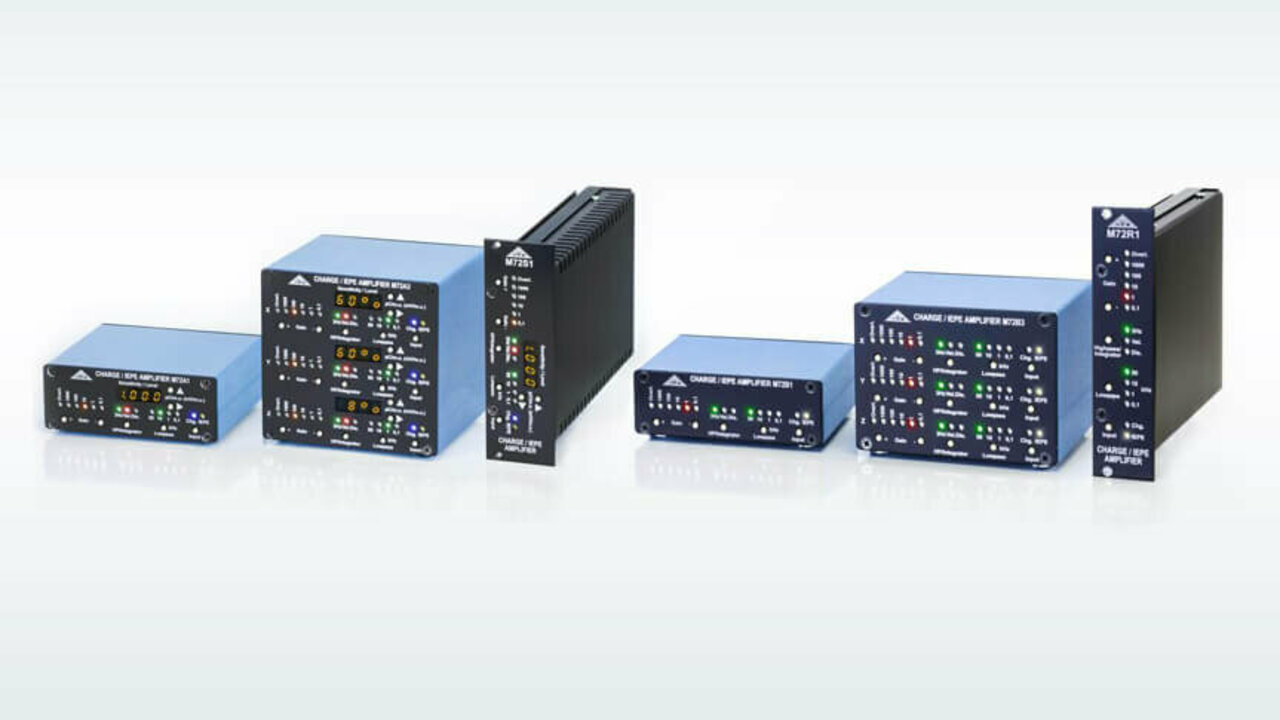

IEPE-Messverstärker M72A1, M72A3, M72S1, M72B1, M72B3 und M72R1

IEPE Messverstärker

Produktbezeichnung: M72A1, M72A3, M72S1, M72B1, M72B3 und M72R1

Eigenschaften

Sehr kompakte Ausführung
Eingänge für Ladungs- und IEPE-Aufnehmer sowie AC-Signale
5 Ladungsbereiche und 4 IEPE / Spannungs-Bereiche mit geringem Rauschen garantieren einen Dynamikbereich von 140 bzw. 120 dB
Ausgang wahlweise nicht, einfach oder doppelt integriert zur Messung von Beschleunigung, Geschwindigkeit oder Weg
Tiefpassfilter 0,1 / 1 / 10 / 50 kHz, Hochpass 0,1 und 3 Hz
Eingabe der Sensorempfindlichkeit mit LED-Anzeige zur Skalierung der Ausgangsspannung (M72A1 / M72A3 / M72S1)
TEDS-Unterstützung, M72A1 / M72A3 / M72S1 liest automatisch die Empfindlichkeit des angeschlossenen Sensors
Bedienung über Tasten auf der Frontseite
Betrieb mit Gleichspannung 7–30 V
19“-Tischgehäuse für 8 Kanäle M72R1 bzw. M72S1 mit USB-Schnittstelle zur PC-Steuerung aller Funktionen

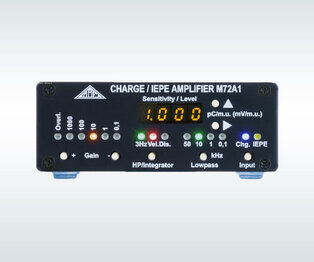

einkanaliger IEPE Messverstärker M72A1 Vorderseite — M72A1 Vorderseite (1 Kanal, TEDS, Sensorempfindlichkeit einstellbar, Steckernetzteil)

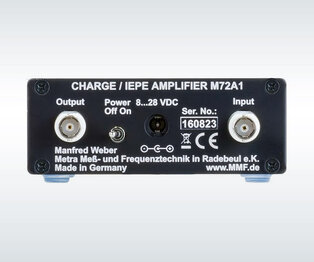

einkanaliger IEPE Messverstärker M72A1 Rückseite — M72A1 Rückseite

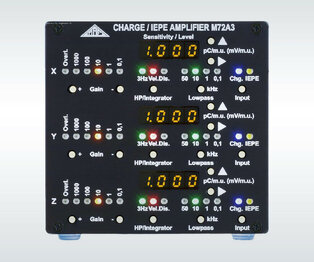

dreikanaliger IEPE Messverstärker M72A3 Vorderseite — M72A3 Vorderseite (3 Kanal, TEDS, Sensorempfindlichkeit einstellbar, Steckernetzteil)

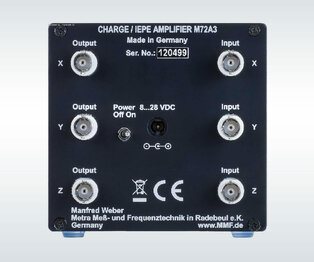

dreikanaliger IEPE Messverstärker M72A3 Rückseite — M72A3 Rückseite

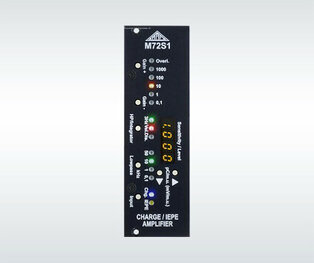

einkanaliger IEPE Messverstärker M72S1 Vorderseite — M72S1 Vorderseite (1 Kanal, TEDS, Sensorempfindlichkeit einstellbar, Rackmontage)

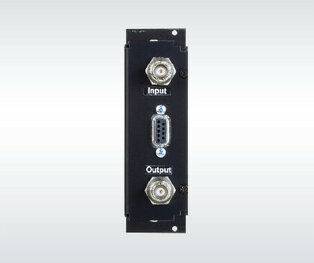

einkanaliger IEPE Messverstärker M72S1 Rückseite — M72S1 Rückseite

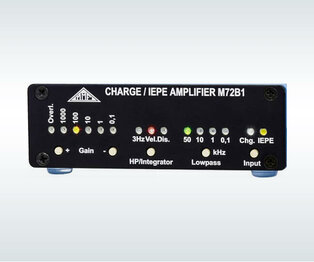

einkanaliger IEPE Messverstärker M72B1 Vorderseite — M72B1 Vorderseite (1 Kanal, Steckernetzteil)

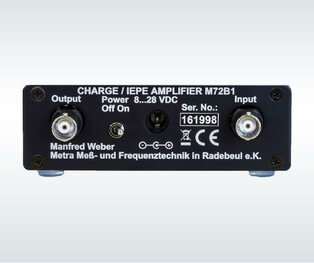

einkanaliger IEPE Messverstärker M72B1 Rückseite — M72B1 Rückseite

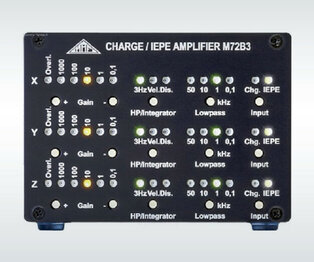

dreikanaliger IEPE Messverstärker M72B3 Vorderseite — M72B3 (3 Kanal, Steckernetzteil)

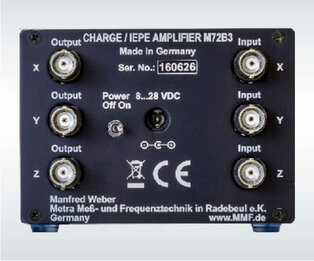

dreikanaliger IEPE Messverstärker M72B3 Rückseite — M72B3 Rückseite

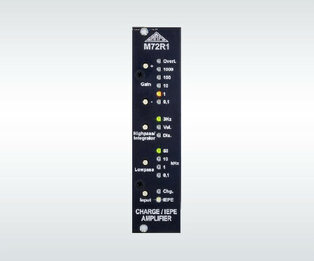

einkanaliger IEPE Messverstärker M72R1 Vorderseite — M72R1 Vorderseite (1 Kanal, Rackmontage)

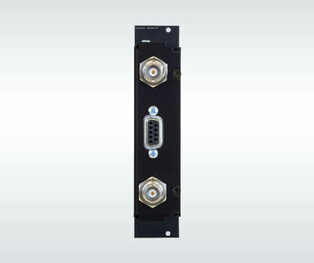

einkanaliger IEPE Messverstärker M72R1 Rückseite — M72R1 Rückseite

Anwendungsgebiete

Die Messverstärker der M72-Familie eignen sich zum Anschluss piezoelektrischer Sensoren für Beschleunigung, Kraft oder Druck. Der Eingang ist sowohl für Sensoren mit Ladungsausgang als auch für IEPE-kompatible Aufnehmer sowie für IEPE-Mikrofone ausgelegt. Mithilfe der Messverstärker lässt sich das Sensorsignal optimal an vorhandene Messgeräte oder PC-gestützte Messwerterfassungssysteme anpassen. Die Geräte der M72-Reihe erfüllen dabei folgende Funktionen:

Anpassung des Sensorsignals und Versorgung des Sensors
Verstärkung
Hoch- und Tiefpassfilterung, auch als Antialiasingfilter geeignet

Integration des Sensorsignals, z.B. zur Messung der Schwinggeschwindigkeit und des Schwingwegs. Die Geräte haben robuste Aluminiumgehäuse und eignen sich gleichermaßen für den Labor- und Feldeinsatz.

Ladungs- und IEPE-Messverstärker	M72A1	M72A3	M72S1	M72B1	M72B3	M72R1
Kanalzahl	1	3	1	1	3	1
Verstärkung Ladung/IEPE	0,1 / 1 / 10 / 100 / 1.000 mV/pC 0 / 20 / 40 / 60 dB			0,1 / 1 / 10 / 100 / 1.000 mV/pC 0 / 20 / 40 / 60 dB
Integratoren	einfach und zweifach			einfach und zweifach
Eingabe der Sensorempfindlichkeit	4-stellig, 0,001 bis 9.999 mV bzw. pC/mech. Einheit über Tasten und LED-Display			nein	nein	nein
TEDS Unterstützung	IEEE 1451.4; Templates 25 für Kraft und Beschleunigung und 27 für Mikrofone			nein	nein	nein
Tiefpassfrequenzen	0,1 / 1 / 10 / 50 kHz			0,1 / 1 / 10 / 50 kHz
Hochpassfrequenzen	0,1 / 3 Hz			0,1 / 3 Hz
Ein- und Ausgänge	BNC-Buchsen auf der Rückseite			BNC-Buchsen auf der Rückseite
Aussteuerungsanzeige	in Prozent mit LED-Display und Übersteuerungs-LED			Übersteuerungs-LED
USB-Schnittstelle	nein	nein	nur mit Rackgehäuse	nein	nein	nur mit Rackgehäuse
Stromversorgung	7–30 V über Steckernetzgerät		von Rackgehäuse	7–30 V über Steckernetzgerät		von Rackgehäuse
