19" Messverstärker

19" Ladungs- und IEPE Messverstärker

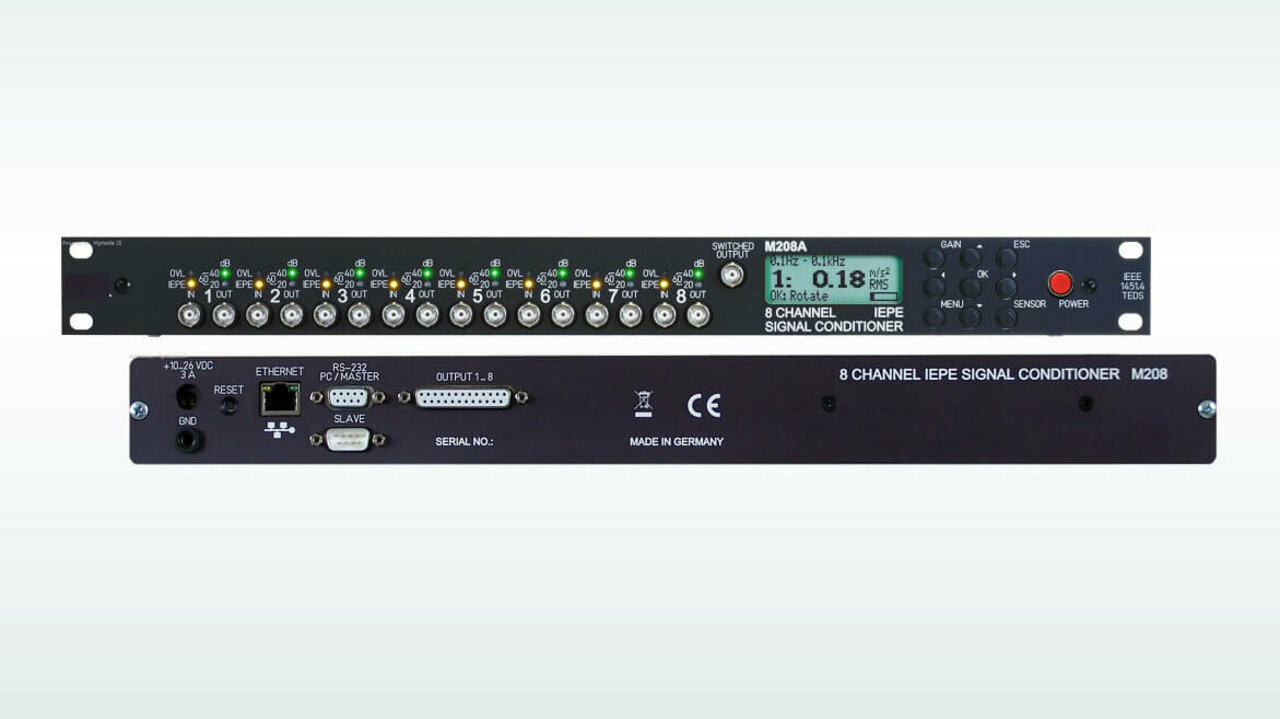

Produktbezeichnung: M208A und M208B

Eigenschaften

Für piezoelektrische Beschleunigungs-, Kraft- und Drucksensoren sowie Messmikrofone mit IEPE-Ausgang
Einsetzbar zur Signalkonditionierung, Messwertanzeige und Überwachung
Messung und Anzeige von Effektiv- oder Spitzenwerten (M208A)
Fernüberwachung über Internet mit integriertem Webserver(M208A) Beispiel-Webseite
Serielle Schnittstelle mit komfortabler Parametrier- und Messsoftware (M208A)
Hoch- und Tiefpassfilter sowie Integratoren als Steckmodule
Relaisausgang (M208A)
TEDS-Unterstützung (M208A)
Kompaktes 19"-Rack-Einschubgehäuse mit geringer Tiefe

Anwendungsgebiete

Der 8-Kanal-IEPE-Messverstärker M208A dient zur Signalkonditionierung für piezoelektrische Beschleunigungs-, Kraft- und Drucksensoren sowie Messmikrofone mit IEPE-kompatiblem Ausgang. Er übernimmt folgende Funktionen:

Konstantstromspeisung von bis zu 8 Sensoren
Verstärkung von 0, 20, 40 und 60 dB
Normierung des Ausgangssignals entsprechend der Sensorempfindlichkeit
Hoch- und Tiefpassfilterung, optional Integration

Darüber hinaus kann der M208A Effektiv- oder Spitzenwerte mit Maßeinheit anzeigen. Mit einem Relaisausgang lassen sich pegelabhängig externe Geräte schalten. Eine serielle und eine Ethernet-Schnittstelle ermöglichen die PC-Anbindung. Der M208A kann vom PC aus parametriert werden und Messwerte zum PC übertragen.

Ausführung	M208A	M208B
Verstärkung	0,1 bis 1.000, feinstufig einstellbar	1 / 10 / 100 / 1.000
Frequenzbereich	0,1 Hz bis 100 kHz	0,1 Hz bis 100 kHz
Messwertanzeige	4-stellig; Effektiv- oder Spitzenwerte; 1 s Multiplex; mit mechanischer Einheit	-
TEDS-Unterstützung	automatische Normierung auf Sensorempfindlichkeit	-
Ethernet	mit integriertem Webserver für HTML-Seite zur Fernmessung und -einstellung Beispiel	-
RS-232-Schnittstelle	Master- und Slave-Schnittstelle zur Steuerung von bis zu 8 Geräten über die mitgelieferte Software oder ASCII-Befehle	-
Relaisausgang	1 Relais mit frei wählbaren Ansprechschwellen für jeden Kanal	-
Hochpassfiltermodule	FB3- 3 / 5 / 10 / 30 / 50 / 100 / 300 / 500 / 1.000 Hz (Butterworth, 2. Ordnung)	FB3- 3 / 5 / 10 / 30 / 50 / 100 / 300 / 500 / 1.000 Hz (Butterworth, 2. Ordnung)
Tiefpassfiltermodule	FB2- 0,1 / 1 / 3 / 5 / 10 / 30 / 50 / 100 kHz (Butterworth, 4. Ordnung)	FB2- 0,1 / 1 / 3 / 5 / 10 / 30 / 50 / 100 kHz (Butterworth, 4. Ordnung)
Integratormodule	Einfachintegrator 3–1.000 Hz (FBV); Doppelintegrator 5–200 Hz (FBD)	Einfachintegrator 3–1.000 Hz (FBV); Doppelintegrator 5–200 Hz (FBD)
Anschlussbuchsen	8 BNC-Eingänge; 8 BNC-Ausgänge; 1 BNC-Sammelausgang; 1 Sub-D-Ausgang	8 BNC-Eingänge; 8 BNC-Ausgänge; 1 BNC-Sammelausgang
Versorgung	10–28 V DC; Steckernetzgerät 115 / 230 V AC	10–28 V DC; Steckernetzgerät 115 / 230 V AC
