Schwingwegsensoren
Wellenschwingung
SPS Serie

Digitale Wirbelstrom Wegsensoren für die Wellenschwingungs-und Positionsmessung

Produktbezeichnung: SPS-Serie

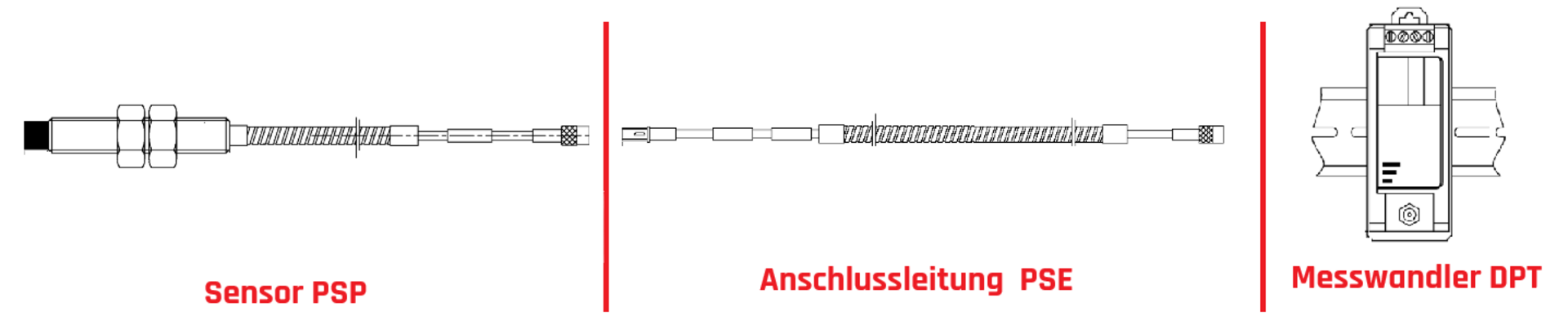

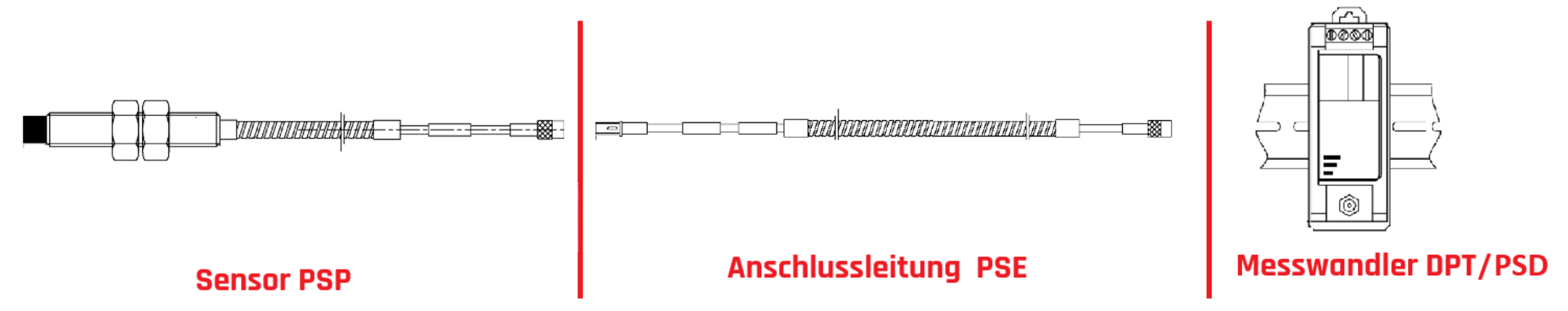

Die SPS Wegsensoren ermöglichen die präzise, berührungslose Messung der relativen Schwingung und der axialen Position von rotierenden Wellen und identifizieren auf diese Weise Unwucht, Ausrichtungsfehler, Lockerungen und Axiallagerverschleiß in Turbinen, Pumpen und Elektromotoren. Eine Messkette umfasst den Sensor (PSP-121), ein Erweiterungskabel (PSE-100) und einen digitalen Messumformer = Proximitor (DPT-100 oder PSE-100).

Es handelt sich um ein Wirbelstrom-Messsystem, das die Messung des Abstands zwischen dem Sensor und einem konduktiven Zielmaterial ermöglicht. Diese berührungslose Methode ermöglicht präzise Messungen von Abstand und Position, selbst in rauen Industrieumgebungen, in denen Faktoren wie Schmutz, Öl oder elektromagnetische Störungen vorhanden sind. Der Sensor bietet eine ausgezeichnete Linearität, sowie eine Temperaturkompensation und unterstützt Messbereiche von 2mm und 4mm. Mit einem Frequenzbereich von DC bis 20 kHz DPT: 19kHz, PSE: 20kHz) erfasst die SPS-Serie effektiv ein breites Spektrum an Vibrationen und Positionsänderungen.

Die austauschbaren Komponenten gewährleisten Flexibilität und Wartungsfreundlichkeit und unterstützen Systemlängen von 5m, 10m oder 15m für verschiedene Installationsanforderungen.

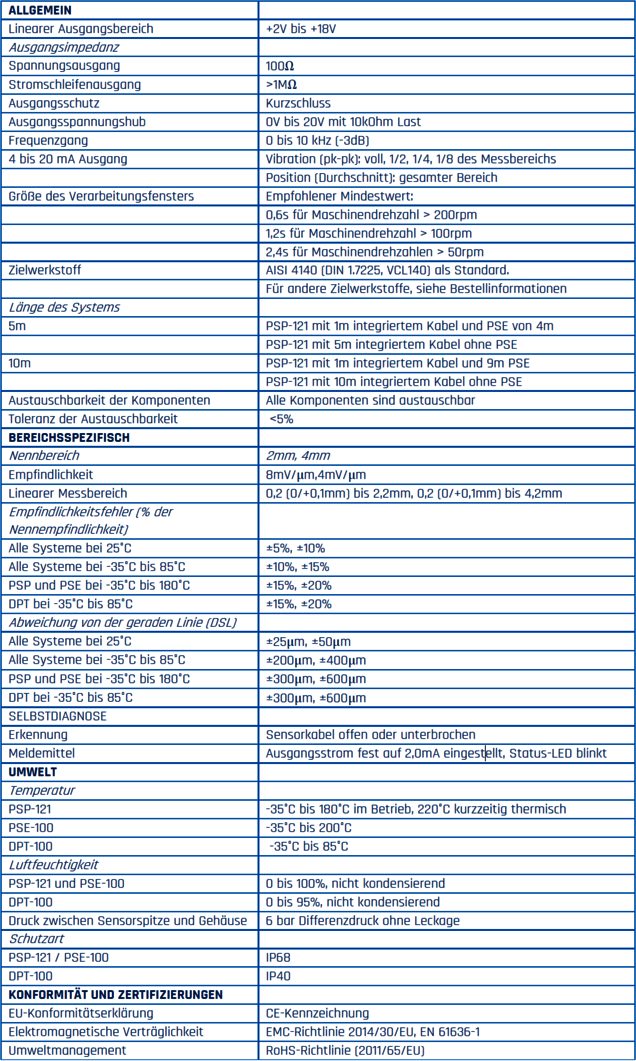

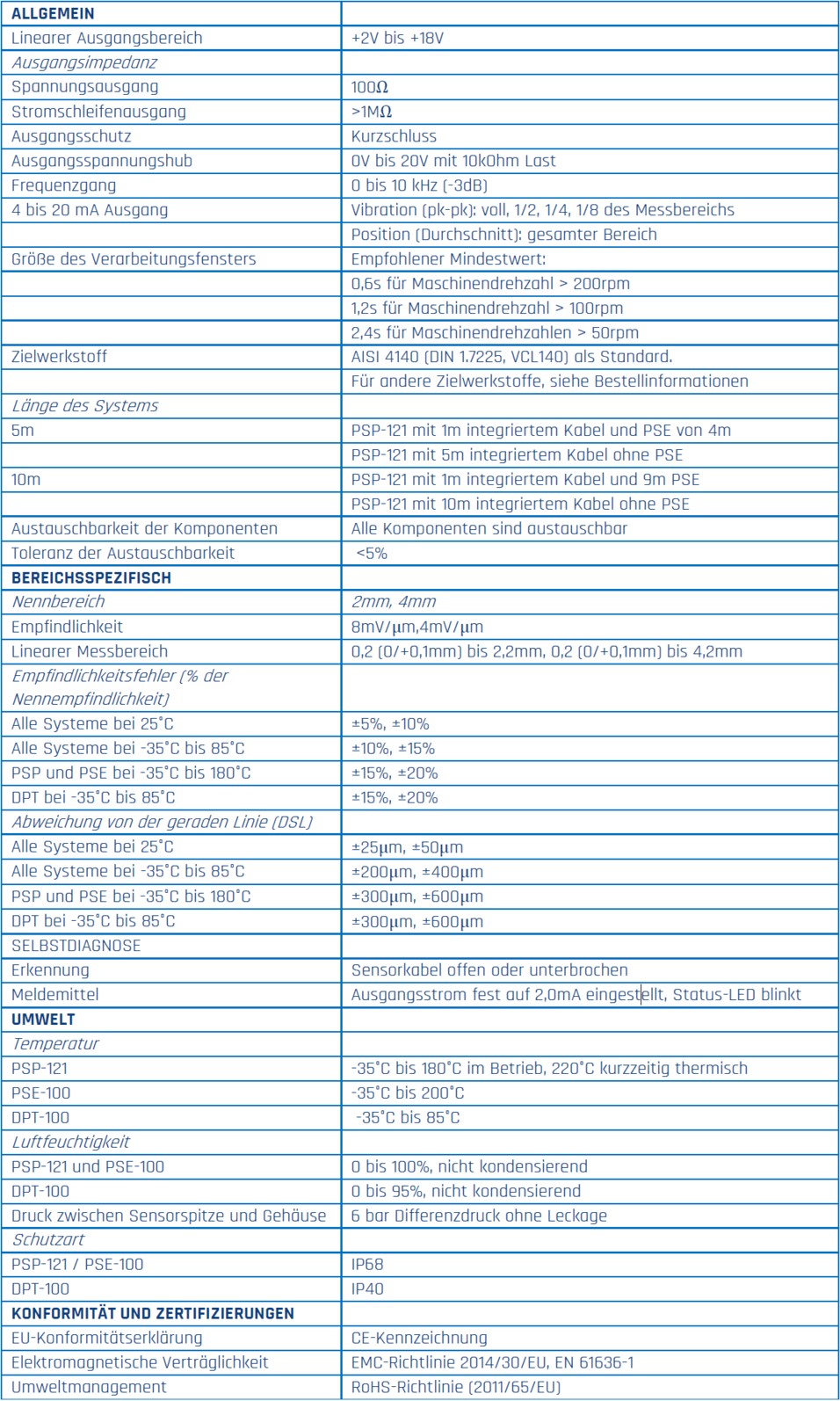

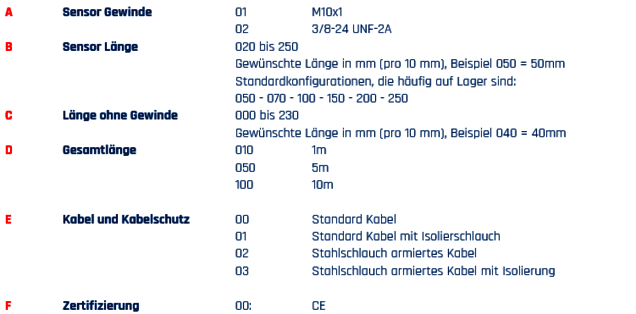

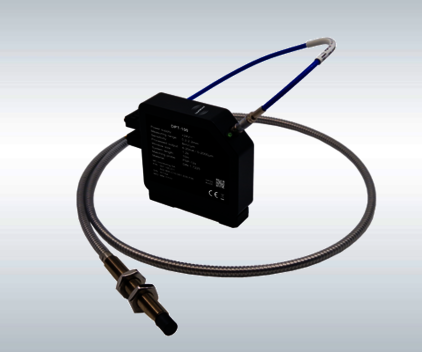

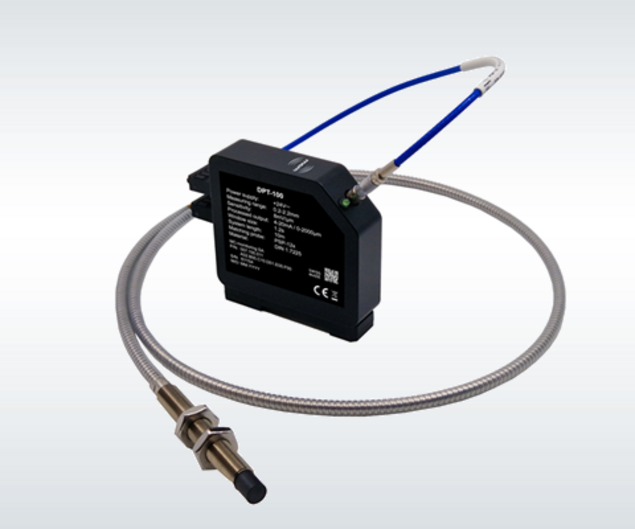

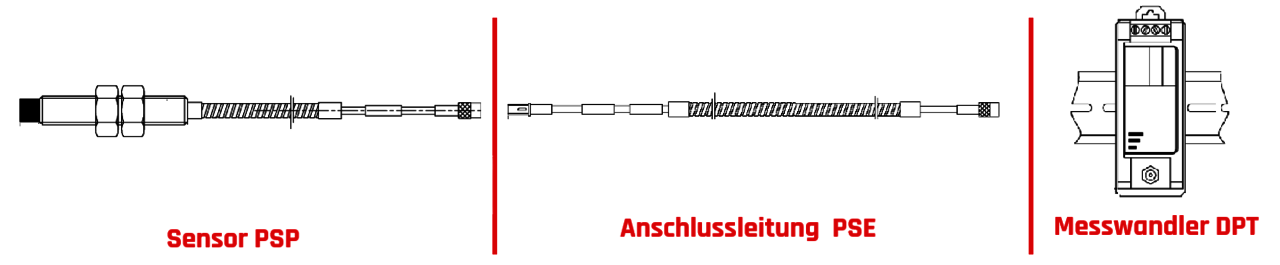

PSP-121 Sensor und PSE-100 Anschlusskabel

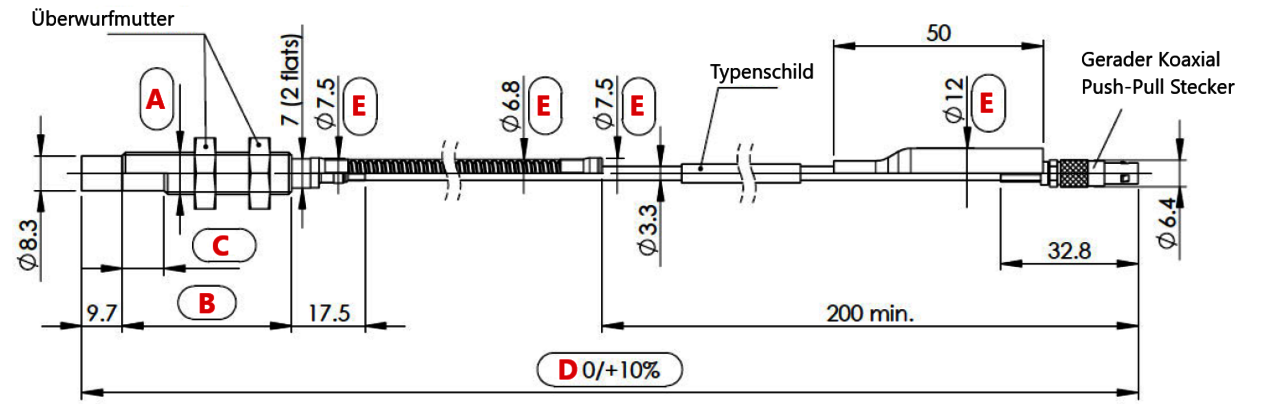

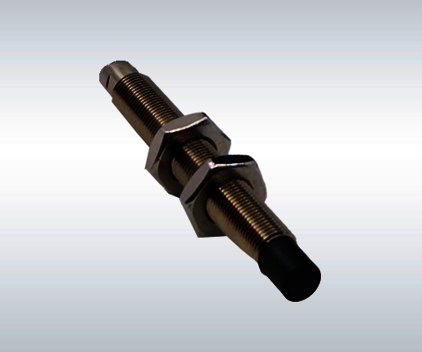

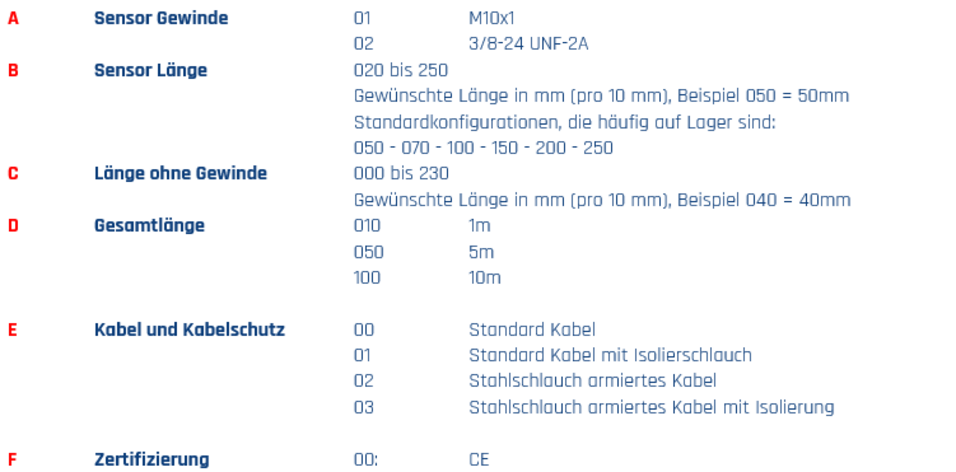

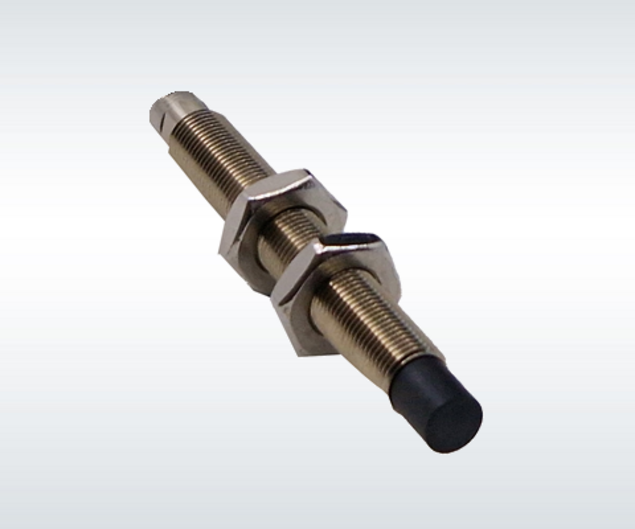

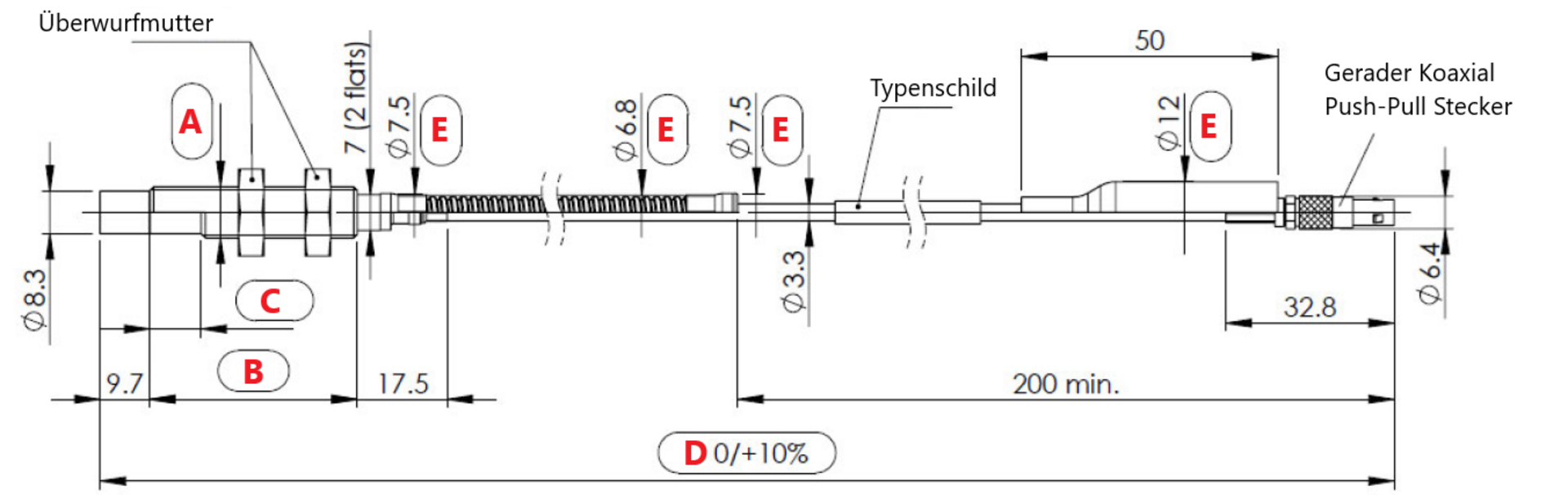

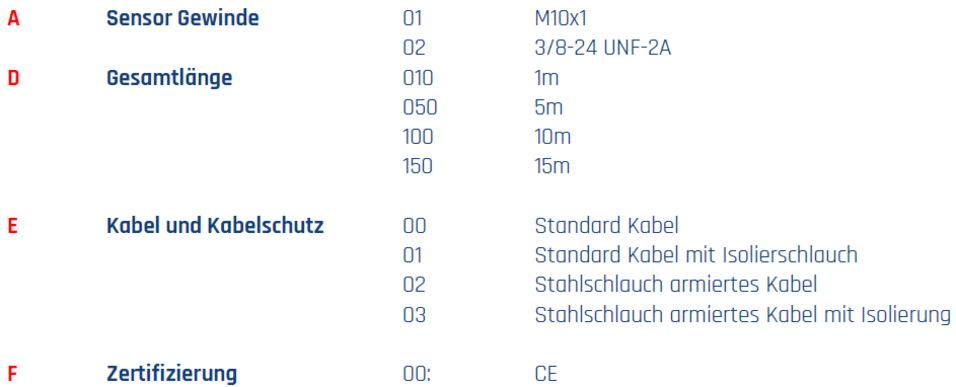

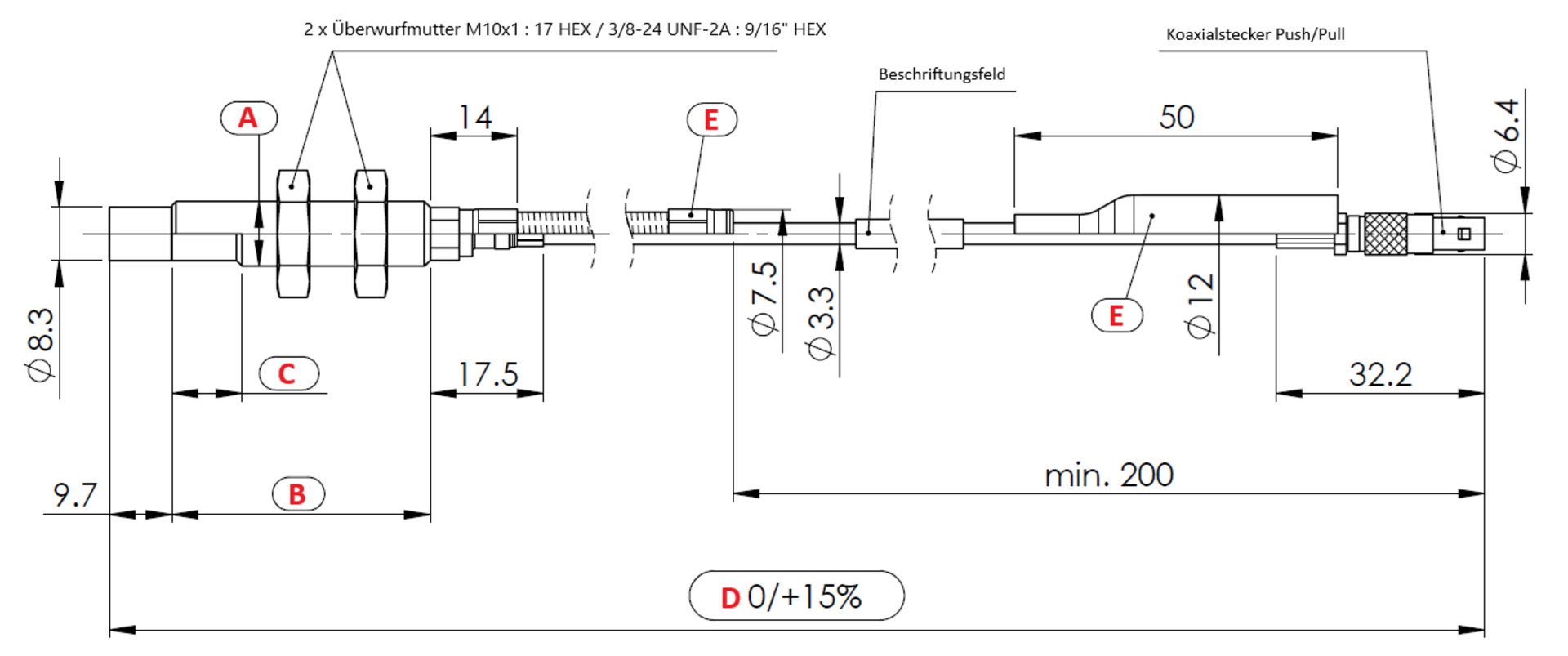

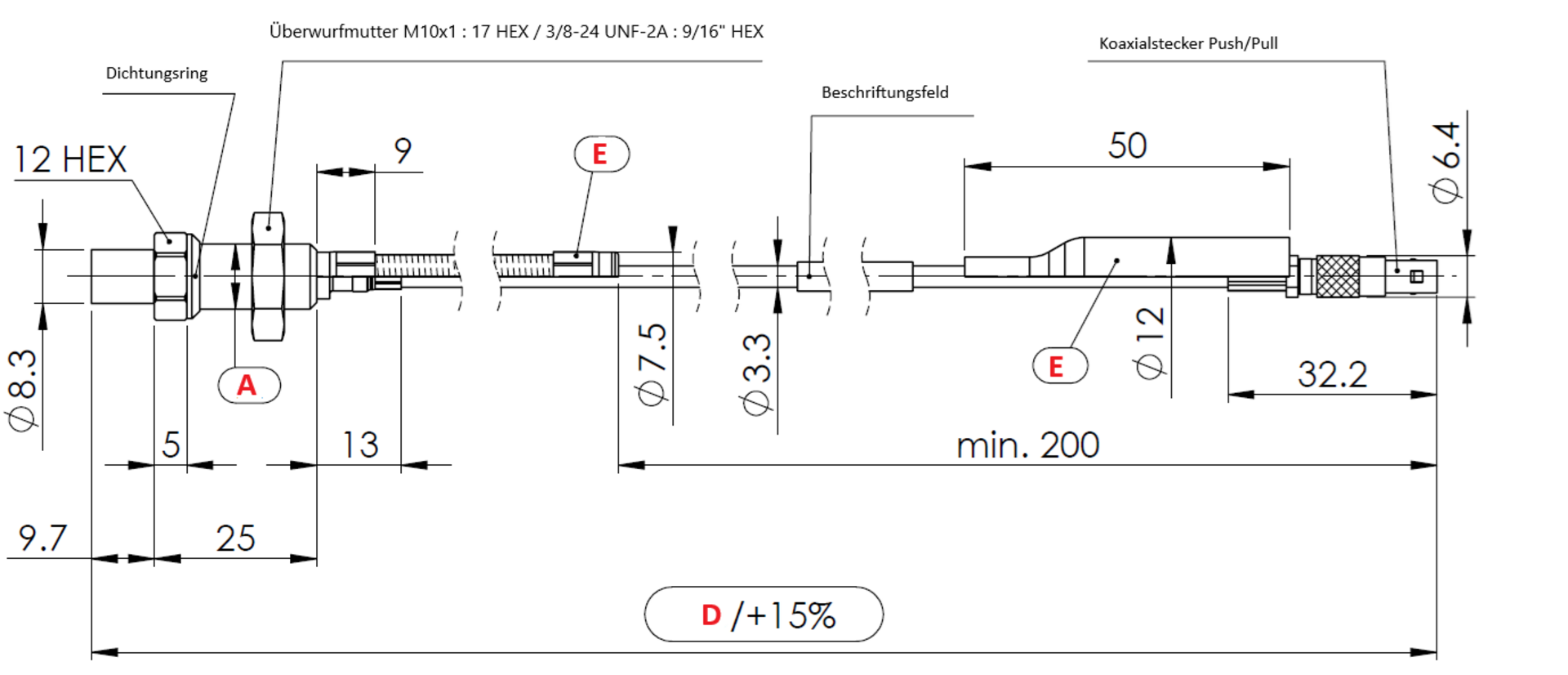

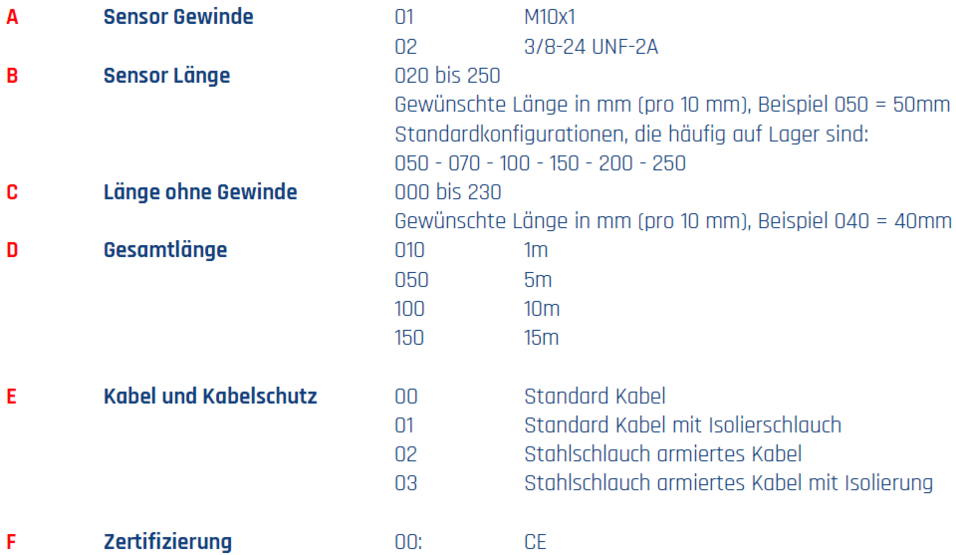

Der PSP-121 Sensor ist für Standard-Montageanwendungen konzipiert. Er besteht aus einer thermisch kompensierten Spule, die in einem hochwertigen korrosionsbeständigen AISI316L-Sensorgehäuse untergebracht ist. Die Sensorspitze (Tip) wird aus  hochleistungsfähigen, thermoplastischen PPS hergestellt.

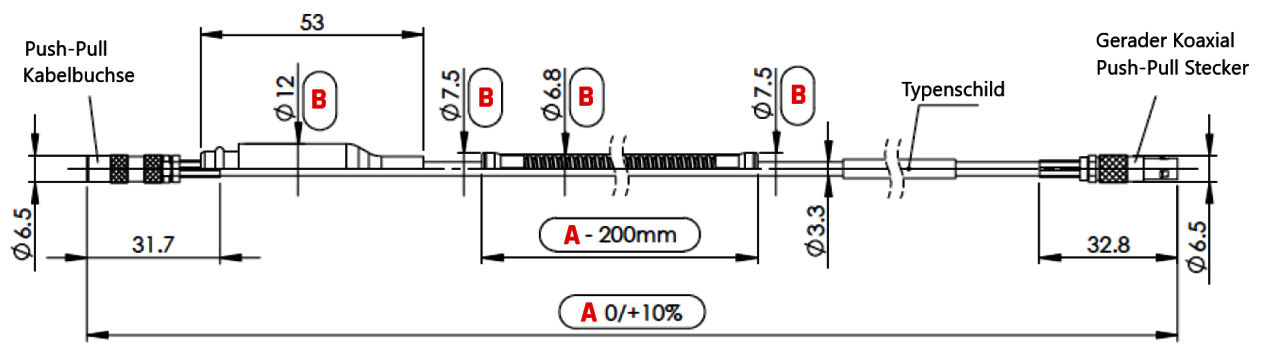

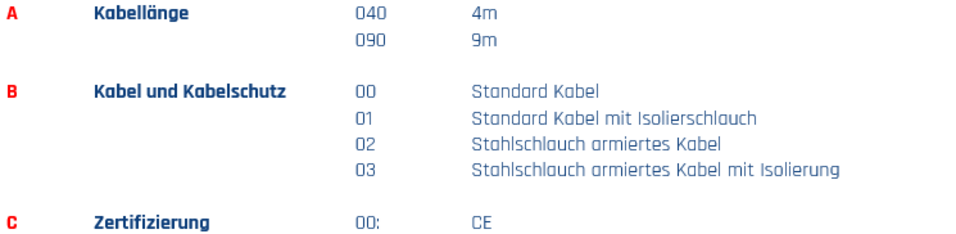

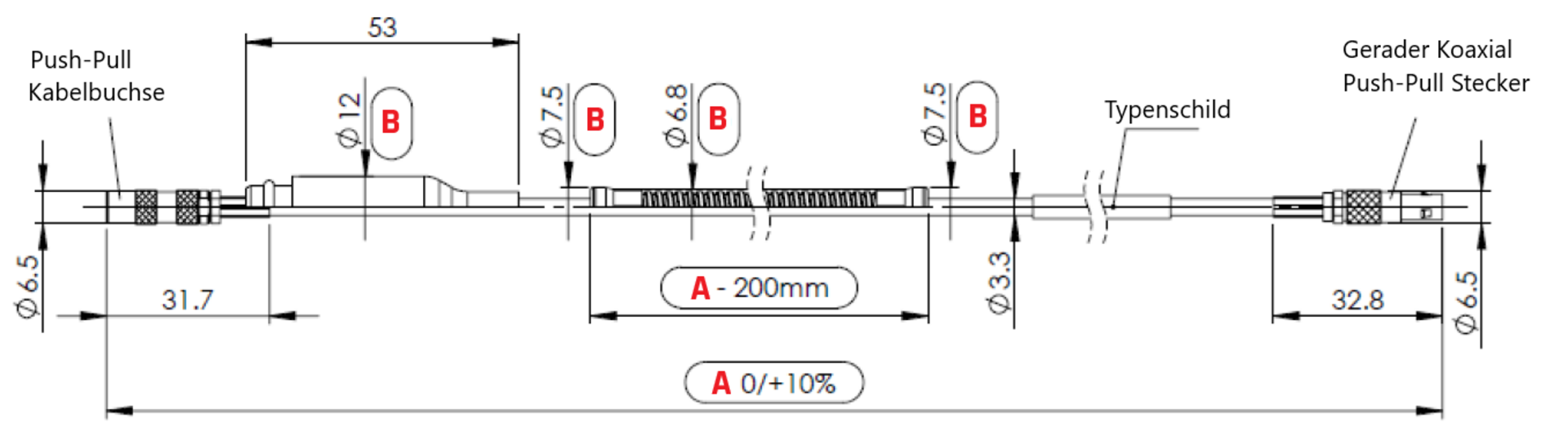

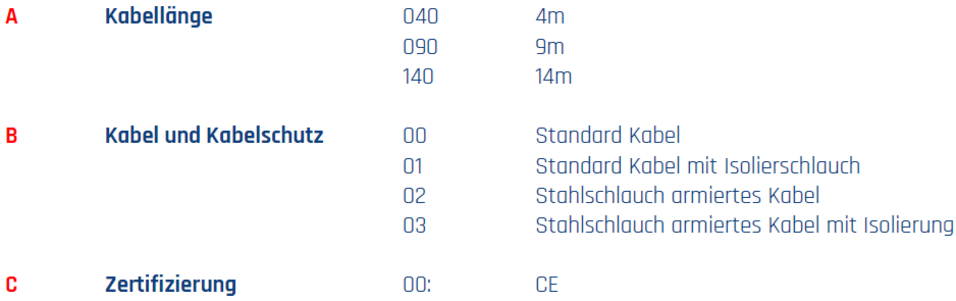

Das Anschlusskabel PSE-100 besteht aus einem langlebigen Triaxialkabel mit FEP-Mantel, das eine hervorragende chemische Beständigkeit aufweist und mit selbstverriegelnden Miniatur-Koaxialsteckern abgeschlossen ist.

Sowohl der Sesnor als auch das Erweiterungskabel sind für eine lange Lebensdauer ausgelegt und für den Einsatz in rauen Umgebungen geeignet. Sie sind leicht austauschbar und in verschiedenen Konfigurationen erhältlich, um unterschiedliche Installationsanforderungen zu erfüllen.

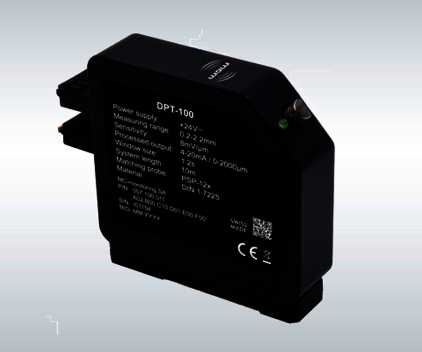

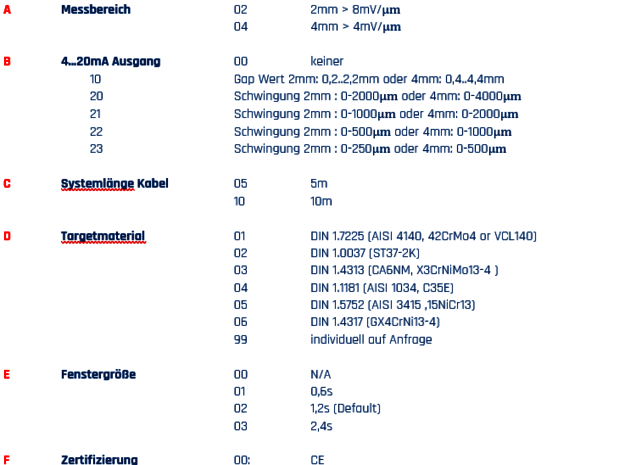

DPT-100 oder PSD-200 digitale Messwandler (Proximitoren)

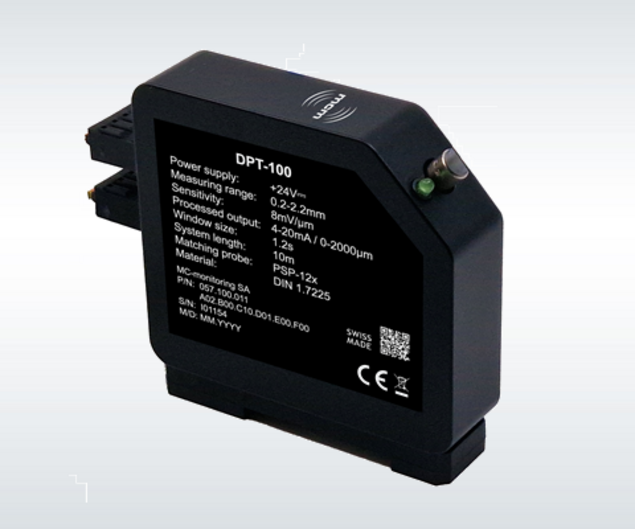

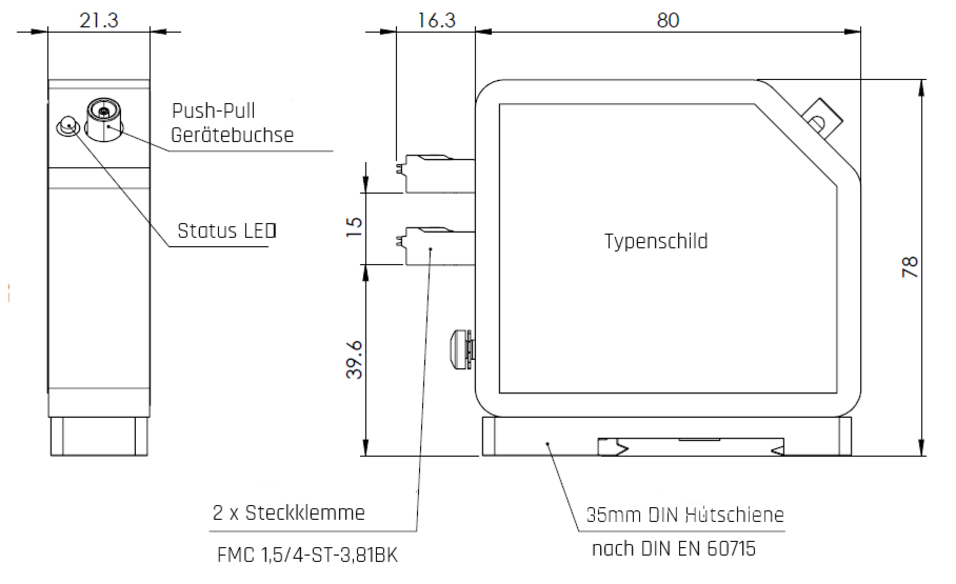

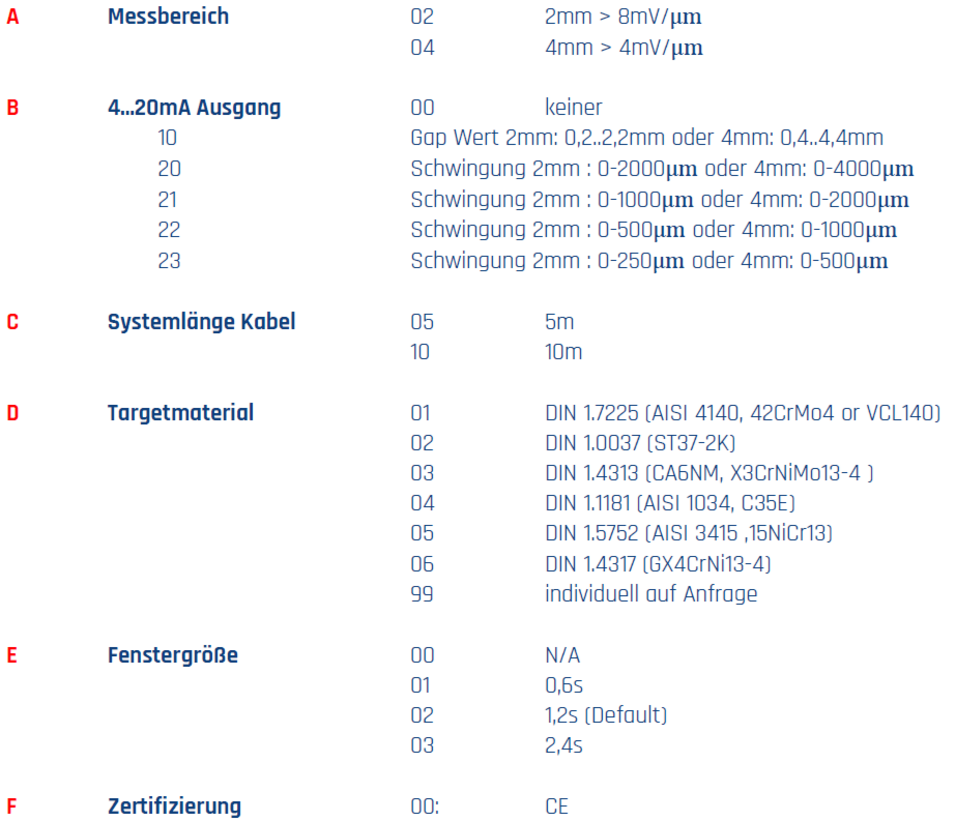

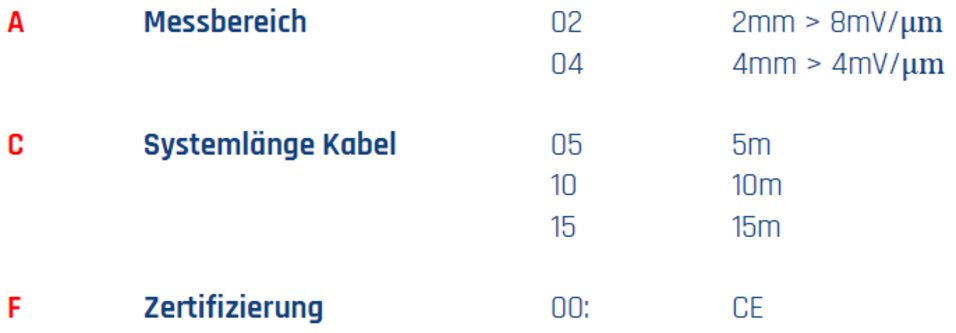

Der digitale Wellenschwingungs-Proximitor DPT-100 wird für die Zustandsüberwachung oder den direkten Anschluss an SPS-, DCS- oder SCADA-Systeme empfohlen, während der Näherungssystem-Treiber PSD-200 für den Einsatz in Maschinenschutzsystemen gemäß API 670 vorgesehen ist.

Es handelt sich um hochentwickelte Proximitoren die mit dem PSP-121 und dem PSE-100 zusammenarbeiten. Diem Proximitoren übertragen ein Hochfrequenzsignal an den Sensor, um an der Sensorspitze ein elektromagnetisches Feld zu erzeugen, das Wirbelströme im metallischen Zielobjekt induziert. Bewegungen des Zielobjekts erzeugen Veränderungen im Magnetfeld, die proportional zum Abstand zwischen Sensor und Zielobjekt sind.

Der DPT-100 oder der PSD-200 verarbeitet diese Schwankungen und wandelt sie in ein Signal um, das den Abstand zum Zielobjekt genau wiedergibt. Beide Proximitoren liefern ein wählbares dynamisches Signal von +/-8 mV/μm für einen Messbereich von 2 mm oder +/-4 mV/μm für einen Messbereich von 4 mm, das für die Inbetriebnahme oder zur Rohsignalanalyse genutzt werden kann.

Der DPT-100 bietet optional auch ein aufbereitetes 4- bis 20-mA-Signal (Transmitterfunktion). Es stehen verschiedene Axialschub- und Radialpositions- oder Schwingungsbereiche zur Verfügung.

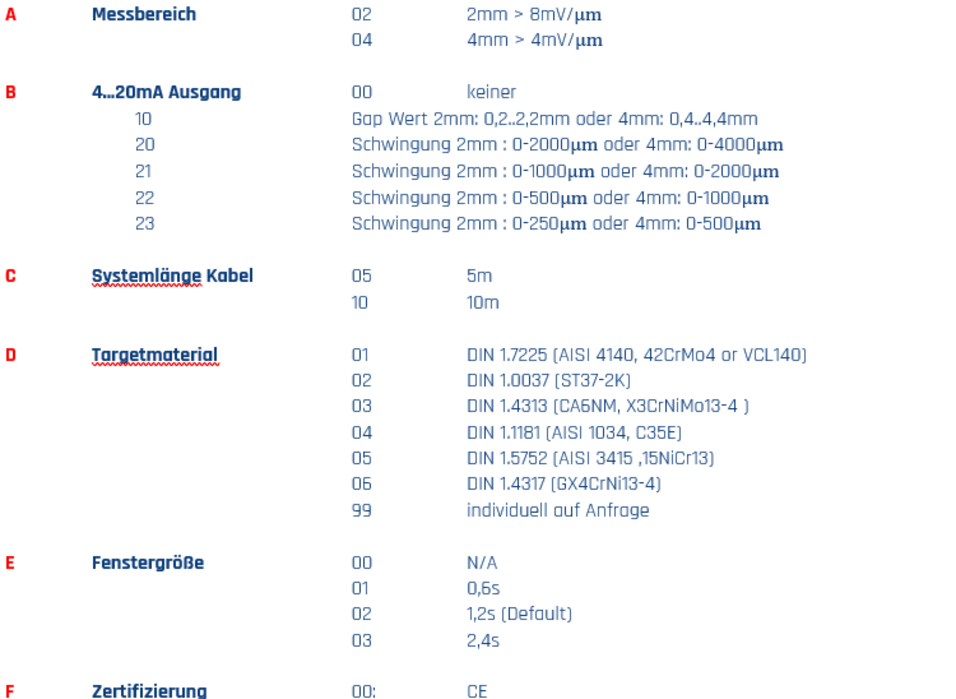

Eine integrierte Modbus-Schnittstelle liefert zeitbasierte Berechnungswerte wie pk-pk, min, max., Mittelwert (Spalt). Bei der Bestellung sind mehrere Zielmaterialien und unterschiedliche Abtastraten wählbar, um allen Anwendungsanforderungen gerecht zu werden.

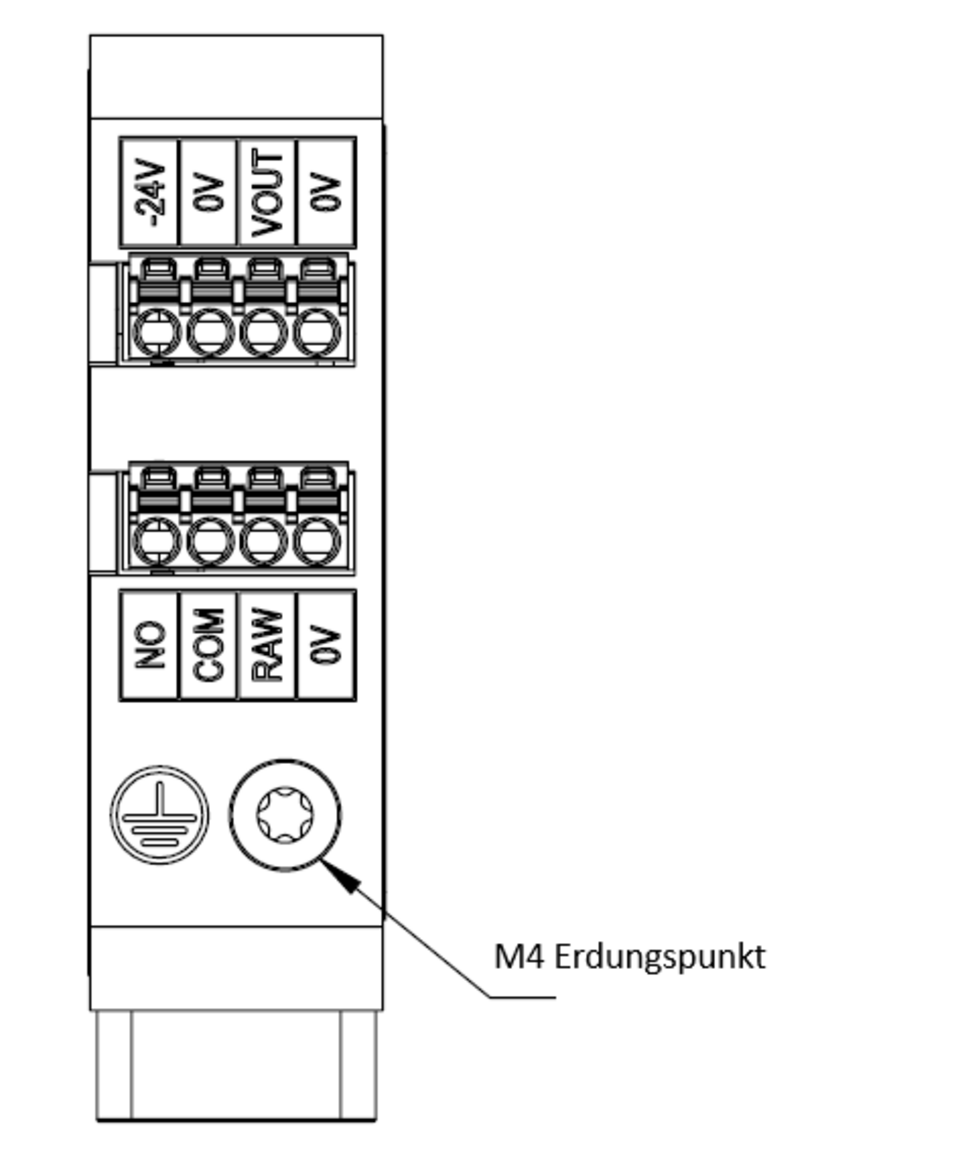

Der PSD-200 ist als analoge Elektronik vom Typ A gemäß IEC 61508 und der Kategorie 2 gemäß EN ISO 13849 ausgelegt. Derzeit laufen Zertifizierungsverfahren zur Erlangung der Sicherheitsstufe SIL 2 für sicherheitsrelevante Anwendungen sowie der Zulassungen Ex ia und Ex ec für den Einsatz in explosionsgefährdeten Bereichen.
