Gehäusedehnung Wegsensoren 0...500mm Messbereich

Dehnungssensoren für Gas- und Dampfturbinen Messbereich 0–50/100 mm

Produktbezeichnung: HEP-100

Eigenschaften

Induktiver Wegsensor zur Messung der Gehäusedehnung an Gas- und Dampfturbinen

Lineare, induktive Wegmessung nach dem LVDT Prinzip
Messbereich bis 50 mm (100mm in Vorbereitung)
Integriertes 4–20-mA-Ausgangssignal
Temperaturbereich: −20 bis +85 °C
Robuste Bauweise für industrielle Umgebungen
Schutzart IP66
Einfache Installation dank integrierter Elektronik

Beschreibung

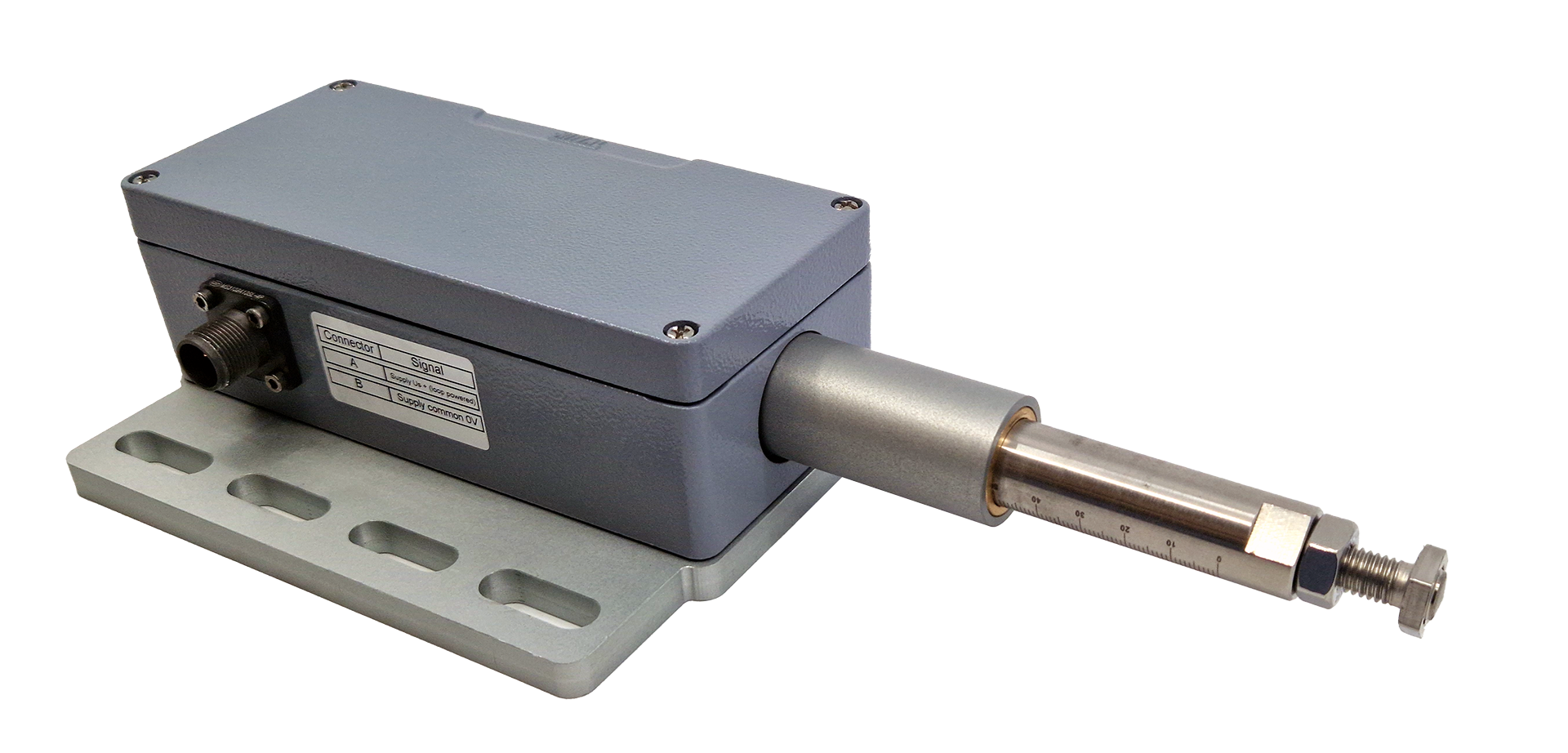

Der HEP-100 ist ein linearer induktiver Wegsensor, der für die Überwachung der Gehäuseausdehnung in rotierenden Maschinen entwickelt wurde. Er ermöglicht die präzise Messung der durch Temperaturschwankungen verursachten thermischen Ausdehnung und trägt so zur Überwachung und zum Schutz kritischer Anlagen bei. Mit einem Messbereich von bis zu 50 mm eignet er sich für Maschinen unterschiedlichster Größen.

Der Sensor verfügt über integrierte Elektronik und ein branchenübliches 4–20-mA-Ausgangssignal, was den direkten Anschluss an SPS-, DCS- oder SCADA-Systeme ohne zusätzliche Signalaufbereitung ermöglicht. Basierend auf einem induktiven Messprinzip wird die Position eines internen beweglichen Kerns innerhalb einer Spule in ein Signal umgewandelt, das proportional zur Wegbewegung ist.

Seine kompakte und robuste Bauweise gewährleistet einen zuverlässigen Betrieb und eine einfache Installation in anspruchsvollen industriellen Umgebungen.

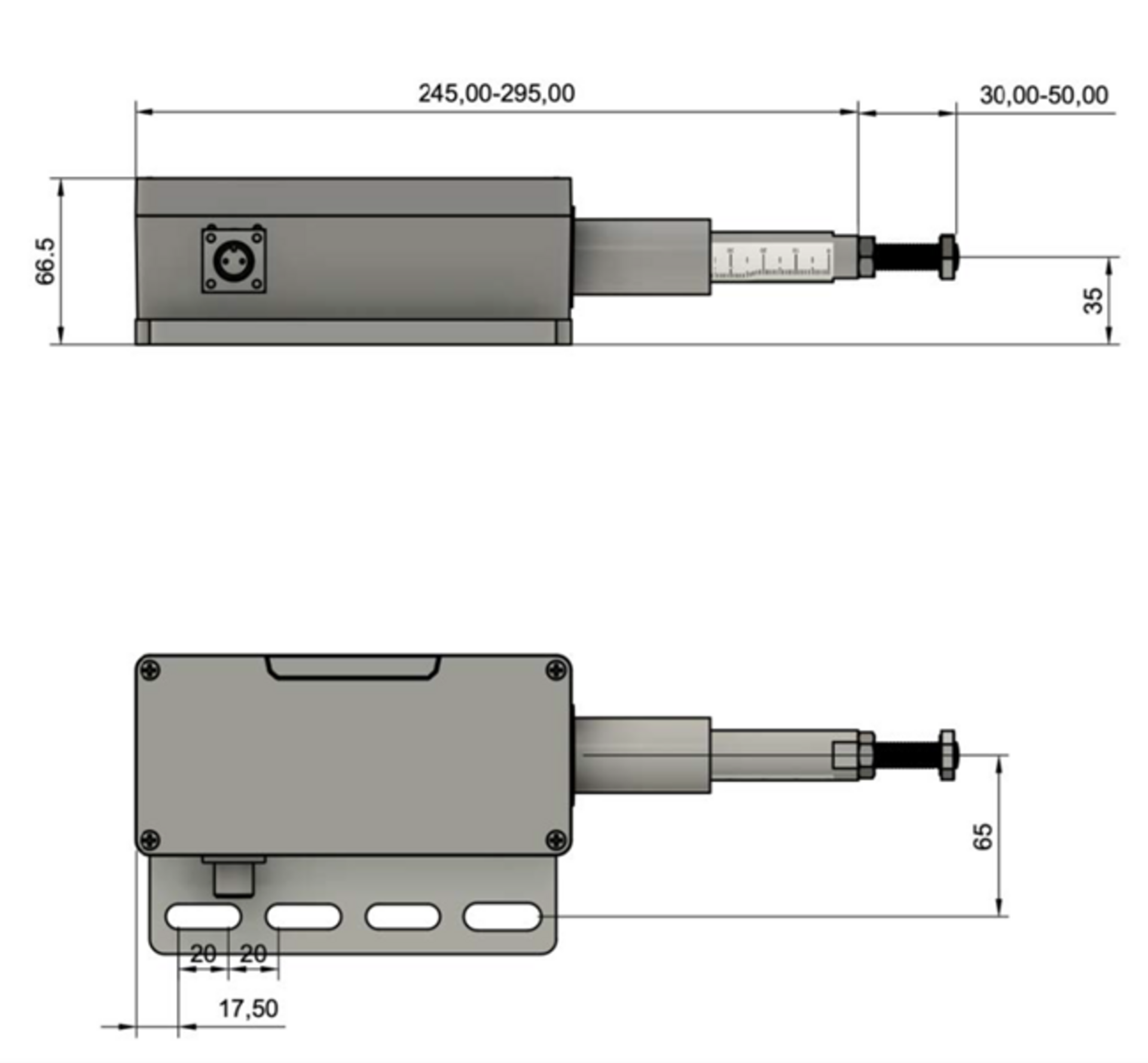

Spezifikationen

	HEP-100
Messbereich	50 mm (±25 mm)
Empfindlichkeit	0,32 mA/mm
Grenzfrequenz	800 Hz
Stromausgang	4-20 mA
Anschluss	MIL5015; 2-polig
Genauigkeit	< 0,5 %
Temperaturdrift	< 0,01 % / °C
Stoßfestigkeit	250 g SRS, 20–2000 Hz
Vibrationsfestigkeit	20 g rms (50 g Spitze)
Versorgungsspannung	20 bis 32 VDC (24 VDC Nennspannung)
Stromaufnahme	max. 60 mA
Lastwiderstand	0…500 Ω
Erdung	Die Abschirmung hat keine Verbindung zum Sensor. Einseitiges Abschirmkonzept; Abschirmung in der Unterverteilung (UV) bis zum Sensoranschluss angeschlossen
PHYSIKALISCHE EIGENSCHAFTEN
Außenrohr	Edelstahl
Messstab	Edelstahl
Kern	NiFe-Legierung
Steckergehäuse / Kontakt	Vernickeltes Messing
Feder	Federstahl
Gewicht	1,6 kg
UMGEBUNGSBEDINGUNGEN
Betriebs- und Lagertemperatur	-20 °C bis 85 °C
Schutzart	Gemäß IEC 60529 IP 66 (erreicht, wenn das Anschlusskabel angeschlossen ist)

Bestellbezeichnungen
Bestellnummer HEP-100 – AXXX.BX
A Messbereich 050 50 mm
100 100 mm – In Kürze erhältlich
B Messrichtung 1 Aufsteigen
2 Absteigend
Beispiel: HEP-100–A050.B1: HEP-100 Messbereich 50 mm, Messrichtung aufsteigend.

Zubehör Anschlusskabel
HEP-100-DD-Kabelkonfektion – MIL / 90 °C / abgeschirmt
HEP-100-DD-Kabelkonfektion – MIL / 90 °C / gepanzert / abgeschirmt
DD = Kabellänge (Standardlängen: 05 = 5 m, 10 = 10 m, 15 = 15
