IEPE basierte Schwinggeschwindigkeitssensoren AV-PVS-111/AV-PVS-113

Schwinggeschwindigkeitssensoren mit integrierter Elektronik und IEPE Speisung

Produktbezeichnung: AV-PVS-111 und AV-PVS-113

Eigenschaften

Piezo Sensor nach dem Scherprinzip = weniger anfällig für Basisbelastungen
Doppelte Gehäuseisolierung mit Faradayscher Abschirmung
Extrem geräuscharme Elektronik
Schutz vor Fehlverdrahtung und Überspannung
Kostengünstiges, umspritztes M12-Kabel (IP67)
M12 bietet Kompatibilität mit in der Automatisierung verwendeten Sensoren
Gehäuse aus rostfreiem Stahl, geschützt gegen Wasser und Stöße

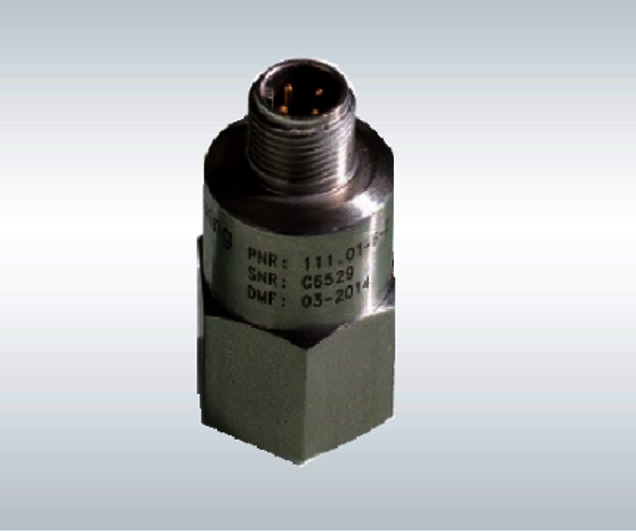

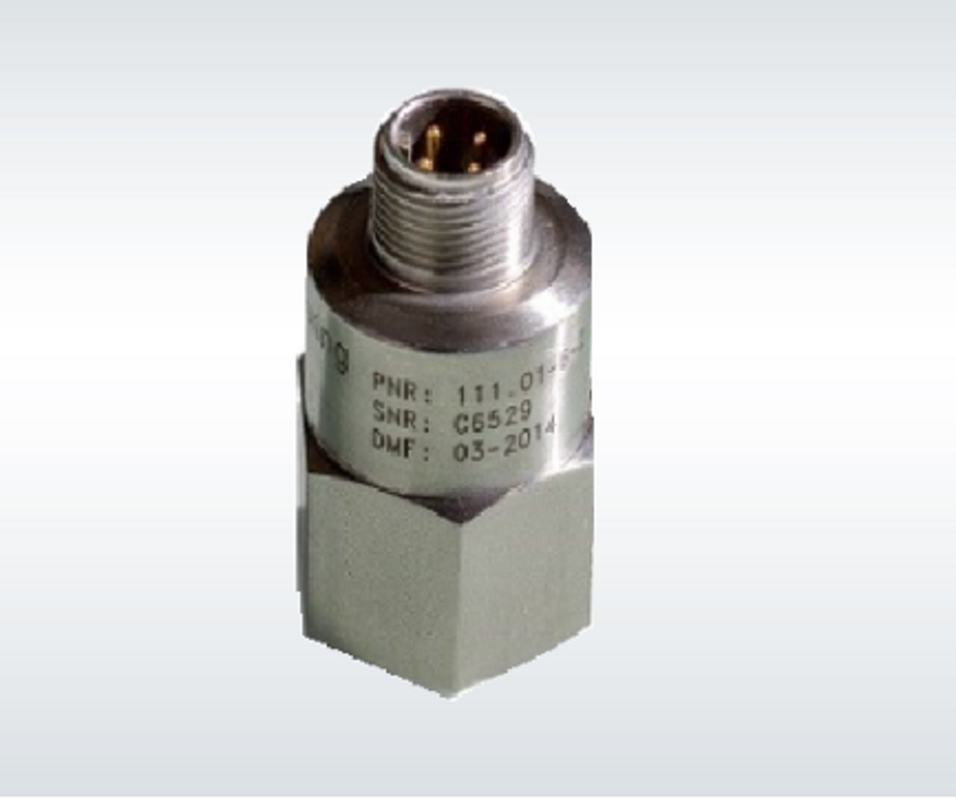

Sensor für die effektive Schwingstärkemessung — AV-PVS-111 mit axialem Kabelabgang

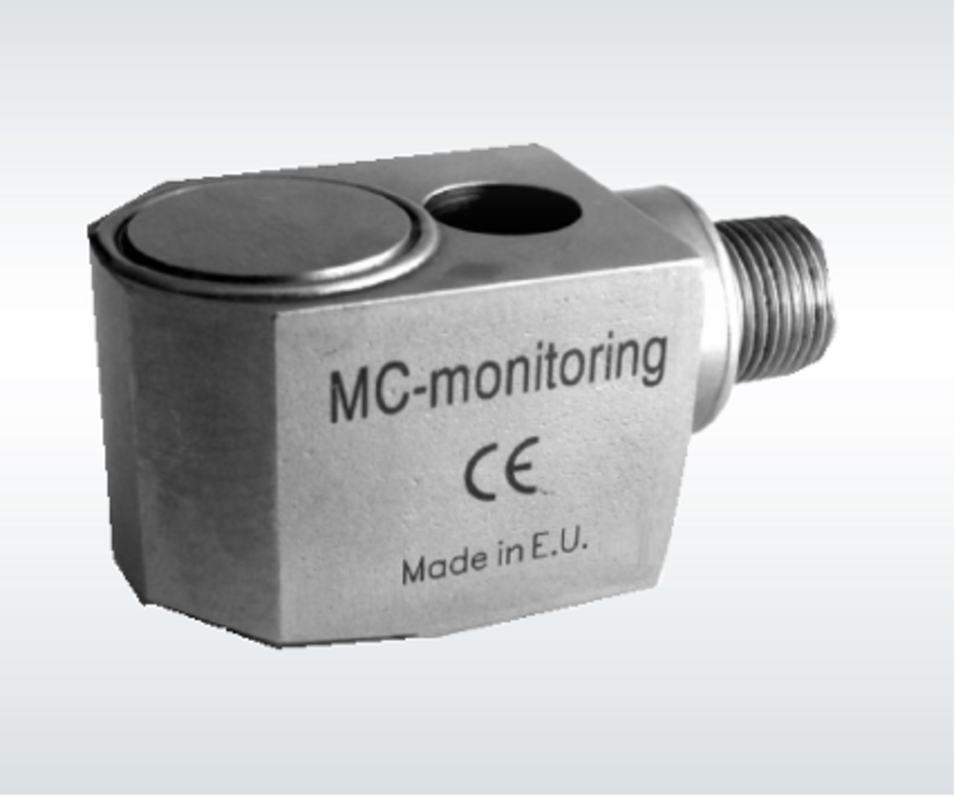

Beschleunigungssensor für Wasserkraftsensoren mit radialem Kabelabgang — AV-PVS-113 mit radialem Kabelabgang

Beschreibung

Der hermetisch abgedichtete industrielle Piezogeschwindigkeitsaufnehmer AV-PVS-111 und AV-PVS-113 ist für die Überwachung von Schwingungen in rauer Industrieumgebung ausgelegt. Der Aufnehmer verwendet den Industriestandard IEPE (2-Draht-Spannungsübertragungstechnik) mit einer 4 mA Standard-Konstantstromversorgung.

Die Signalmasse ist von der Montagefläche und dem Gehäuse isoliert, um Masseschleifen zu vermeiden. Die faradaysche Abschirmung begrenzt die EMV-Empfindlichkeit auf ein Minimum.

Der ringförmige Schersensor schützt vor thermischen Transienten und Basisbelastungen. Eine rauscharme Elektronik und ein temperaturkompensierte Konstruktion gewährleistet genaue Ergebnisse über den gesamten Temperaturbereich.

Piezogeschwindigkeitssensoren verwenden eine interne Integrationsschaltung, die von Natur aus hochfrequente Signale abschwächt, was eine bessere Messung von Niederfrequenzsignalen ermöglicht.

Der Sensor liefert eine Ausgangsspannung, die proportional zur Schwingungsgeschwindigkeit ist. Der DC Offset wird zur OK-Erkennung und die dynamisch auf modulierte Spannung zur Schwingungsüberwachung ausgewertet.

Spezifikationen

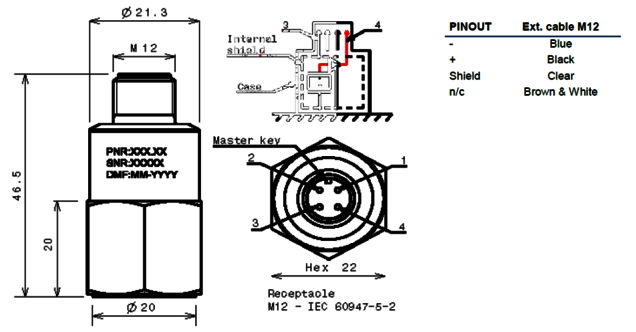

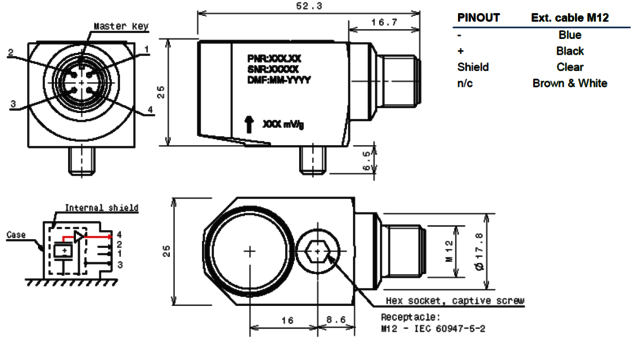

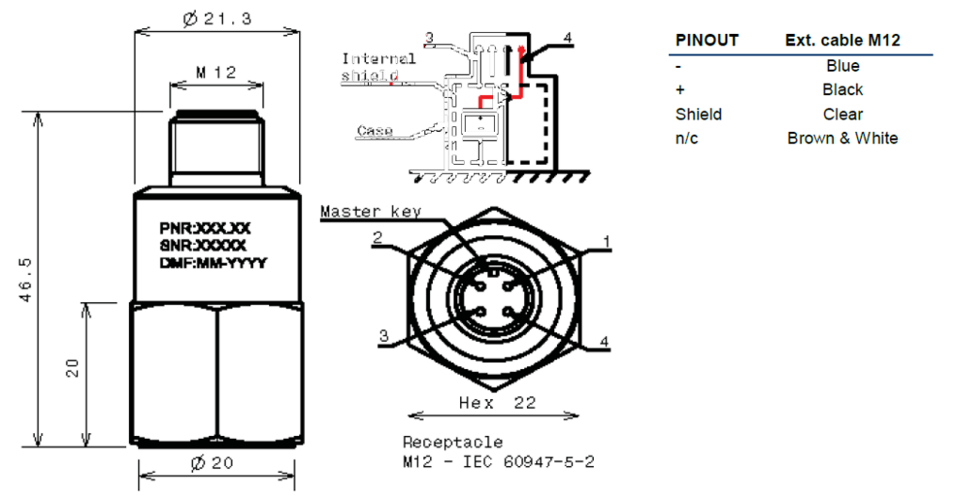

	AV-PVS-111 – Axialer Kabelabgang	AV-PVS-113 – Radialer Kabelabgang
Messprinzip	Piezosensor nach dem Scherprinzip mit integrierter Elektronik	Piezosensor nach dem Scherprinzip mit integrierter Elektronik
Messparameter	Schwinggeschwindigkeit	Schwinggeschwindigkeit
Isolation	Galvanisch isolierter Sensor	Galvanisch isolierter Sensor
Abschirmung	Interne faradaysche Abschirmung	Interne faradaysche Abschirmung
Isolotionswiderstand zur Abschirmung	100 MOhm	100 MOhm
Empfindlichkeit	4 mV/mm/s / 100 mV/ip/s (+/-10 %)	4 mV/mm/s / 100 mV/ip/s (+/-10 %)
Ausgangsimpedanz	200 Ohm nominal	200 Ohm nominal
Ausgangs Bias Spannung	+10 C DC	+10 C DC
Rauschen	2–25 kHz = 25 µin/s 10 Hz = 10 µin/s 1.000 Hz = 0,1 in/s	2–25 kHz = 25 µin/s 10 Hz = 10 µin/s 1.000 Hz = 0,1 in/s
Frequenzgang	+/-10 % = 2,5–3.500 Hz +/- 3 db = 1,9–7.000 Hz	+/-10 % = 2,5–3.500 Hz +/- 3 db = 1,9–7.000 Hz
Resonanzfrequenz	Typisch: 16 kHz	Typisch: 16 kHz
Dynamischer Bereich	1.250 mm/s / 50 in/s	1.250 mm/s / 50 in/s
Linearität	+/- 1 % max.	+/- 1 % max.
Aufwärmzeit	< 5 s	< 5 s
Spannungsversorgung	Konstantstrom: 2–10 mA DC, Spannung: +22–28 V DC	Konstantstrom: 2–10 mA DC, Spannung: +22–28 V DC
Verpolungsschutz	vorhanden	vorhanden
Temperaturbereich	-55 °C bis 120 °C	-55 °C bis 120 °C
Feuchtigkeit	Hermetische geschlossen	Hermetische geschlossen
Schockbelastbarkeit	2.500 g pk, kontinuierlich 250 g pk	2.500 g pk, kontinuierlich 250 g pk
ESD Schutz	> 40 V	> 40 V
EMC Emissionen	EN50081-1, EN50081-2	EN50081-1, EN50081-2
EMC Immunität	EN50082-1, EN50082-2	EN50082-1, EN50082-2
Gehäusematerial	Edelstahl 1.4401	Edelstahl 1.4401
Gewicht	95g	165 g
Elektrischer Anschluss	M12	M12
Verschraubungsgewinde	M6	–
Anzugsdrehmoment	2,4 Nm	2,4 Nm
