Luftspaltsensoren für den Messbereich 5–30 mm

Produktbezeichnung: AV-AGT-530-3G

Eigenschaften

  • Luftspaltüberwachung im Bereich von 5 mm bis 30 mm
  • DSP-basierte Linearisierung für hohe Genauigkeit und Stabilität
  • Aktive Temperaturkompensation
  • Widerstandsfähig gegen starke Magnetfelder

Anwendungen

  • Messung und Überwachung von Generatorluftspalten
  • Luftspaltmessung in Motoren zwischen Rotor und Stator

Funktionen

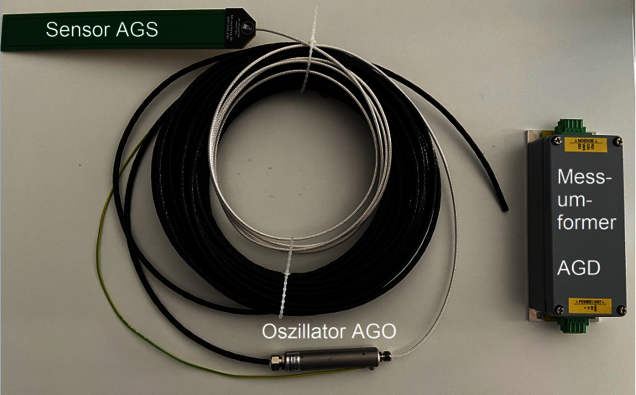

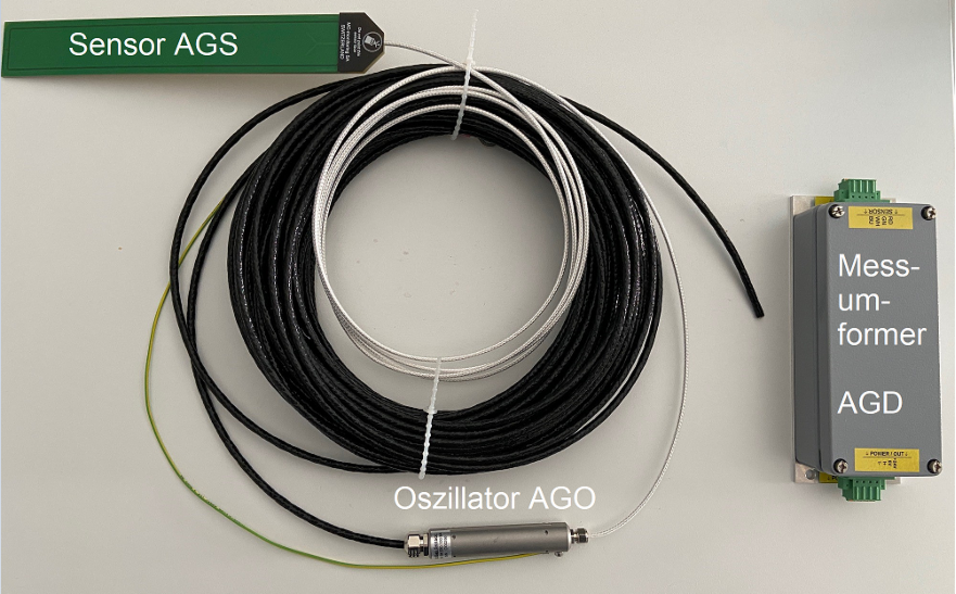

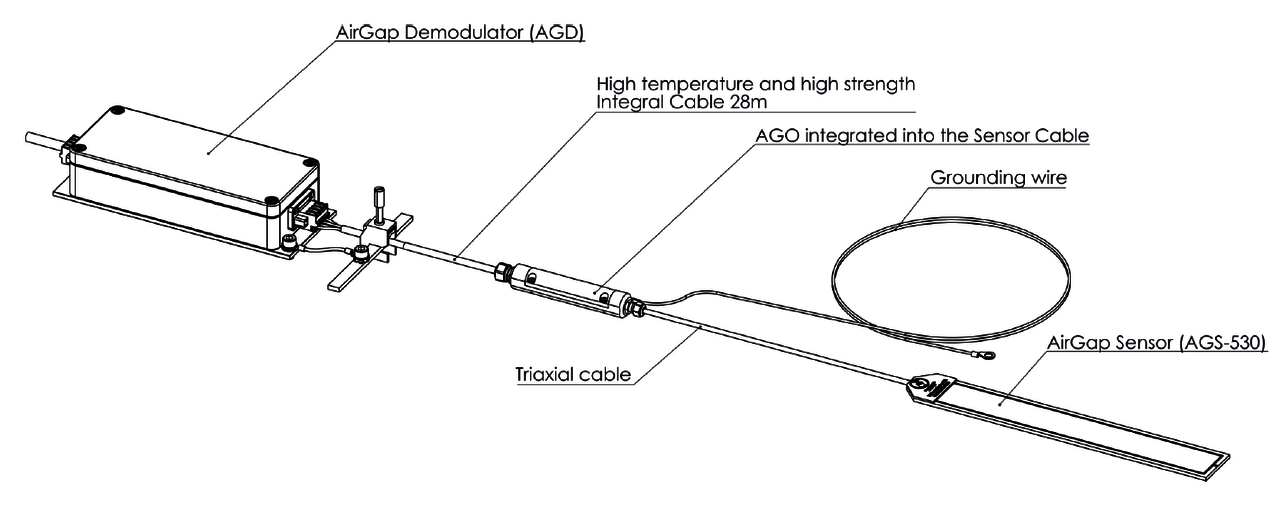

Berührungslose, kapazitive Luftspaltmessketten (AGT) messen den Abstand zwischen der Unterfläche des Sensors und einem metallischen Ziel. Jede Messkette besteht aus einem Sensor (AGS), einem Oszillator (AGO) und einem Messumformer (AGD). Anwendungen liegen bei Generatoren und Ringmotoren.


Messumformer (AGD)

Der Messumformer liefert drei Signalausgänge: MinGap-Spannung (V), Polprofil-Spannung (V), Polprofil- oder MinGap-Strom (mA). Alle Ausgänge sind galvanisch getrennt. Der Stromausgang ist werkseitig auf Pol-Profil eingestellt. Die digitale Technologie in Verbindung mit der aktiven Temperaturkompensation ermöglicht eine Linearisierung, die mit großer Präzision justiert wird. Ergebnis ist ein sehr stabiles und reproduzierbares Verhalten. Das industrielle Metallgehäuse ermöglicht den Einsatz in rauer Umgebung.


Sensor (AGS) und Adapter (AGO)

Konzipiert für lange Lebenszyklen, raue Umgebungen und starke Magnetfelder. Die Form des Sensors ist für die Montage an der Statorwand von Generatoren und Motoren geeignet (Klebung). Werden Funksysteme zur Übertragung der Messwerte eingesetzt, ist auch eine Montage am Rotor möglich. Der Sensor ist mit dem Adapter über ein flexibles Kabel und optional mit einem Stecker verbunden. Der Adapter ist über ein flexibles Kabel (8 m oder 28 m) und einen 4-poligen Steckklemme mit dem Messumformer verbunden.


„Luftspaltsensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen

Betrieb

Ausgangssignale

Spannung
Pol-Profil

Strom
Pol-Profil oder MinGap

Spannung
MinGap

Bereich

2–10 V

4–20 mA

2–10V

Empfindlichkeit

0,32 V/mm

0,64 mA/mm

0,32 V/mm

Ausgangsimpedanz

100 Ohm/ +/- 1 %



100 Ohm/ +/- 1 %

Schleifenwiderstand



Max. 500 Ohm



Linearität

< +/- 4 % für 6–29 mm ; < +/- 6 % für 5–30 mm

Temperaturkoeffizient

< 200 ppm/K

Typische Frequenzantwort (-3dB)

DC bis 1 kHz

Ausgangsrauschen

< 50 mV rms

Toleranz für Austauschbarkeit

< 5 % FS

Linearer Messbereich

5–30 mm

Spannungsversorgung

+24 VDC ±10 %  (Aufwärmzeit: ca. 10 min)

Stromaufnahme

typisch 125 mA

Umgebungsbedingungen

Temperaturbereich

Sensor

Messumformer

Adapter

Betrieb

-15 °C bis +125 °C

-15 °C bis +85 °C

-15 °C bis +85 °C

Lagerung

-40 °C bis 150 °C

-20 °C bis +100 °C

-20 °C bis +100 °C

Luftfeuchtigkeit

bis 95 rel. Feuchte

Schockfestigkeit

IEC 68 2.27 Standard, 15g peak, 11 ms

Vibrationsfestigkeit

IEC 68 2.27 Standard 5g peak, 10 Hz bis 150 Hz

Elektromagnetische Verträglichkeit

EN 61326-2-3/Sensor widersteht 1.5T in 50/60 Hz Magnetfeld

Flüssigkeitsbeständigkeit

widersteht dem Kontakt mit Wasser, Öl, Lösungsmitteln, Säuren ohne Materialzersetzung

Schutzart Messumformer

IP66, EN60529

Abmessungen

Sensor

221 mm x 32 mm x 3,5 mm LxBxH

Oszillator

100 mm lang x Durchmesser 16 mm

Messumformer

170 mm x 63 mm x 40 mm LxBxH


Bestellbezeichnungen

Sensor:

AV-AGS-530 M3
Sensor mit triaxialem Kabel von ca. 1,5 m Länge, Oszillator und 28 m Kabel, steckbare Sensorversion optional erhältlich

Oszillator:

Nur in Verbindung mit steckbarem AV-AGS-530 separat erhältlich.
AV-AGO-208 M3: (8 m) – mit Stecker
AV-AGO-280 M3: (28 m) – mit Stecker

Messumformer:

AV-AGO-530 Messbereich: (5–30 mm)
Aluminiumgehäuse AlSi12 mit 3 mm Montageplatte, Stopfbuchse und 4-poliger Eingangsanschlussbuchse. Silber lackiert, Farbe RAL 7001.

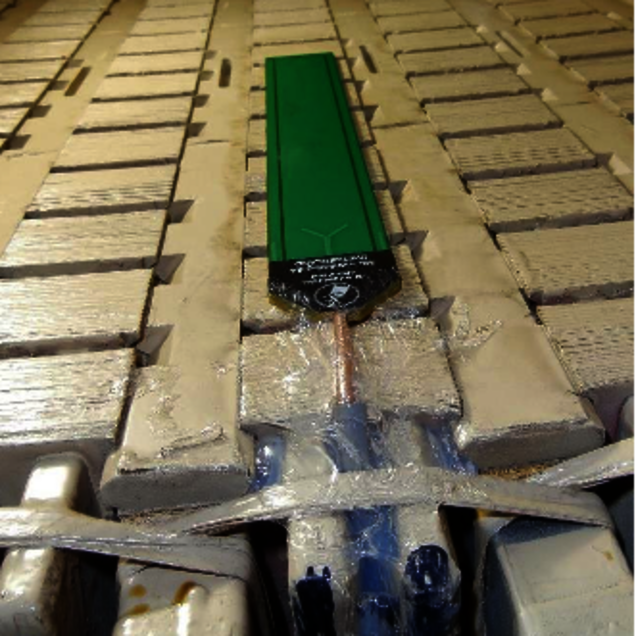

Einbausituation


Zubehör

Als Zubehör wird ein passender Kleber für die Befestigung des Sensors und Spezialsilikon zur Montage der Sensorleitungen geliefert.
