Drehzahlsensoren LED – für hohe Temperaturen AV-ROS-HT-W

LED Hochtemperatur-Drehzahlsensoren

Produktbezeichnung: AV-ROS-HT-W

Eigenschaften

Betriebstemperatur von -25 °C bis 125 °C
Unempfindlichkeit gegen magnetische und elektrische Felder
Geschwindigkeitsmessung von 1 bis 50.000 U/min
sichtbare Lichtquelle
Entfernung zur Reflexionsmarke bis zu 0,76 m
maximaler Versatzwinkel von 30 Grad zum rotierenden Objekt
7,6 m langes, abgeschirmtes Kabel, direkt am Sensor vergossen
Gehäuse aus Edelstahl

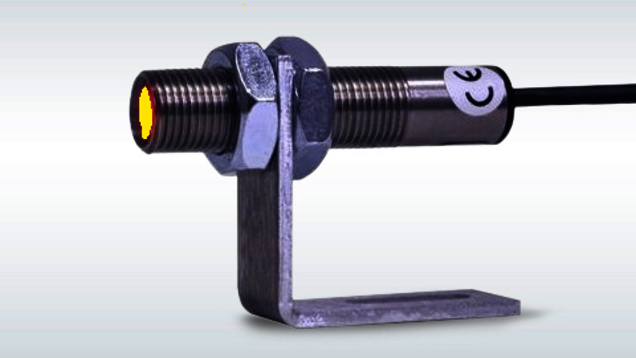

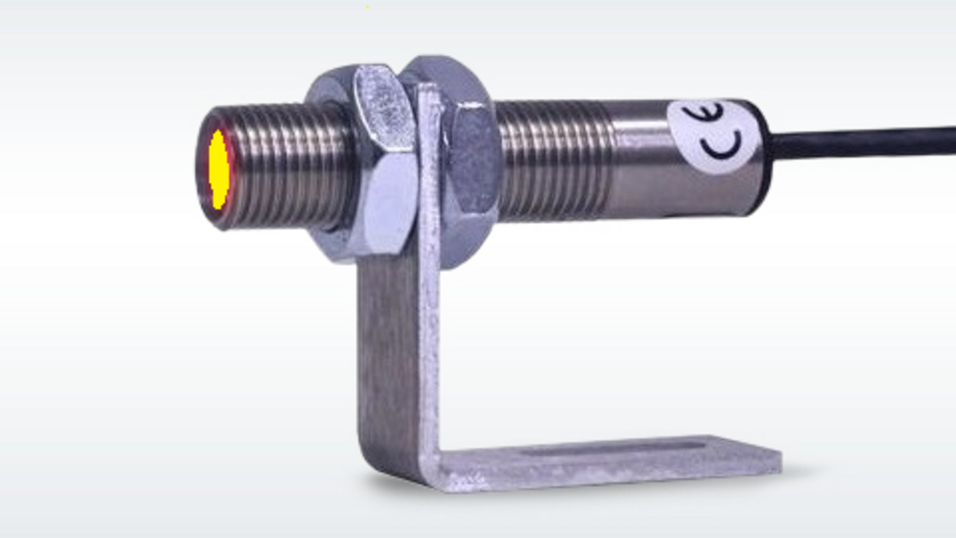

optischer Hochtemperatur LED Drehzahlsensor

Spezifikationen

Drehzahlbereich	1–50.000 U/min
Beleuchtung	Sichtbare Lichtquelle
Ziel	Reflexionsfolie
Betriebsbereich	bis 0,76 m
Versorgung	6–24 VDC @ 40 mA, max
Ausgangssignal	Positive Flanke bei vorhandenem Ziel -Ausgangsspannung = Versorgung
Betriebstemperatur	-25° bis 125 °C
Verbindung	Verzinnte Drahtenden
Kabellänge	7,6 m
Material	Edelstahl, wird mit Montagebügel und zwei M16 Muttern geliefert
Abmessungen	Gewinde Durchmesser M16 x 1,5 x 74 mm lang

Anschlussplan

Funktion	Drahtfarbe	Bezeichnung
Spannungsversorgung Plus	Rot	6–24 VDC
Spannungsversorgung Masse	Schwarz	0 V
Signalausgang (+V Puls bis 0 V)	Weiß	Signal
Gehäusemasse	Abschirmung	Masse

Anwendungen

Der externe optische Hochtemperatursensor AV-ROS-HT-W-25 ist in der Lage, einen reflektierten Puls von einem aus reflektierendem Band bestehenden Ziel in Entfernungen von bis zu 0,76 m vom rotierenden Objekt und in Winkeln von bis zu 30 Grad zu erkennen. Für die meisten Anwendungen sollte ein 12 mm quadratisches Stück reflektierendes Band (T-5) auf einen sauberen Bereich auf dem rotierenden Objekt aufgebracht werden.

Zeichnung optischer Hochtemperatur LED Drehzahlsensor

Hinweis

Das mit dem AV-ROS-HT-W-25 mitgelieferte T-5-Band ist für eine kontinuierliche Belastung bei 79,4 °C und für eine kurzzeitige Belastung (30 Minuten) bei 121 °C ausgelegt. Der Sensor sollte so montiert und optisch ausgerichtet sein, dass er das Messobjekt einmal pro Umdrehung beleuchtet. Der Benutzer muss den AV-ROS-HT-W-25 "ruhig" halten oder montieren, um eine genaue Messung zu erhalten. Es wird empfohlen, den optischen Sensor in einem leichten Winkel (15 Grad) zur Senkrechten anzubringen, sodass der Sensor nur Impulse von der reflektierenden Markierung empfängt. Der AV-ROS-HT-W-25 sollte mindestens 2,5 cm vom reflektierenden Messobjekt entfernt sein, um eine Fehltriggerung zu vermeiden.

Um die EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) einzuhalten: Dieses Produkt kann Material enthalten, das für die menschliche Gesundheit und die Umwelt gefährlich sein könnte. Dieses Produkt NICHT als unsortierten Hausmüll entsorgen. Dieses Produkt muss in Übereinstimmung mit den örtlichen Vorschriften recycelt werden, wenden Sie sich für weitere Informationen an Ihre örtlichen Behörden. CE-konform (mit mitgeliefertem Ferrit). RoHS-konform. Erfüllt die Sicherheitsanforderungen der IEC6101010-1. Dieses Produkt ist nicht wasserdicht.
