Universal-Ladung Beschleunigungssensoren AVKD37/AVKD41

Universal-Ladungs-Beschleunigungssensoren

Produktbezeichnung: AVKD37 und AVKD41

Eigenschaften

Preiswerte Präzisionsaufnehmer mit Kompressionskeramik
Ladungsausgang, keine Hilfsenergie erforderlich
Hoher Dynamikbereich
Robustes Edelstahlgehäuse
Befestigung mit M5-Gewinde im Boden

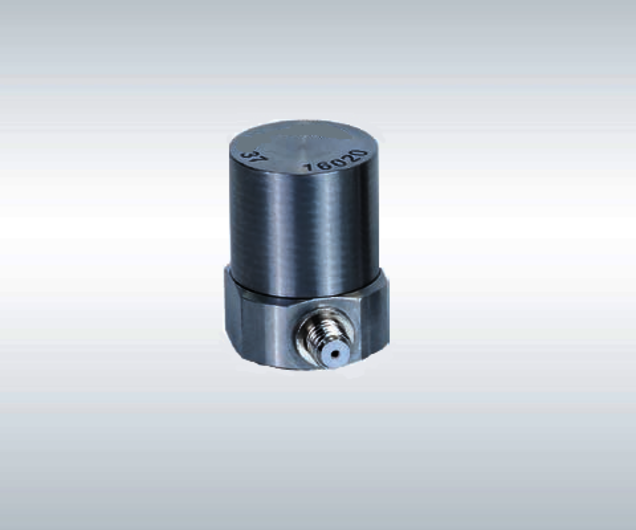

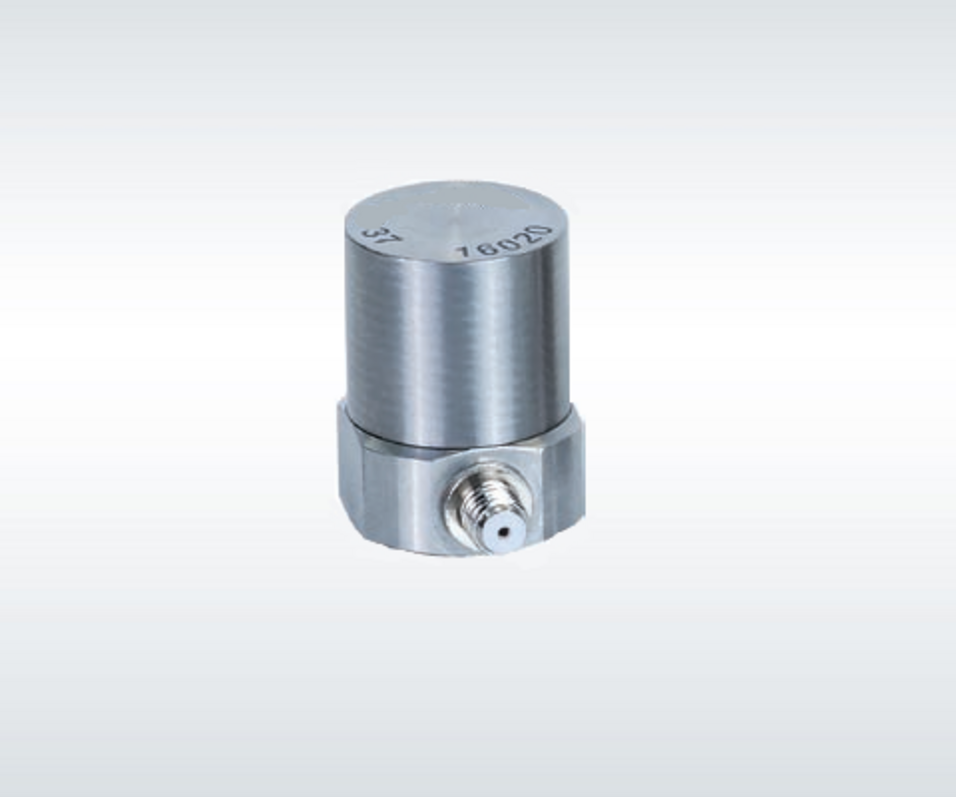

KD37 Hochtemperatur Beschleunigungssensoren mit axialem Kabelabgang — AVKD37

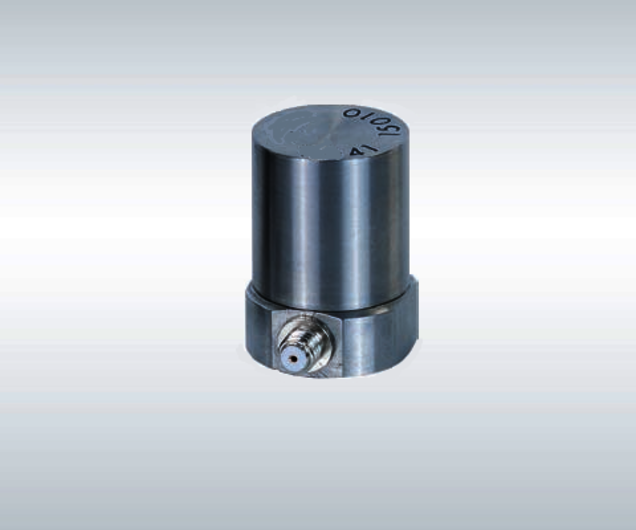

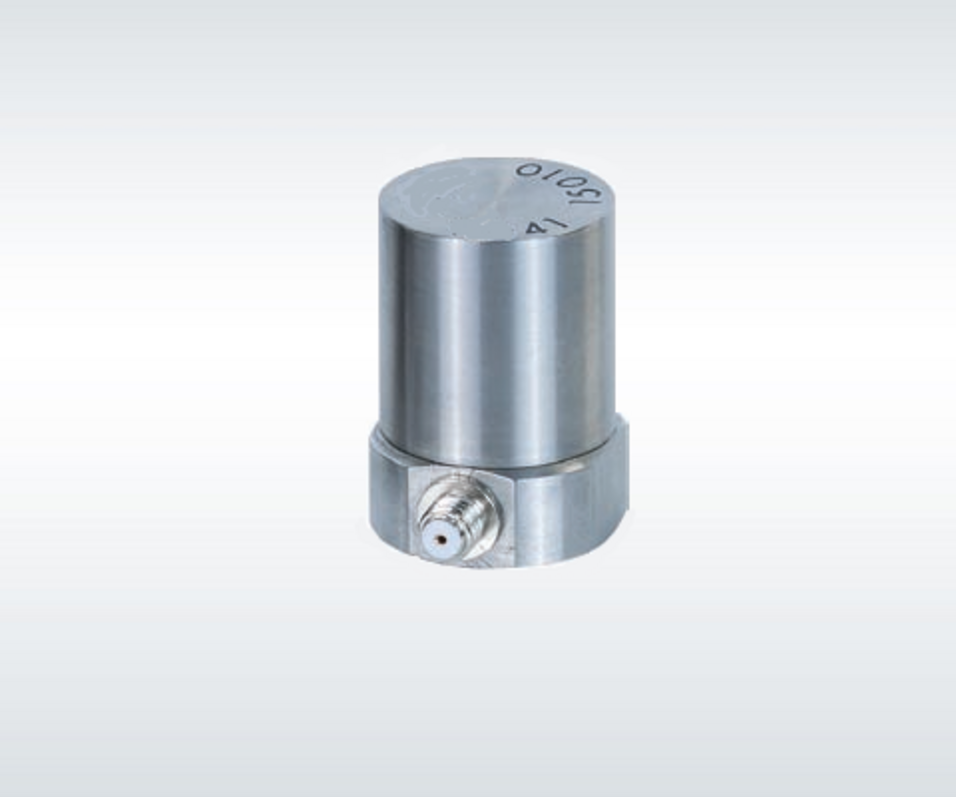

KD41 Hochtemperatur Beschleunigungssensoren mit radialem Kabelabgang — AVKD41

Spezifikationen

	AVKD37	AVKD41
Ausgang	Ladung	Ladung
Piezosystem	Kompressionsprinzip	Kompressionsprinzip
Spannungsübertragungsfaktor B_US	60 ± 20 % pC/g	100 ± 20 % pC/g
Messbereich	+5.000 bis -1.000 g	+1.000 bis -300 g

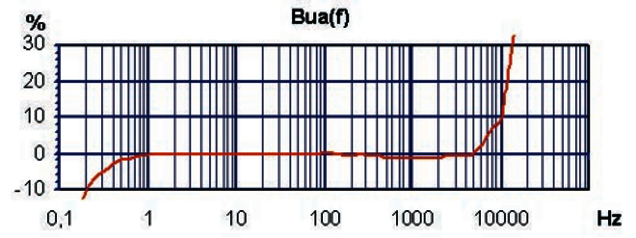

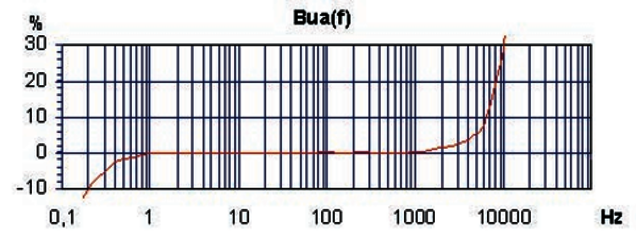

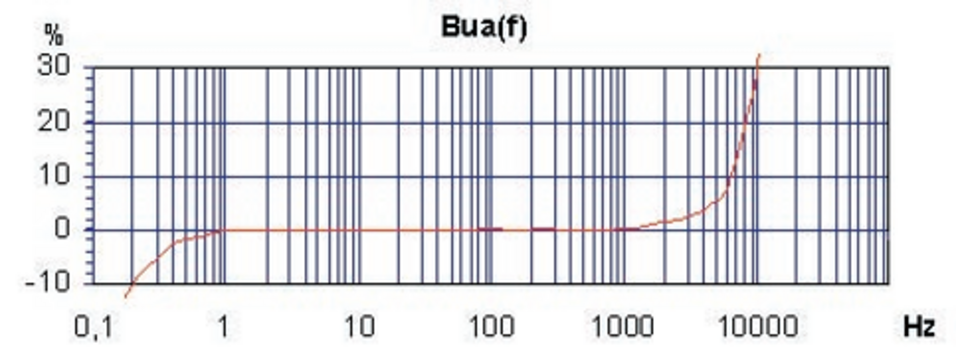

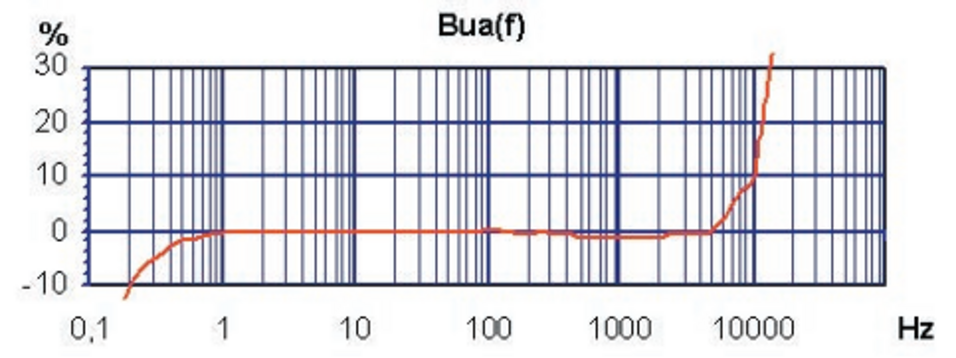

Linearer Frequenzgang f_3dB f_10% f_5%	15.000 Hz 10.000 Hz 7.000 Hz	11.000 Hz 6.500 Hz 5.000 Hz
Resonanzfrequenz f_res	> 25 kHz	> 20 kHz
Querrichtungsfaktor	< 10 %	< 10 %
Kapazität (ohne Kabel) C_I	0,8 nF	0,8 nF
Arbeitstemperaturbereich	-35/150 °C	-35/150 °C
Temp.-Koeffizient der Empfindlichkeit	0,07 %/K	0,07 %/K
Temp.-Koeffizient der Kapazität	0,26 %/K	0,27 %/K
Temperatursprungempfindlichkeit	30 ms^-2/K	30 ms^-2/K
Messobjektdehnungsempfindlichkeit	0,2 ms^-2/µD	0,2 ms^-2/µD
Magnetfeldempfindlichkeit	10 ms^-2/T	10 ms^-2/T
Schalldruckempfindlichkeit	0,1 ms^-2/kPa	0,01 ms^-2/kPa
Masse ohne Kabel	45 g	60 g
Gehäusematerial	Edelstahl	Edelstahl
Kabelanschluss	Radial	Radial
Buchse	UNF 10-32	UNF 10-32
Befestigungsgewinde	M5	M5

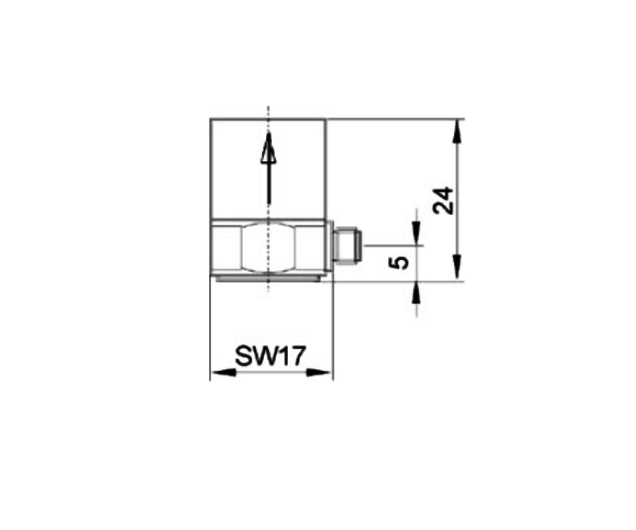

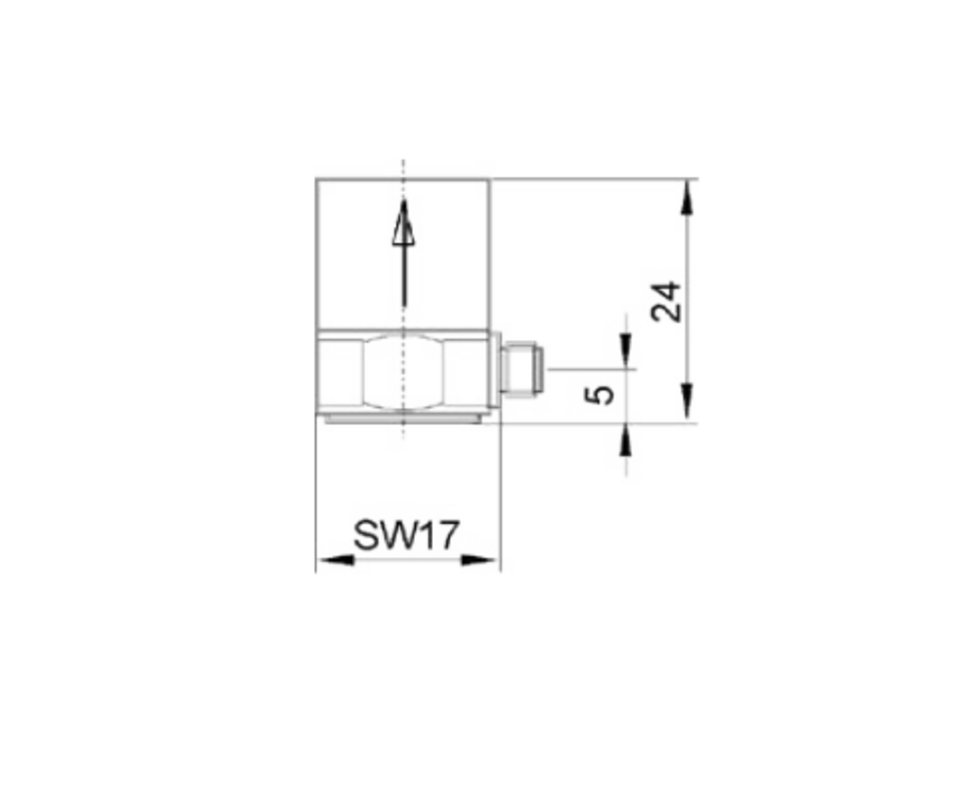

Zeichnung KD37 Hochtemperatur Beschleunigungssensoren mit axialem Kabelabgang — AVKD37

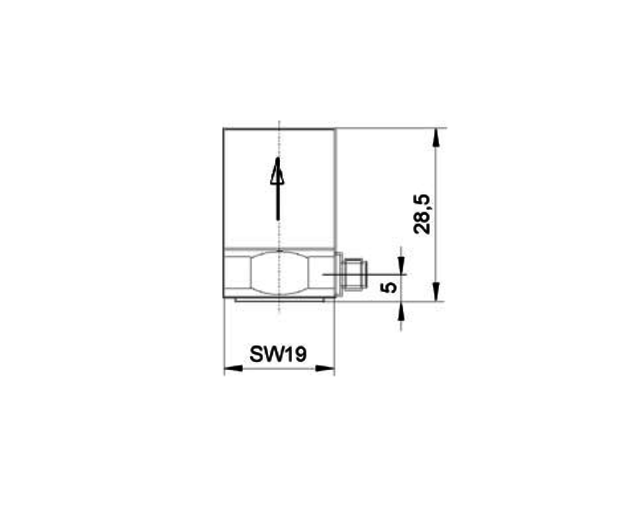

Zeichnung KD41 Hochtemperatur Beschleunigungssensoren mit radialem Kabelabgang — AVKD41

Anschlusszubehör

AV009-UNF-UNF-1,5: Störarmes Kabel 2 x UNF 10-32; 1,5 m lang; 120 °C
AV009/T-UNF-UNF-1,5: Störarmes Kabel 2 x UNF 10-32; 1,5 m lang, 200 °C
AV009-UNF-BNC-1,5: Störarmes Kabel UNF 10-32 / BNC; 1,5 m lang; 120 °C
AV010-UNF-BNC-5/10: Störarmes UNF 10-32 / BNC; 5 / 10 m lang; 120 °C
AV016: Kupplung für 2 UNF 10-32-Stecker (120 °C)
AV017: Adapter UNF 10-32 / BNC männlich (80 °C)
AV117: Adapter UNF 10-32 / BNC weiblich (80 °C)
AV025: Adapter UNF 10-32 / TNC männlich (80 °C)

Befestigungszubehör

AV001: Tastspitze M5
AV003: Gewindestift M5
AV006: Isolierflansch M5
AV029: Isolierendes Klebepad M5 (80 °C)
AV045: Gewindeadapter M5 / UNF 10-32
AV046: Gewindeadapter M5 / 1/4"-28
AV008: Haftmagnet M5 (80 °C)
AV030: Triaxial-Montagewürfel M5

Bestelloptionen

KD37/01 und KD41/01: Aufnehmer mit Zubehör-Paket;
Inhalt: Kabel AV009/T-UNF-BNC-1,5, Gewindestift AV003, Klebewachs AV002, Isolierflansch AV006, Tastspitze AV001, Haftmagnet AV008, Bedienungsanleitung, Kennblatt

KD37 und KD41: Nur Aufnehmer, mit individuellem Kennblatt

Hinweis

Hinweis zur Kalibrierung: Dieser Beschleunigungsaufnehmer wird mit einem Listenprotokoll ausgeliefert, das die individuell gemessene Empfindlichkeit enthält.
