Hochtemperatur-Ladungs-Beschleunigungssensoren AVKS56/AVKS57

Hochtemperatur-Ladungs-Beschleunigungssensoren

Produktbezeichnung: AVKS56 und AVKS57

Eigenschaften

Universalaufnehmer mit Scherkeramik
Betriebstemperatur bis 250 °C
Unempfindlich gegen Temperaturänderung und unempfindlich gegen Messobjektdehnung
Ladungsausgang, keine Hilfsenergie erforderlich
Hoher Dynamikbereich
Hohe Resonanzfrequenz
Robustes Edelstahlgehäuse, Befestigung mit M5-Gewinde im Boden

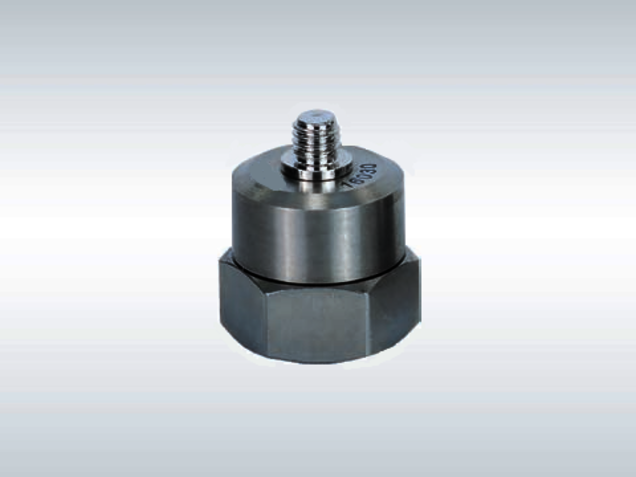

KS56 Industrie Beschleunigungssensoren mit axialem Kabelabgang — AVKS56

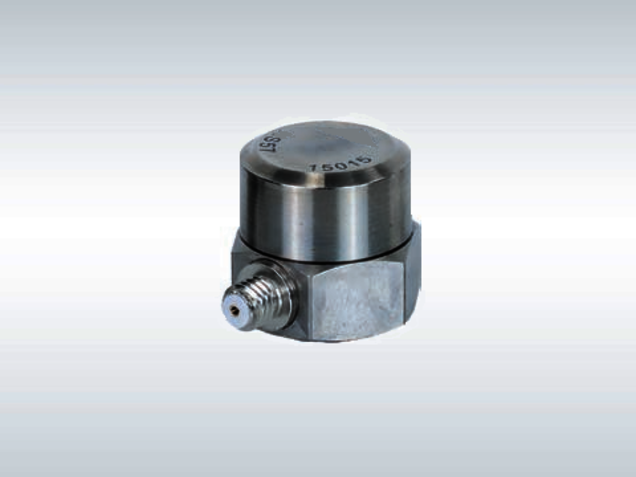

KS57 Industrie Beschleunigungssensoren mit radialem Kabelabgang — AVKS57

Spezifikationen

	AVKS56	AVKS57
Ausgang	Ladung	Ladung
Piezosystem	Scherprinzip	Scherprinzip
Spannungsübertragungsfaktor B_US	18 ± 20 % pC/g	18 ± 20 % pC/g
Messbereich	± 4.000 g	± 4.000 g
Bruchbeschleunigung a_max	8.000 g	8.000 g

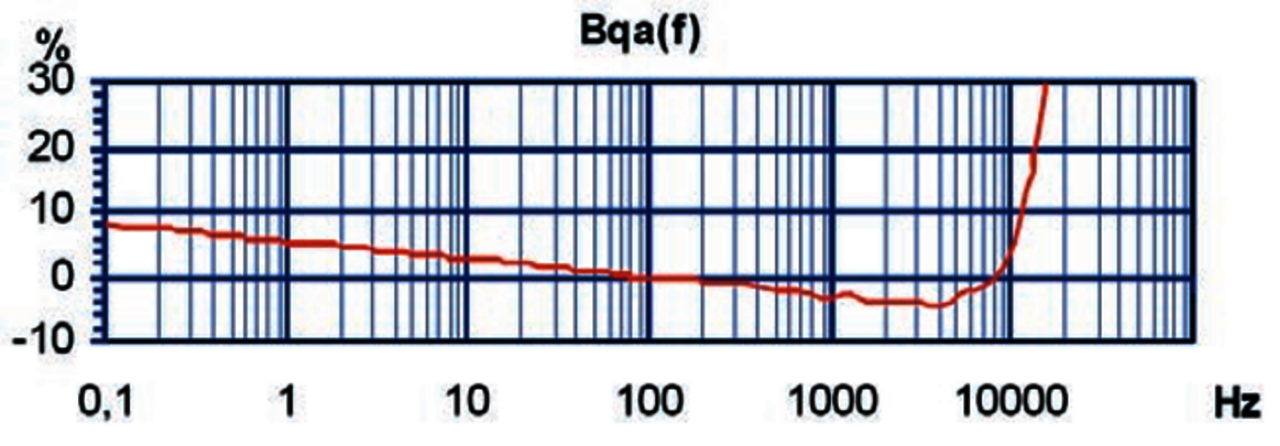

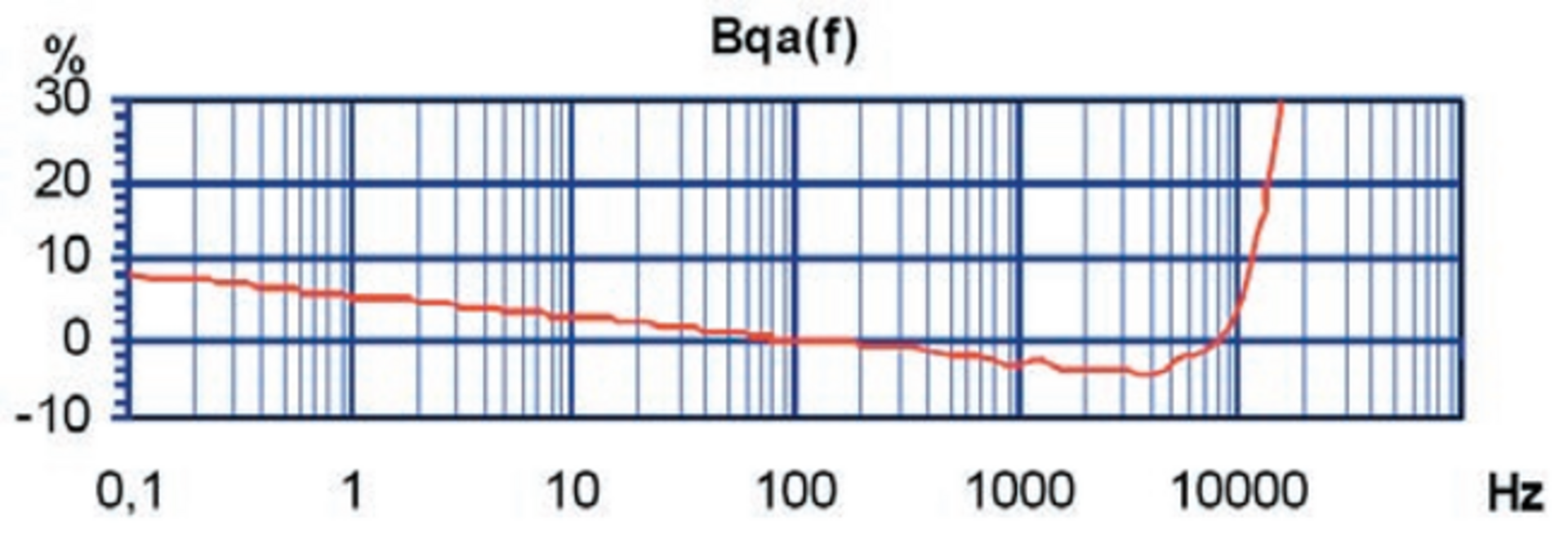

Linearer Frequenzgang f_3dB f_10% f_5%	17.000 Hz 11.000 Hz 10.000 Hz	17.000 Hz 11.000 Hz 10.000 Hz
Resonanzfrequenz f_res	> 29 kHz (+30 dB)	> 29 kHz (+30 dB)
Querrichtungsfaktor	< 5 %	< 5 %
Kapazität (ohne Kabel) C_I	370 pF	370 pF
Isolationswiderstand R_I	> 20 G	> 20 G
Arbeitstemperaturbereich	-30/250 °C	-30/250 °C

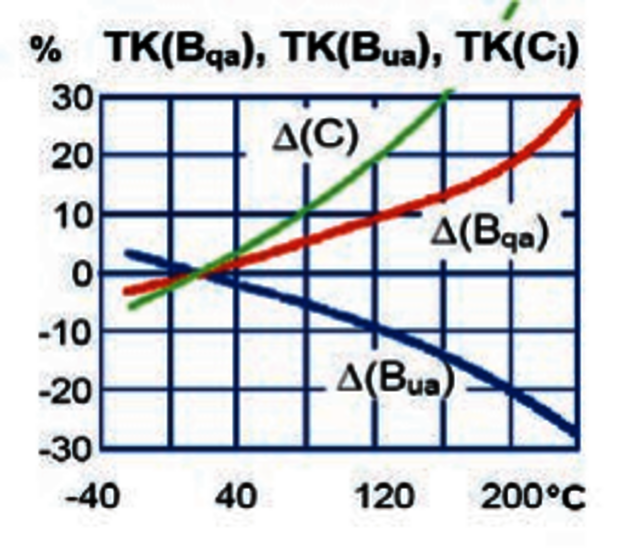

Temp.-Koeffizient des Ladungsübertragungsfaktor 25 °C 150 °C 250 °C	+0,08 %/K +0,10 %/K +0,13 %/K	+0,08 %/K +0,10 %/K +0,13 %/K
Temp.-Koeffizient des Spannungsübertragungsfaktor* 25 °C 150 °C 250 °C	-0,07 %/K -0,09 %/K -0,12 %/K	-0,07 %/K -0,09 %/K -0,12 %/K
Temp.-Koeffizient der Kapazität 25 °C 150 °C 250 °C	+0,15 %/K +0,20 %/K +0,34 %/K	+0,15 %/K +0,20 %/K +0,34 %/K
Temperatursprungempfindlichkeit	0,02 ms^-2/K	0,02 ms^-2/K
Magnetfeldempfindlichkeit	2 ms^-2/T	2 ms^-2/T
Masse ohne Kabel	23 g	23 g
Gehäusematerial	Edelstahl	Edelstahl
Kabelanschluss	Axial	Radial
Buchse	UNF 10-32	UNF 10-32
Befestigungsgewinde	M5	M5

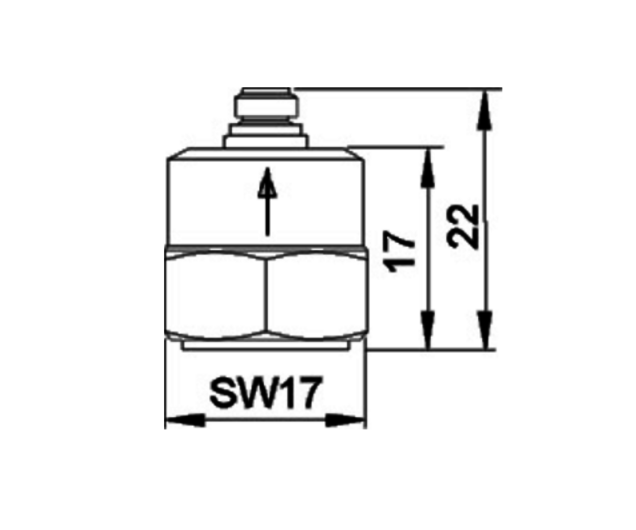

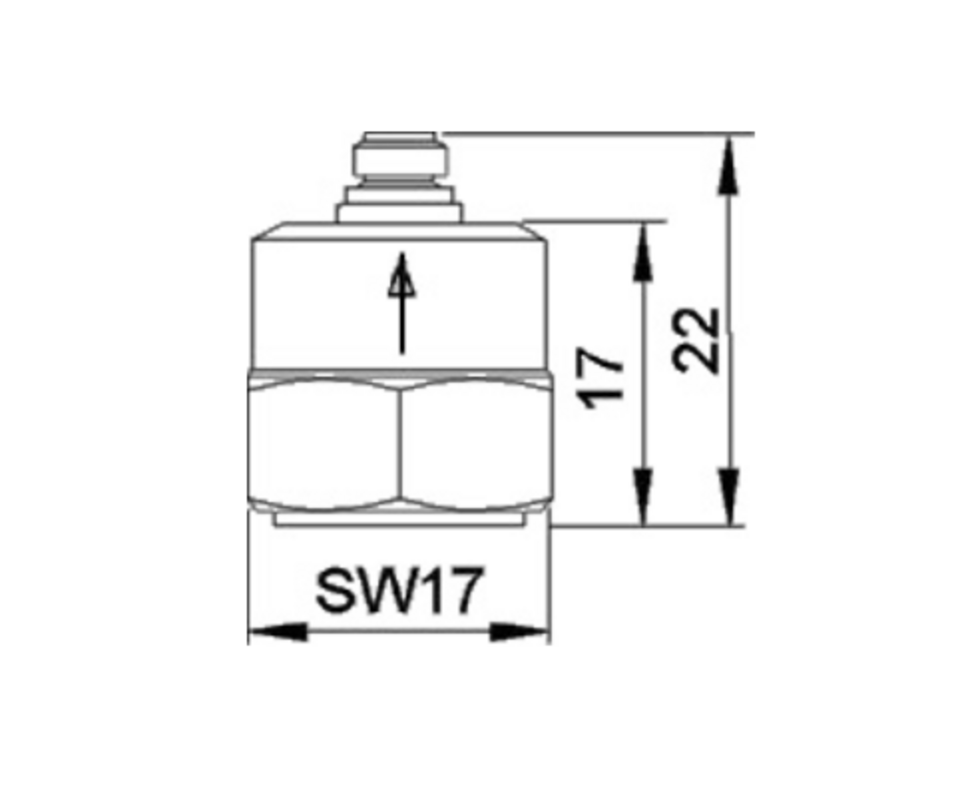

Zeichnung KS56 Industrie Beschleunigungssensoren mit axialem Kabelabgang — AVKS56

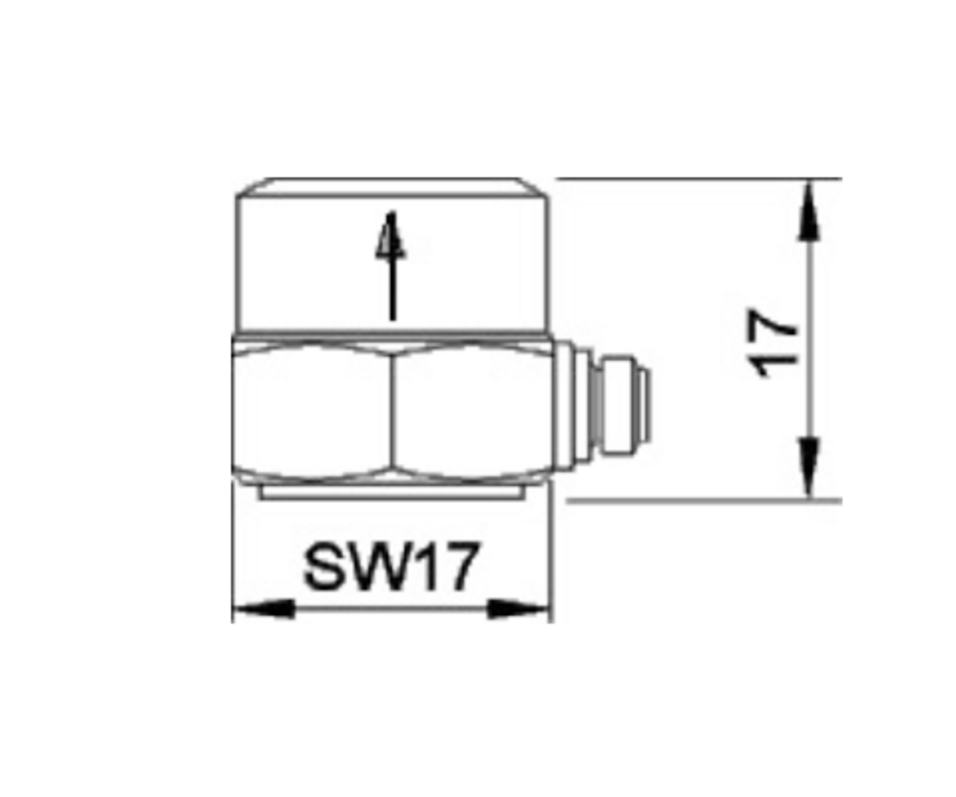

Zeichnung KS57 Industrie Beschleunigungssensoren mit radialem Kabelabgang — AVKS57

Anschlusszubehör

AV009-UNF-UNF-1,5: Störarmes Kabel 2 x UNF 10-32; 1,5 m lang; 120 °C
AV009/T-UNF-UNF-1,5: Störarmes Kabel 2 x UNF 10-32; 1,5 m lang, 200 °C
AV009-UNF-BNC-1,5: Störarmes Kabel UNF 10-32 / BNC; 1,5 m lang; 120 °C
AV010-UNF-BNC-5/10: Störarmes UNF 10-32 / BNC; 5 / 10 m lang; 120 °C
AV016: Kupplung für 2 UNF 10-32-Stecker (120 °C)
AV017: Adapter UNF 10-32 / BNC männlich (80 °C)
AV117: Adapter UNF 10-32 / BNC weiblich (80 °C)
AV025: Adapter UNF 10-32 / TNC männlich (80 °C)

Befestigungszubehör

AV001: Tastspitze M5
AV003: Gewindestift M5
AV006: Isolierflansch M5
AV029: Isolierendes Klebepad M5 (80 °C)
AV045: Gewindeadapter M5 / UNF 10-32
AV046: Gewindeadapter M5 / 1/4"-28
AV008: Haftmagnet M5 (80 °C)
AV030: Triaxial-Montagewürfel M5

Bestelloptionen

KS56/01 und KS57/01: Aufnehmer mit Zubehör-Paket;
Inhalt: Kabel AV009/T-UNF-BNC-1,5, Gewindestift AV003, Klebewachs AV002, Isolierflansch AV006, Tastspitze AV001, Haftmagnet AV008, Bedienungsanleitung, Kennblatt

KS56 und KS57: Nur Aufnehmer, mit individuellem Kennblatt
