Beschleunigungssensoren mit Temperaturfühler

Industrie Beschleunigungssensoren mit kombiniertem Temperatursensor

Produktbezeichnung: AV103T und AV104T

Eigenschaften

für industriellen Einsatz
mit integriertem Temperatursensor
IEPE – Konstantstrom – Versorgung
Empfindlichkeiten 100 mV/g
Messbereich: +/- 80g
linear bis 15 kHz (3 dB)
galvanisch entkoppelt
Laser verschweißtes Gehäuse
Robuster MIL- Kabelanschluss

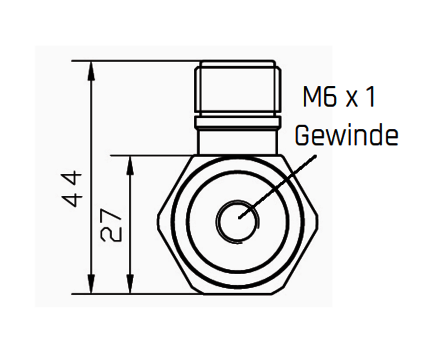

AV103T: M6-Befestigungsgewinde im Boden
AV104T: M6-Durchgangsloch

„Beschleunigungssensoren“ kurz im Video erklärt

Weitere interessante Videos – von Sensoren bis zu Komplettlösungen zur Überwachung, Visualisierung und Messwerterfassung von Maschinenschwingungen oder Lagerzuständen finden Sie hier: YouTube-Channel @AVIBIAGmbH

Spezifikationen

Messtechnische Eigenschaften
Empfindlichkeit（±5％）	100 mV/g
Messbereich	±80 g
Linearität	1 %
Frequenzgang (±10%)	0,7–10.000 Hz
Frequenzgang (±3 dB)	0,4–15.000 Hz
Resonanzfrequenz AV103T/AV104T	30/25 kHz
Querempfindlichkeit	≤ 5 %
Elektrische Eigenschaften Vibration
Bias-Spannung	10,5–13,5 V DC, typisch: 12 V DC
Konstantstrom	2–20 mA, typisch 4 mA
Speisespannung	18–30 V DC, typisch: 24 V DC
Einschwingzeit	≤ 2 s
Elektrisches Rauschen 10 Hz	14 µg/√Hz
Elektrisches Rauschen 100 Hz	5 µg/√Hz
Elektrisches Rauschen 1.000 Hz	3 µg/√Hz
Ausgangsimpedanz	＜ 100 Ω
Isolationswiderstand	＞ 10⁸ Ω
Elektrische Eigenschaften Temperatur
Messbereich	-40-120 °C
Empfindlichkeit	10 mV/K
Spannugs-Offset bei 25°C	750 mV
Mechanische Eigenschaften
Maximale Schockbelastung	5.000 g
Befestigungsgewinde	M6
Gewicht AV103T/AV104T	86/126 g
Versiegelungsverfahren	Laserschweißen
Schutzklasse	IP68
Gehäusematerial	Edelstahl 316L

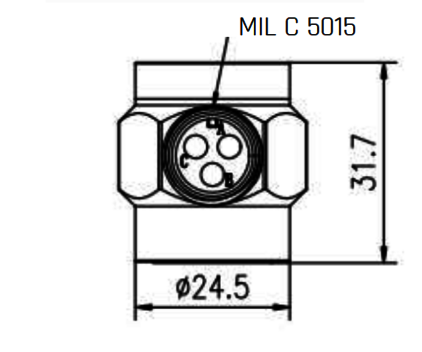

Anschlussstecker	2-polig Mil-C-5015
Anschlussrichtung AV103T/AV104T	axial/radial
Betriebstemperatur	-40 bis 120 °C
Montagedrehmoment	2,7–6,8 Nm (Gewinde M6)
Zertifikate	CE
