Schnelle und mobile 2-8 Kanal USB Messwerterfassung für Prüfstand und Versuch

Produktbezeichnung: AVIBeamer

Eigenschaften

AVIBeamer – Flexible Schwingungsanalyse fürs Labor, Prüfstand und unterwegs

Überall wo Schwingungen oder transiente Vorgänge gemessen werden, finden die AVIBeamer ihren Einsatz. Rotierende Teile in Antrieben, Getrieben, Pumpen, Lüftern und vielen anderen technischen Erzeugnissen verursachen Schwingungen. Transiente Vorgänge müssen zeitlich hoch aufgelöst erfasst werden. Auch wiederkehrende Einwirkungen, wie z.B. Baubetrieb oder Fahrzeugverkehr, erzeugen störende Schwingungen. In zahlreichen Standards, wie z.B. der DIN ISO 10816 oder der Maschinenrichtlinie, werden aussagekräftige Kennwerte definiert. Diese werden mit den AVIMatrix-Software Modulen gemessen und erlauben so eine sichere Beurteilung zum Schwingungszustand. Ihren Einsatz finden die AVIMatrix Module im gesamten Produktzyklus - Entwicklung, Fertigung, Service, Endkontrolle, Prüfstand.

  • Parallele Messung mit 2 Kanalmodule (kaskadierbar)  in Echtzeit
  • Kompakt, pro Gerät nur 350g leicht
  • 2 AC-Analogeingänge (mV, IEPE, TEDS) , 24bit, je 96kHz Abtastrate
  • 2 x Digitaler Triggereingang

Anwendungsgebiete

  • Schwingungsmessung und -diagnose an rotierenden Maschinen
  • Qualitätskontrolle in der Produktion im Feld und Service
  • Laboruntersuchungen, Prüfstand und Technikum, Test und Erprobung
  • Mobile Messungen.

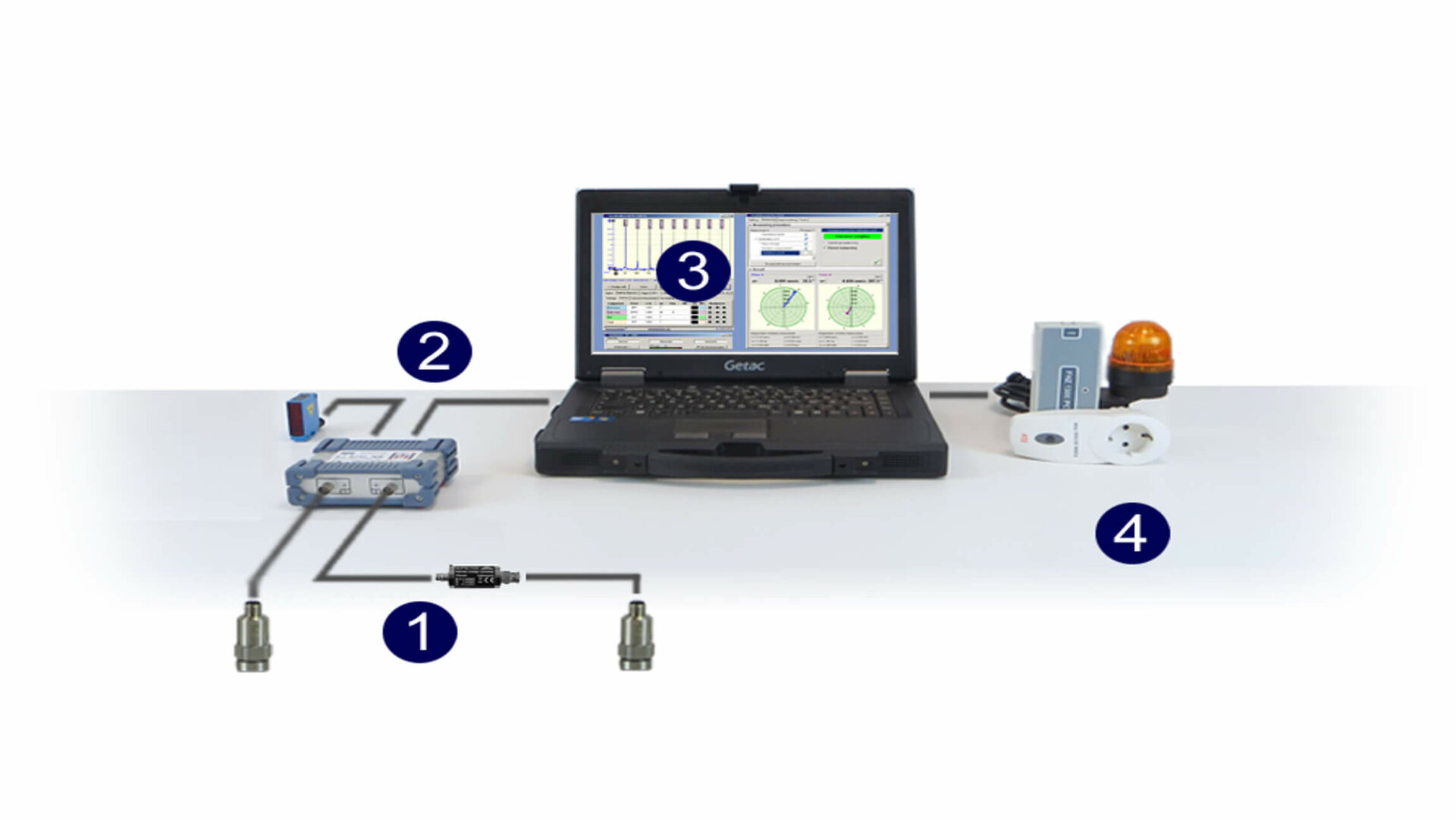

Systemaufbau

1) Piezoelektrische IEPE Sensoren, oder Spannungen

2) Ein oder mehrere AVIBeamer werden am USB Eingang des PCs angeschlossen. Der PC versorgt die AVIBeamer mit Energie.

3) Die Software-Instrumente arbeiten alle zeitgleich auf dem PC. Sie kombinieren die Instrumente nach Belieben.

4) Ereignismelder bieten die Möglichkeit, Meldungen oder andere Ereignisse aus Instrumenten abzusetzen

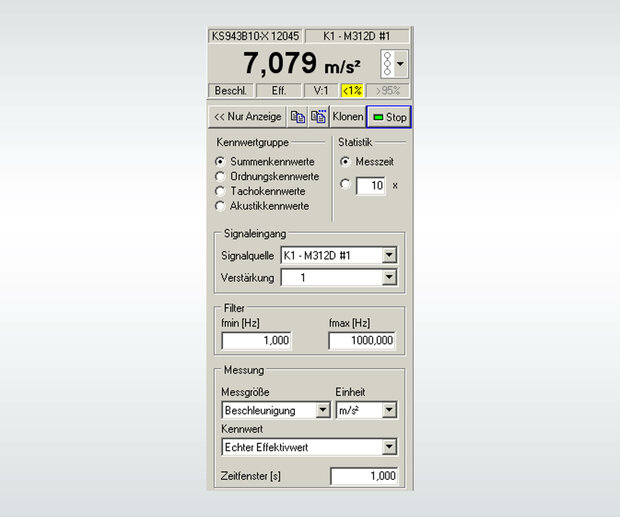

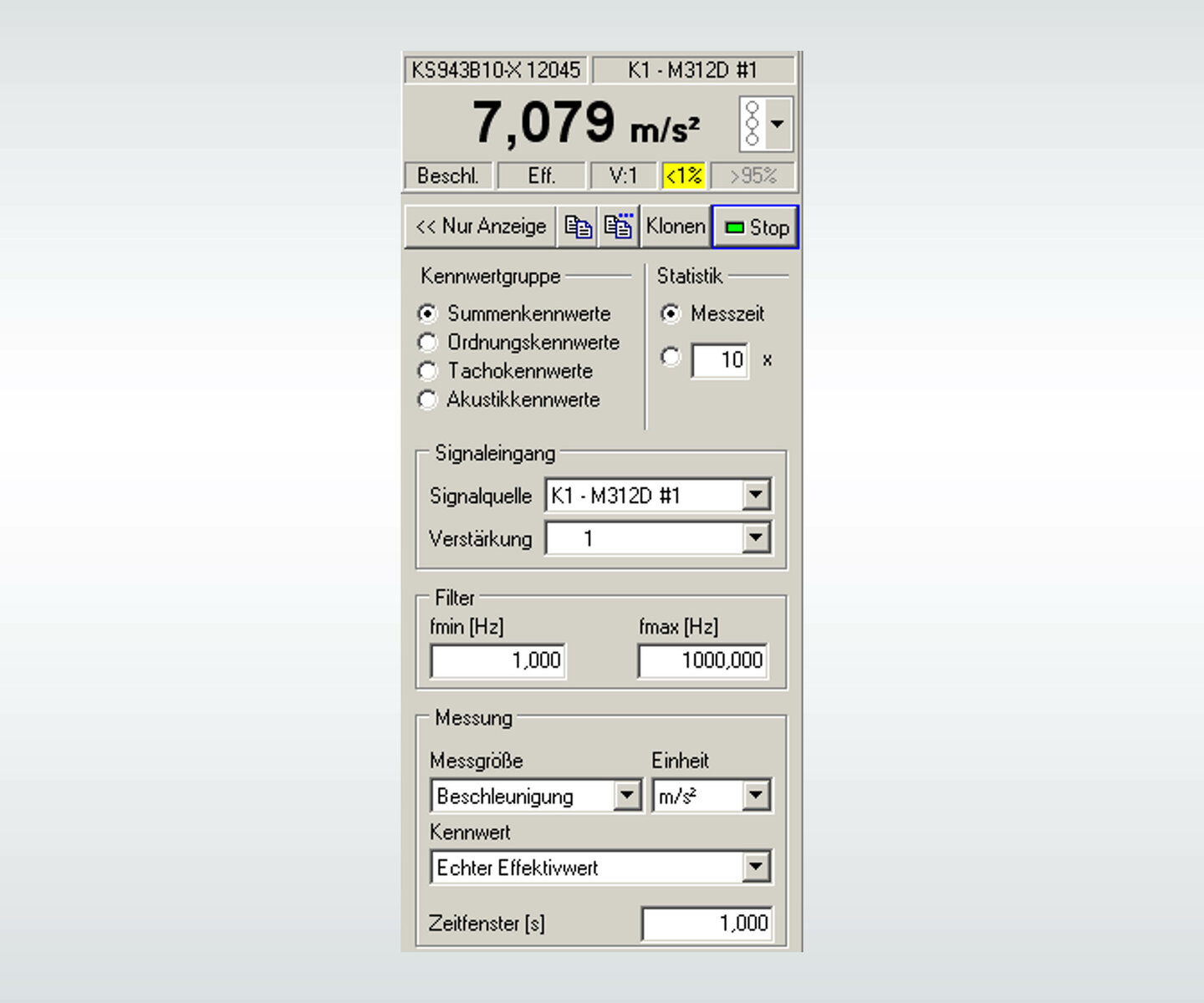

Softwaremodul AVIMeter

  • Amplitudenwert als fünfstelliger Zahlenwert
  • Anzeige wählbar zwischen Schwingbeschleunigung, Schwinggeschwindigkeit und Schwingweg
  • Effektivwert, positiver, negativer und betragsmäßiger Spitzenwert, Momentanwert
  • Mittelwertbildung
  • Drehzahlmessung mit Reflexlichtschranke (nur AVIMeter Pro)
  • Hauptfrequenzmessung (nur AVIMeter Pro)
  • Ordnungskennwerte bei Drehfrequenz oder deren Vielfachen (nur AVIMeter Pro)
  • Schallpegelmessung mit A- und C-Bewertung, Lärmdosismessung (nur AVIMeter Pro)
  • Klirrfaktormessung (nur AVIMeter Pro)
  • Mittels Klonfunktion können bis zu vier AVIMeter
  • mit unterschiedlichen Einstellungen gleichzeitig messen
  • Offline-Messung möglich
Hochpassfilter0,1 bis 39.990 Hz* (0,3 bis 1.990 Hz)**; 4/16/64 Pole
Tiefpassfilter1 bis 40.000 Hz* (10 bis 2.000 Hz)**; 4/16/64 Pole

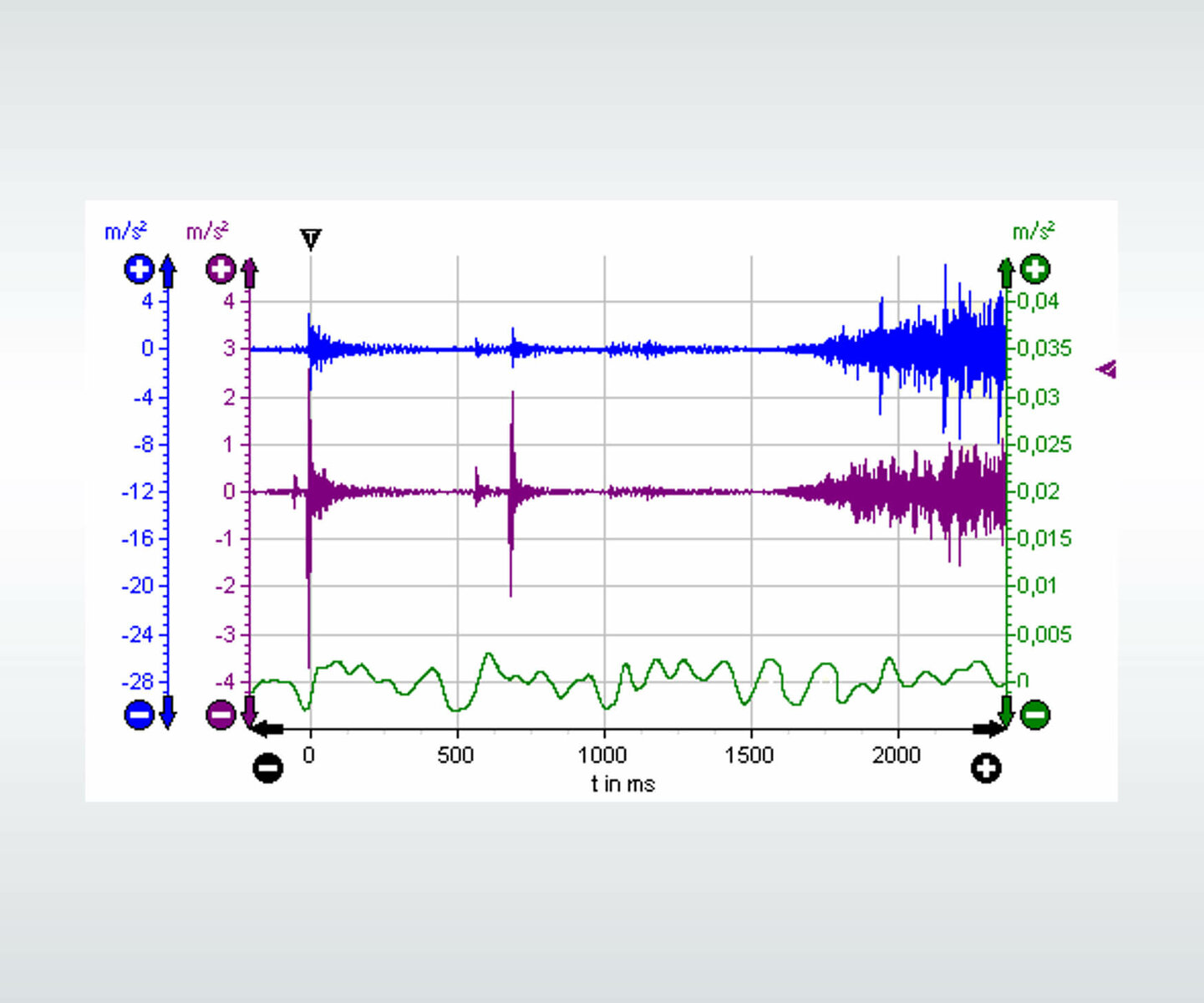

Softwaremodul AVIScope

  • Darstellung des Zeitverlaufs von transienten Signalen der Schwingbeschleunigung
  • AVIScope zeigt auch den Zeitverlauf von Schwinggeschwindigkeit und Schwingweg an
  • Gut geeignet für die Untersuchung von Stoßvorgängen und für Fallversuche
  • Speichertiefe für 110 s Posttrigger- und 1 s Pretrigger-Echtzeitaufzeichnung
  • Zwei Messcursoren
  • Exportfunktion zur Weiterverarbeitung der Messergebnisse als Grafik oder Text
  • Bis zu vier Signale in einem Fenster
  • Messung der Abklingzeit
  • Messung von HIC (Head Injury Criterion)
  • AVIScope kann eine Frequenzanalyse in AVIAnalyzer triggern
  • Externe Meldegeräte
  • Offline-Messung möglich
Triggermodifreilaufend, wiederholend, einmalig, positive/negative Flanke, Pegel frei wählbar
Zeitachse1–10.000 ms; Auflösung 0,1 ms

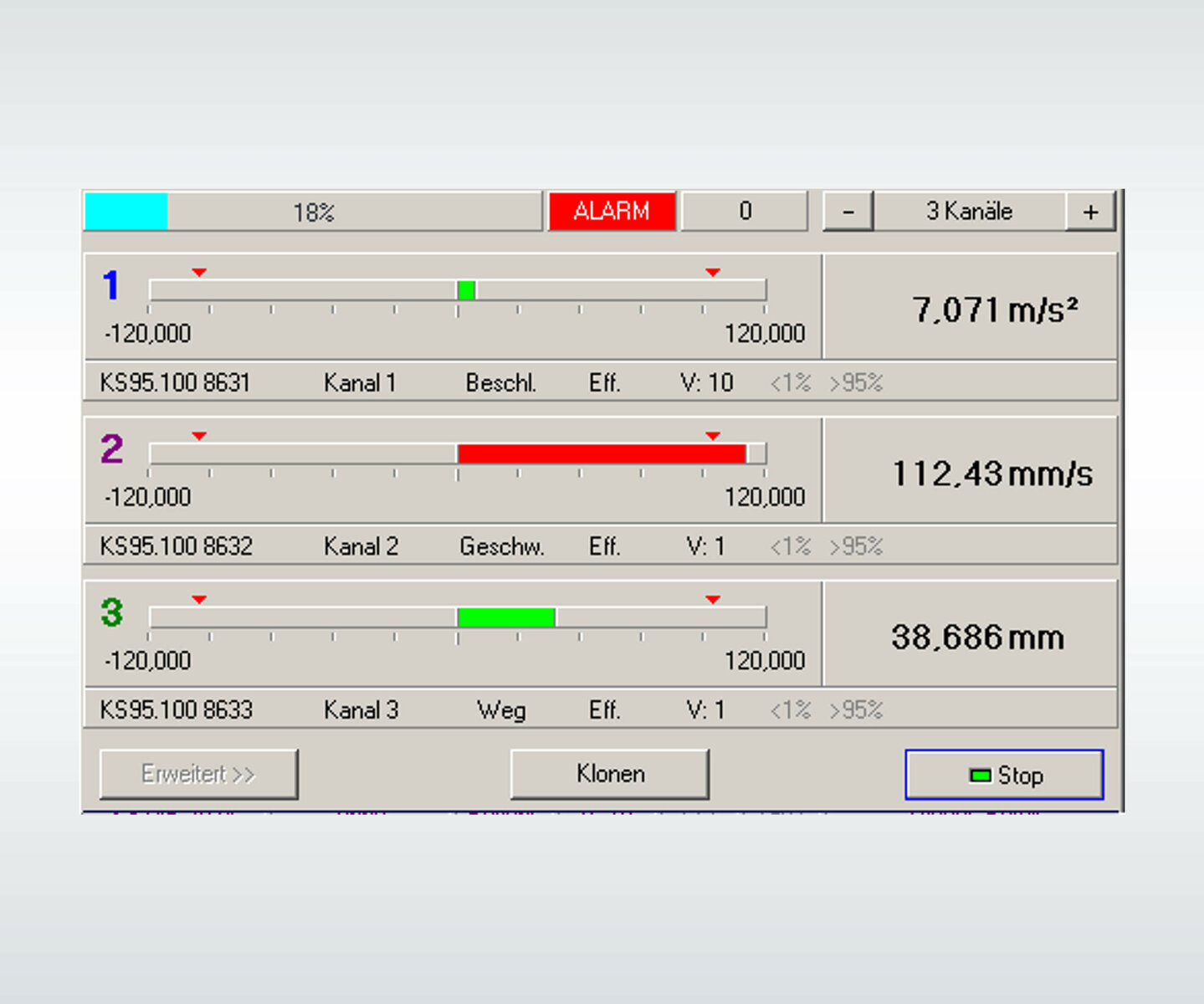

Softwaremodul AVILogger

  • Speichert Messwerte im Binär- oder Textformat zur Weiterverarbeitung mit anderer Software
  • Amplitudenanzeige als Balkenanzeige und Zahlenwert
  • Aufzeichnung des Amplitudenverlaufes bei Grenzwertüberschreitung
  • Einstellbare Alarmverzögerung
  • Vor- und Nachtriggerung
  • Aufzeichnung der Schwingbeschleunigung
  • AVILogger Pro misst auch Schwinggeschwindigkeit und Schwingweg
  • Effektivwert, positiver, negativer und betragsmäßiger Spitzenwert, Momentanwert
  • Bis zu vier Signale in einem Fenster
  • Externe Meldegeräte
  • Offline-Messung möglich
Hochpassfilter0,1 bis 39.990* (0,3 bis 1.990 Hz)**; 4/16/64 Pole
Tiefpassfilter1 bis 40.000* (10 bis 20.000 Hz)**; 4/16/64 Pole
AufzeichnungsschwellenMaximal- und Minimalwert
Aufzeichnungsverzögerung0 bis 3.600 Sekunden
Vortrigger0 bis 30 Sekunden
Nachtrigger0 bis 24 Stunden
Aufzeichnungsgeschwindigkeiten1 bis 96.000*(10.000)** Werte je Sekunde

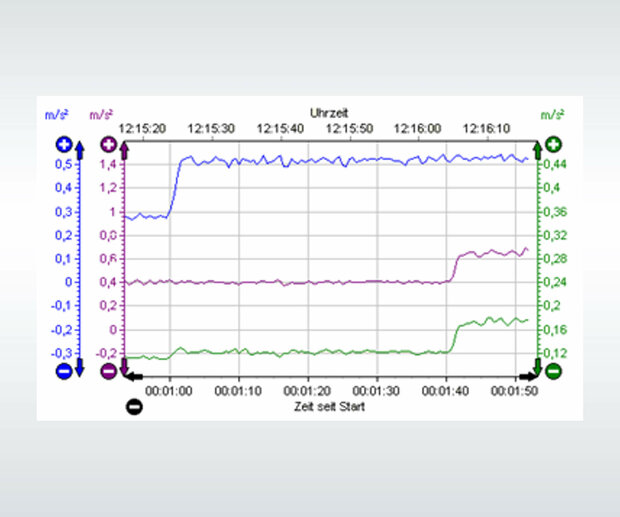

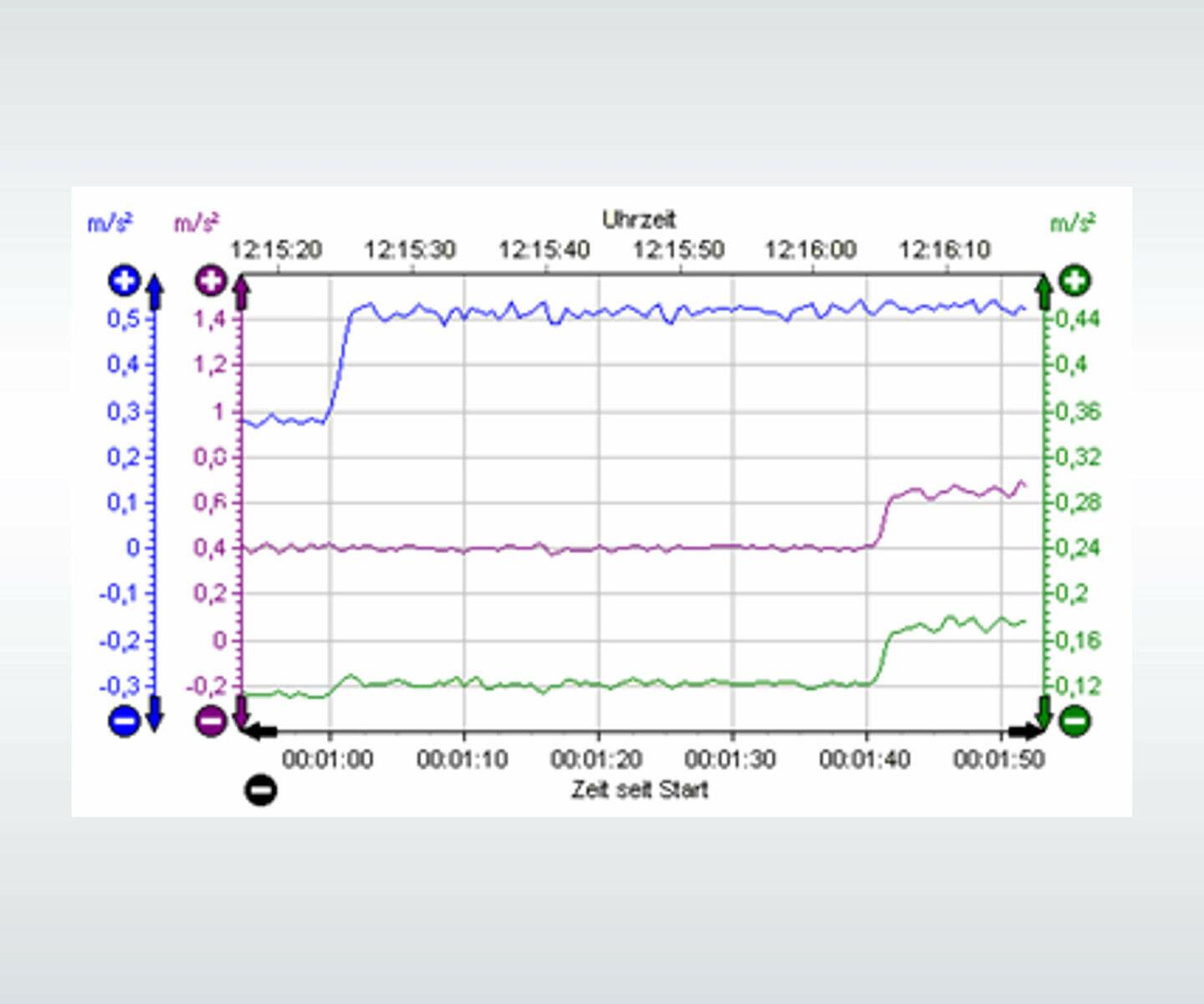

Softwaremodul AVIPlotter

  • Pegelverlauf der Schwingbeschleunigung
  • AVIPlotter Pro zeichnet auch die Schwinggeschwindigkeit und den Schwingweg auf
  • Effektivwert, positiver, negativer und betragsmäßiger Spitzenwert, langsamer Momentanwert
  • Zwei Zeitachsen: Uhrzeit und Zeit seit Aufzeichnungsbegin
  • Bis zu vier Signale in einem Fenster
  • Mittels Klonfunktion können bis zu vier AVIPlotter mit unterschiedlichen Einstellungen gleichzeitig aufzeichnen
  • Externe Meldegeräte
  • Offline-Messung möglich

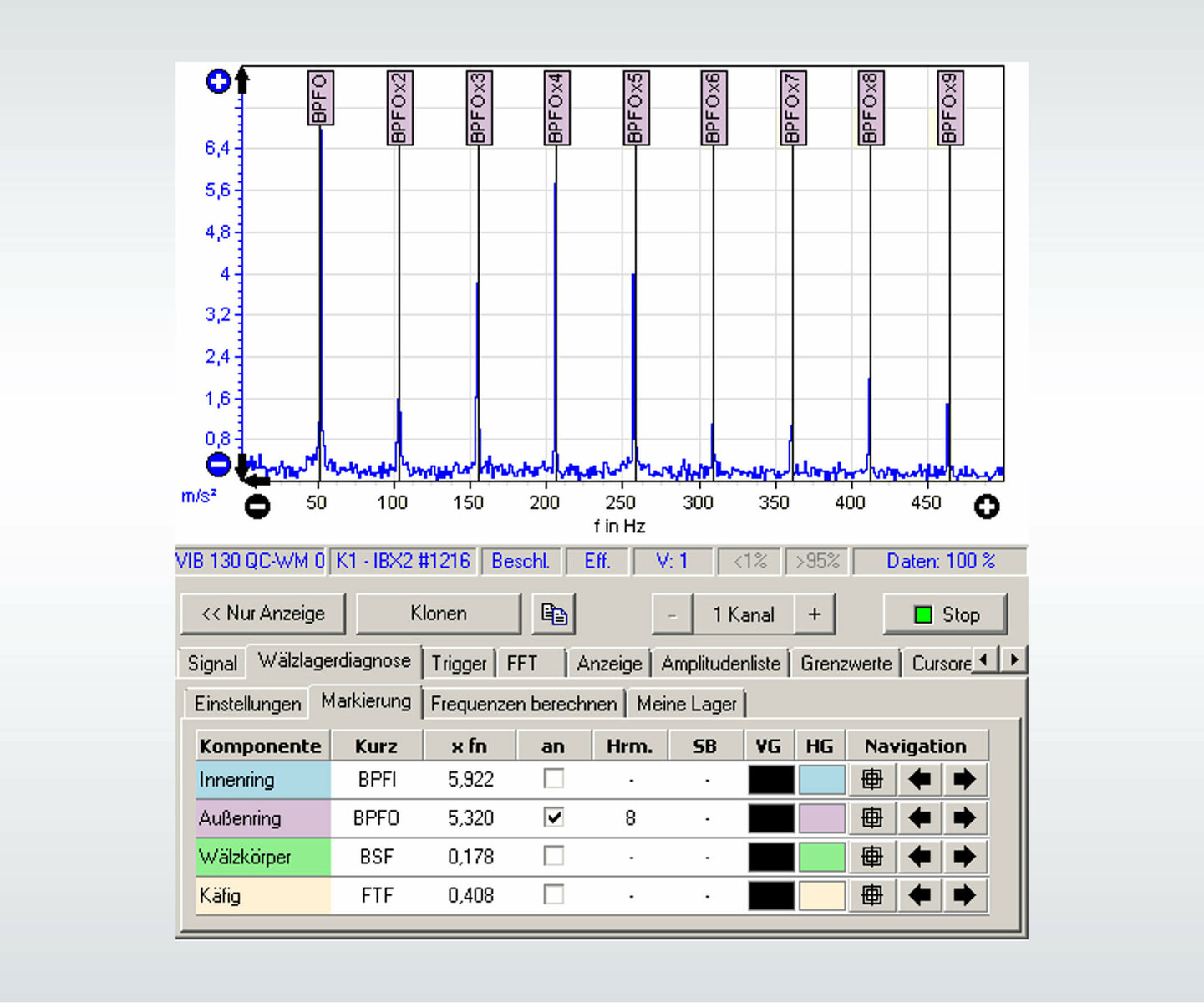

Softwaremodul AVIAnalyzer

  • Berechnet das Spektrum der Schwingbeschleunigung
  • AVIAnalyzer Pro berechnet auch Spektren der Schwinggeschwindigkeit und des Schwingwegs
  • Hüllkurvenanalyse mit AVIAnalyzer Pro zur Diagnose von Wälzlagerschäden
  • Messung der spektralen Leistungsdichte (PSD) mit AVIAnalyzer Pro
  • Frei konfigurierbare Grenzwertkurve mit Alarmfunktion
  • Effektivwert- und Spitzenwertspektrum
  • Zwei Cursoren zur Anzeige der Frequenz und Amplitude mit Einrastfunktion
  • AVIAnalyzer lässt sich durch AVIScope triggern
  • Bis zu vier Signale in einem Fenster
  • Mittels Klonfunktion können bis zu vier AVIAnalyzer mit unterschiedlichen Einstellungen gleichzeitig messen
  • Externe Meldegeräte
  • Offline-Messung möglich
X-AchseFrequenz, Drehzahl
Y-AchseSpitzenwert, Effektivwert, Phase
Frequenzbereich

0,3 bis 2.000 Hz mit AVM302

0,1–40.000 Hz mit AVM 312

Frequenzauflösungbis 0,01 Hz
Linienzahlbis zu 524.288
FensterfunktionenRechteck, Bartlett, Blackman, Hamming, Hann, Flattop
Überlappung0–99 %
Marker (Wälzlagerdiagnose, nur AVIAnalyzer)Innen-, Außenring, Käfig, Walzkörper, WK Ringkontakt, Seitenbänder, Harmonische (Datenbakn mit > 20.000 Lagern integriert)

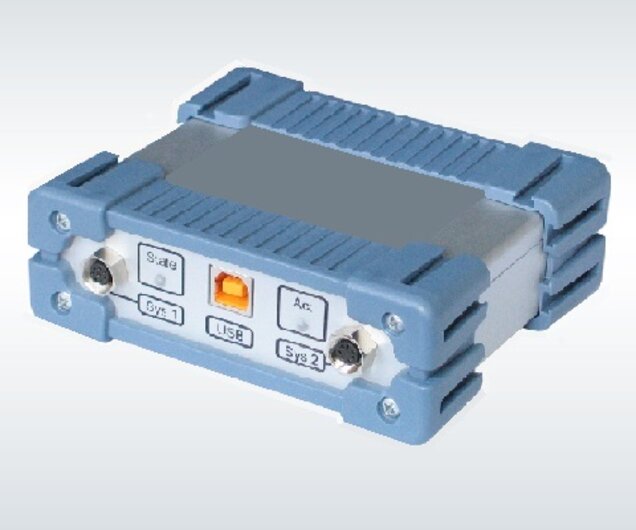

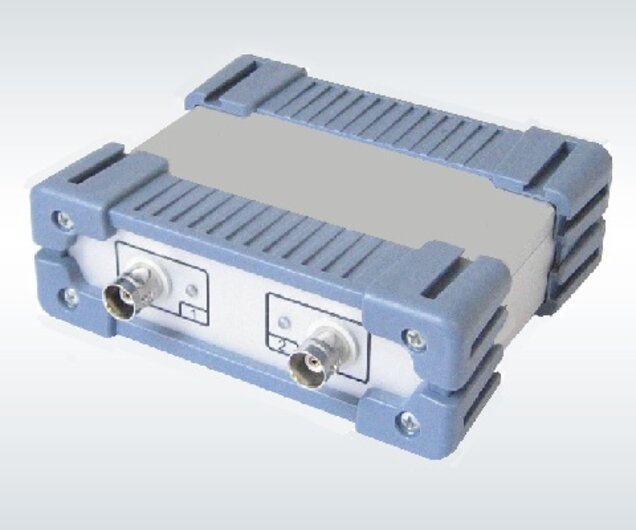

Technische Daten AVIBeamer

EPE-/USB-Konverter

AVIBeamer

Eingänge

2 IEPE; 1 Digitaltrigger, 2 DC-Eingänge, 1 Mikrofon

Ausgänge

USB2.0; AC-Ausgang

Frequenzbereich

0,1 bis 40.000 Hz (Abtastrate pro Kanal 96kHz)

Eingangsbereiche

±8.000 mV, ±800 mV, ±80 mV, ±8 mV

Messfehler

< 2 %

A/D-Wandlung

24 Bit; 96 kHz pro Kanal
