Mobile Motorstromanalyse als Condition Monitoring Lösung

Produktbezeichnung: AMT Pro

Eigenschaften

  • Durch Motorstromanalyse mechanische, elektrische und Prozessfehler entdecken und analysieren
  •  ganz ohne Sensoren

Ein Paradigmenwechsel in der Zustandsüberwachung

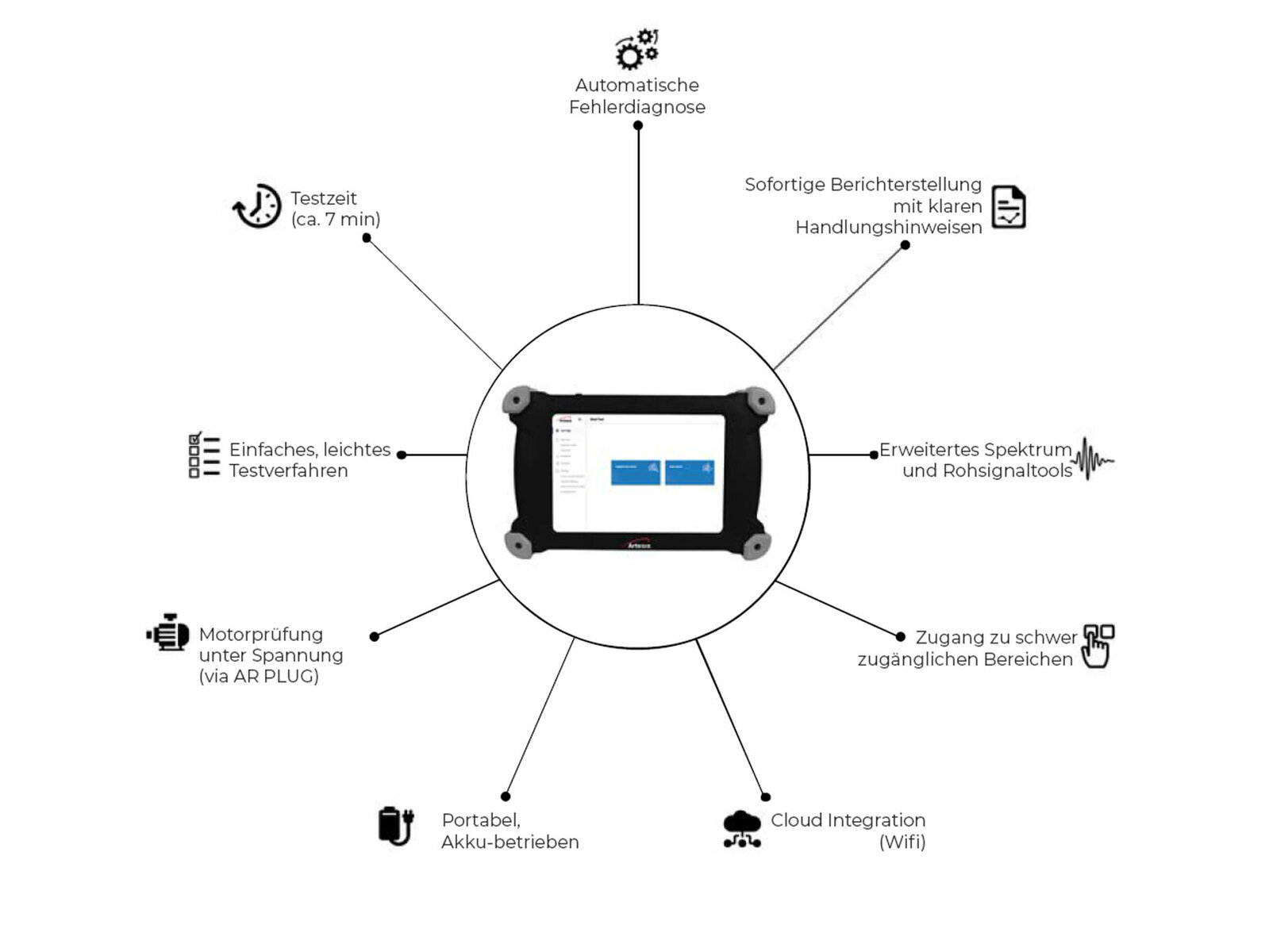

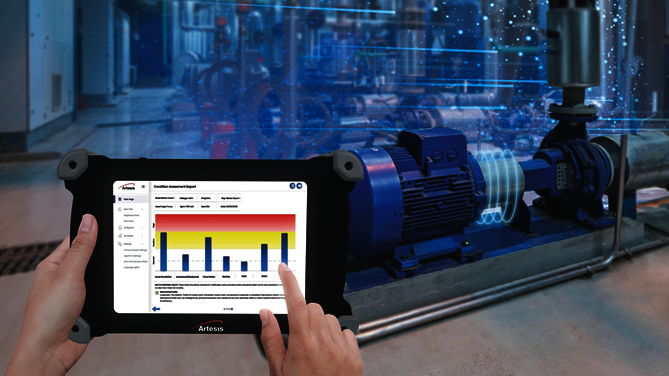

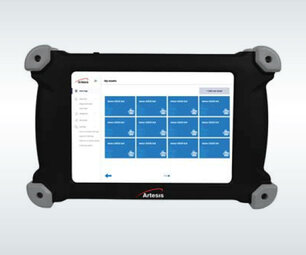

Das Artesis AMT Pro ist ein tragbares Prüfsystem für motorisch angetriebene Maschinen, das automatisch einen Zustandsbewertungsbericht generiert, der vorhandene elektromechanische und betriebliche Fehler, Informationen über die Zeit bis zum Ausfall, empfohlene Korrekturmaßnahmen und die Auswirkungen von Fehlern auf die Energieeffizienz anzeigt.

Angetrieben von seinem patentierten, maschinellen Lernalgorithmus und 70 Millionen Motordatensätzen ist das AMT Pro in der Lage, Drehstrommotoren und Generatoren sowie angetriebene Geräte aller Größen und Leistungsstufen zu überwachen. Es liefert klare, eindeutige Hinweise, wenn die Leistung einer angetriebenen Maschine zu sinken beginnt.


AMT Pro wurde für die routenbasierte Zustandsüberwachung von rotierenden Maschinen entwickelt und ermöglicht eine frühzeitige Fehlererkennung an Motor, Antriebsstrang und angetriebener Ausrüstung, ohne dass Sensoren an der Maschine installiert werden müssen.


Hauptnutzen

  • Senkung der Instandhaltungskosten
  • Steigerung der Produktivität
  • Längere Anlagenlebenszeit
  • Energieeinsparungen
  • Höhere Anlagensicherheit

Anwendungsgebiete

  • Motorangetriebene Maschinen
  • Lüfter, Kompressoren
  • Pumpen
  • Bandantriebe
  • Mixer

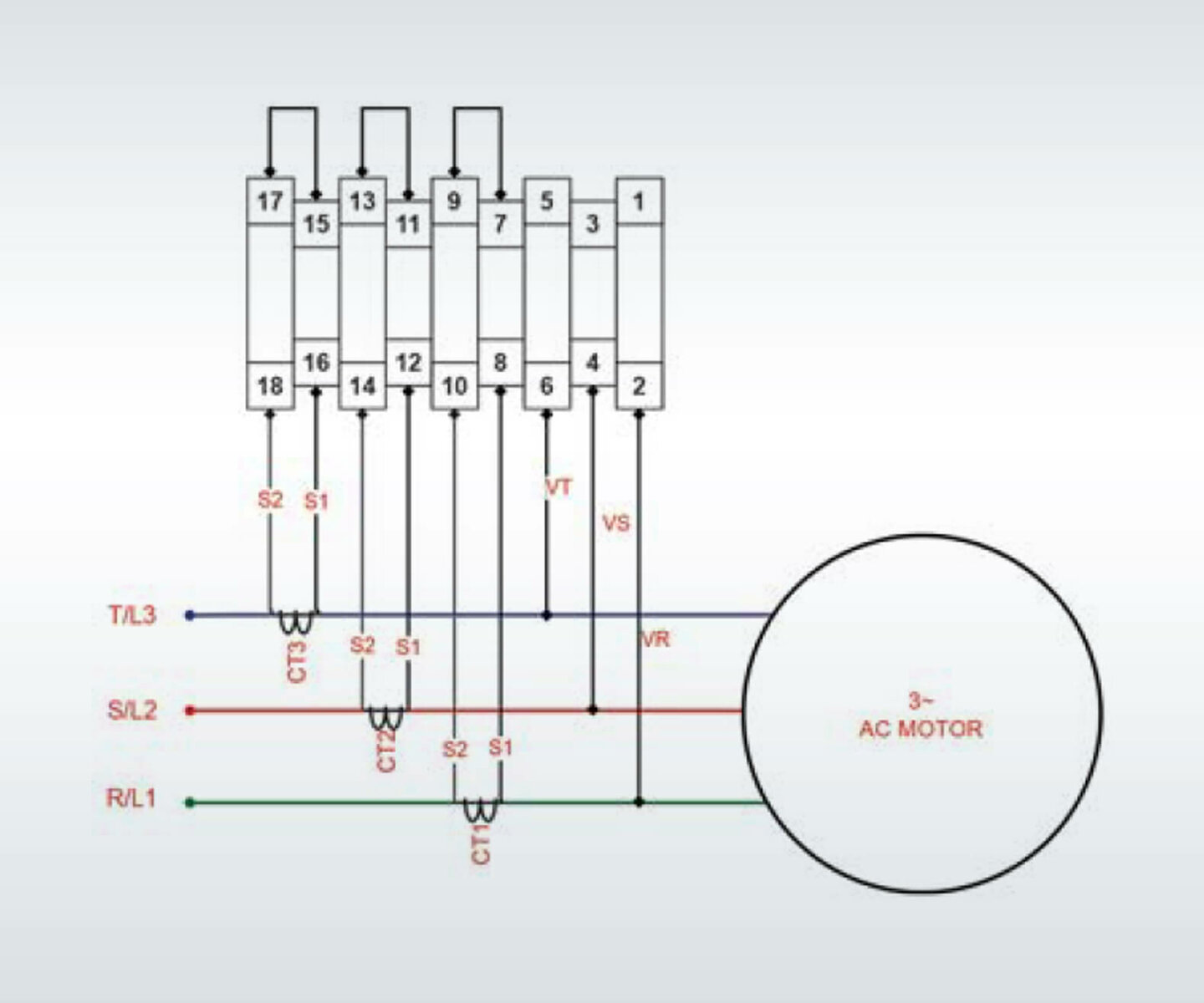

AMT Pro wird über drei Stromwandler und drei Spannungsmessfühler mit dem Motor-Panel verbunden, wodurch das System einfach zu installieren und ohne eingehende Schulung des Personals zu verwenden ist. Die Prüfdauer beträgt ca. 7–70 Minuten, sodass bis zu 40 Prüfungen am Tag durchgeführt werden können


Funktionen

AMT Pro ist kompatibel mit 3-Phasen-Wechselstrommotoren fester und variabler Drehzahl und mit Generatoren. Unter Verwendung der revolutionären, modellbasierten Spannungs- und Stromanalyse von Artesis bietet AMT Pro eine umfassende Funktionalität zur Fehlererkennung, die elektrische, mechanische und prozessbezogene Fehler abdeckt.

AMT Pro misst die Spannung und den Strom in 3 Phasen mit einer hohen Abtastrate. Motortests sind meist in 7 Minuten abgeschlossen. Das Ergebnis ist ein automatischer Testbericht, der den Motorzustand mit Balkendiagramm, einer Liste elektrischer Parameter und PSD-Ergebnissen (Power Spectral Density) anzeigt. Die Testergebnisse werden gleichzeitig optional mit dem sicheren Cloud-basierten Server synchronisiert, was den Zugriff auf die Berichte auf einer IOT-Plattform ermöglicht.

Elektrische Parameter werden mit Standardreferenzwerten verglichen und zeigen elektrische Fehler sowie Probleme mit der Netzqualität an. PSD (Power Spectral Density) und Rohsignal-Tools bieten eine erweiterte Nutzungsebene für die Ursachenanalyse.

Umfassende Fehlererkennung

Komponentenfehler

Prozessfehler

Elektrische Fehler


  • Lose Fundamante /Komponenten
  • Unwucht/Fehlausrichtung
  • Transmissions-Fehler
  • Fehler in der angetriebenen Maschine
  • Lagerschäden


  • Hohe Energieaufnahme
  • Schlechter Wirkungsgrad
  • Kavitation in Pumpen
  • Strömungsturbulenzen in Ventilatoren, Gebläsen
  • Filter- und Wärmetauscherverschmutzung
  • Schmierung


  • Vr, Vs und Vt
  • lr, Is und it
  • Frequenz
  • Spannungs- Stromunsymmetrie
  • Motorlast
  • Leistungsfaktor
  • Wirkleistung
  • Blindleistung

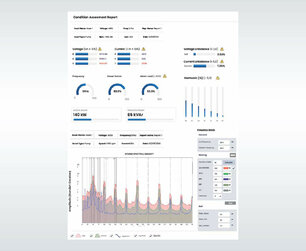

Automatische Reporterstellung

Nach der Messung wird automatisch ein Zustandsbericht erzeugt.

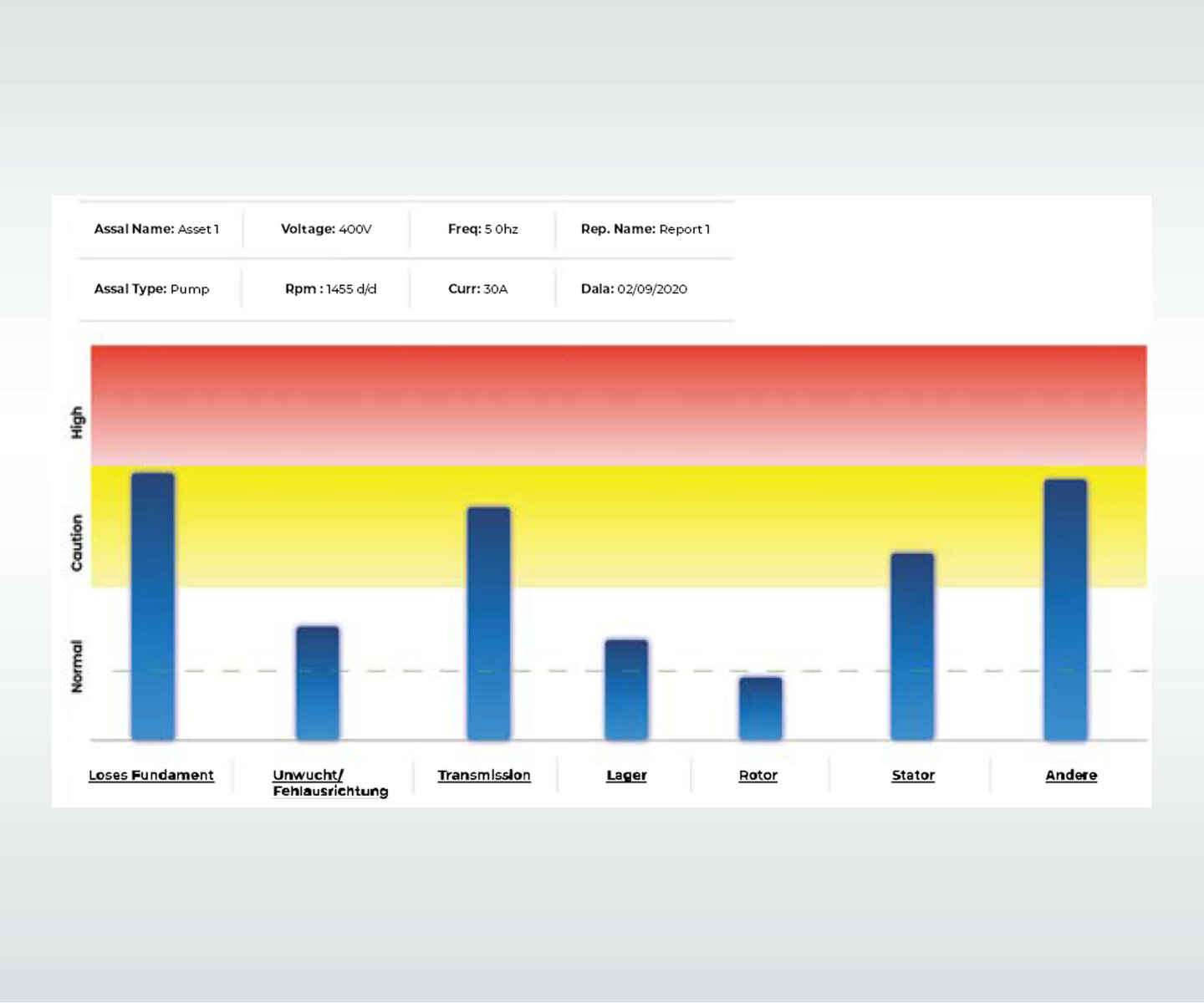

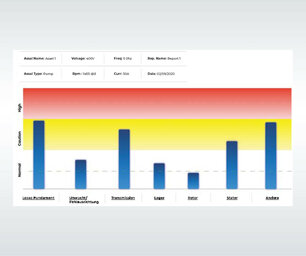

Balkengrafik

Der Grad der elektrischen und mechanischen Fehler wird in drei Feldern (Normal, Warnung und Fehler) grafisch dargestellt. Wenn ein Fehler in einem beliebigen Parameter erkannt wird, werden die erforderlichen Maßnahmen angezeigt. Einschließlich Tabelle der Energieverluste, die durch eine Störung entstehen können.

Elektrische Größen

Die in den Messwerten angegebenen Parameter werden entsprechend gegen Referenzwerte bewertet und enthalten Hinweise auf die zu ergreifenden Maßnahmen

Rohsignaldiagramm

Zeigt die Kurvenform des gemessenen Signals für 6 Sekunden lang an (3-Kanal-Strom und 3-Kanal-Spannung des Geräts).

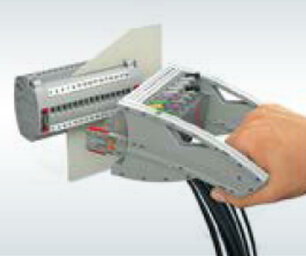

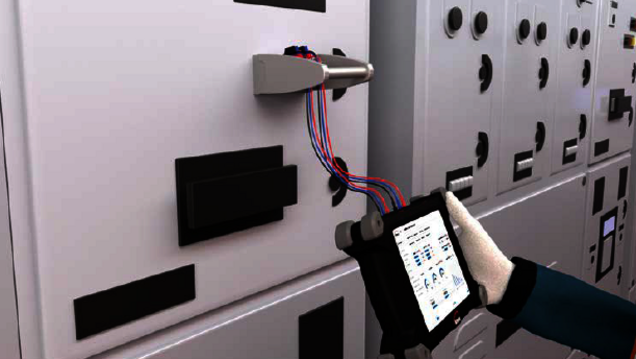

AR Plug für regelmäßige Prüfungen am Schaltschrank

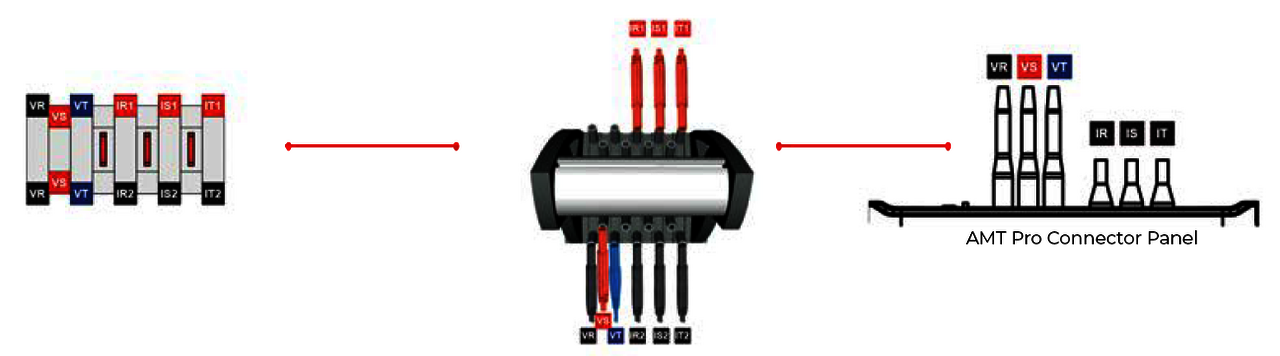

Mit dem ArPlug-System können Sie die Prüfung automatisch, sicherer und schneller durchführen. Die Prüfung kann sofort gestartet werden, indem eine steckbare und sichere Verbindung zu Stromwandlern und Spannungspunkten hergestellt wird, während der Motor läuft. Für die Stromverbindung zwischen AMT Pro und ArPlug muss ein BNC-Bananen-Konverterkabel verwendet werden.

Für den Spannungsanschluss der R-, S- und T-Phasen kann ein lA-Leitungsschutzschalter verwendet werden. Dank einer intelligenten Kontaktstruktur bietet ArPlug eine direkte Verbindung zu den Stromwandlern im System, ohne die Notwendigkeit einen Stromkreis zu öffnen.


Zubehör


Kabel

  • Spannung: 3 Stück (schwarz, rot blau). 2 Meter lang, Silikonisolierung und hohe Flexibilität. 4 mm Bananenstecker. 7.000 V, CAT iV, BA
  • Strom: 3 Stück (schwarz, rot blau). 2 Meter lang, Silikonisolierung und hohe Flexibilität. Berührungssicherer BNC Stecker,1000V, CAT II (600 V, CAT III), 50 Ohm

Messfühler

  • Krokodilklemmen: 3 Stück (schwarz, rot blau), 1.000 V, CAT III, 32 A, kompatibel mit 4 mm Bananenstecker, 39,5 mm maximale Öffnung
  • Magnetfühler: 3 Stück (schwarz, rot blau), 1.000 V, CAT III, 2 A, kompatibel mit 4 mm Bananenstecker, 7 mm Magnet Durchmesser

Stromwandler

  • CT1: 3 Stück, Typ Split Core, 25 mm Durchmesser, 100 mA Sekundär, 10 A max. Primär, 600 V AC, CAT III, 70 cm Kabel mit wbl. BNC Anschluss
  • CT2: 3 Stück, Typ Split Core, 25 mm Durchmesser, 100 mA Sekundär, 40 A max. Primär, 600 V AC, CAT III, 70 cm Kabel mit wbl. BNC Anschluss
  • CT3: 3 Stück, Typ Split Core, 25 mm Durchmesser, 100 mA Sekundär, 200 A max. Primär, 600 V AC,CAT III 70 cm Kabel mit wbl. BNC Anschluss
  • CT4: 3 Stück, Typ Split Core, 35 mm Durchmesser, 100 mA Sekundär, 600 A max. Primär, 600 V AC, CAT III, 70 cm Kabel mit wbl. BNC Anschluss

Technische Daten

Gerätetypen

Motor Typ

3 Phasen AC Motor

Einsatzspannung

Nieder- und Mittelspannung

Testzeit

7–70 Minuten

Zulässiger Drehzahlbereich

konstante und variable Drehzahl

Strom Messklemmen

Anzahl

3

Anschlussstecker

BNC Anschluss

Stromwandler

Split Core, wbl. BNC mit 70 cm Kabel

Messbereich

CTl: 2.SA-l0A

CT2: 70A-40A

CT3: 40A-750A

CT4: 750A-600A

Genauigkeitsklasse

0,5 %

Spannung Messklemmen

Anzahl

3

Anschlussstecker

BNC Anschluss

Maximale Spannung

Phase zu Phase 690 V, mit Spannungskalibrierungseinstellung Max Spannung: Bei höheren Spannungen können Spannungswandler eingesetzt werden.

Frequenzbereich

Frequenzbereich

20-75 Hz

Display

Bauart

LCD, Touch, mit Handschuhen bedienbar

Abmessung

10,1“

Auflösung

1920 x 1200

Helligkeit

550 nit

Datenspeicher

Interner Datenspeicher

64 GB

Kommunikation

Drahtlos

Wifi, Bluetooth

Abmessungen und Gewichte

Abmessungen

354 x 233 x 70 mm

Gewicht

2 kg

Design

Kantenschutz

Schutzklasse

IP54

Betriebstemperatur

-10–50 °C

Leistungsaufnahme

Eingang

Type C (PD)

Eingangsspannung

5–20 V DC

Eingangsstrom

1,8–5 A DC

Akku Kapazität

7.600 mAh

Akku Ausführung

Lithium Polymer

Standards

EMC

EN 61326-1

Sicherheit

EN 61010-1
