NEU! - Festmontierte LED-Stroboskop-Inspektionssystem illumiNova™

illumiNova Festmontierte LED-Stroboskop-Inspektionssysteme sind für den Dauereinsatz in Hochgeschwindigkeits-Prozessapplikationen konzipiert, die eine präzise und klare Stop-Motion-Qualitätsprüfung erfordern. Sie sind in Längen von 40cm bis 250cm erhältlich.

Festmontierte LED-Stroboskope

Beschreibung

Die außergewöhnlich hellen LED's sorgen für ein extrem gleichmäßiges weißes Spektrum. Erhältlich in Längen von 40cm bis 250cm und 3 verschiedenen Linsenoptionen sorgen dafür, dass Sie für jede Aufgabe eine passende Abdeckung haben.   Der leistungsstarke Digitalcontroller ermöglicht es dem Benutzer, Blitzraten, Blitzdauer, Helligkeitsstufen und viele andere erweiterte Funktionen schnell einzustellen. Die Blitzfrequenz kann auch über maschinenmontierte Sensoren, die direkt an den Digitaleingang von illumiNova™ angeschlossen sind, ferngesteuert werden oder mit der optionalen Fernbedienung die den Erfassungsbereich auf bis zu 30m erweitern. Monarch Instrument stellt seit über 30 Jahren die weltweit beliebtesten tragbaren Stroboskope her. Wir können ein illumiNova™ Fixed Mount Strobe System an Ihre anwendungsspezifischen Anforderungen anpassen.

Merkmale

  • Superhelle LED's mit gleichmäßiger weißer Lichtausbeute
  • Kontinuierlicher AC-Betrieb,  TTL-kompatible Ein-/Ausgangsbuchsen
  • Erhältlich in Längen von 40cm bis 250cm
  • Leistungsstarker und intuitiver integrierter Controller
  • Auswahl aus drei Linsentypen für die beste Anpassung an die Anwendung

Vorteile der LED Technik

  • Energieeffizient und langlebig
  • Extrem helle, gleichmäßige Lichtausbeute
  • Völlig geräuschlos, kühler Betrieb, keine Lampenwechsel
  • Extrem hohe Blitzraten (bis zu 999.999 FPM)

 Typische Anwendungen

  • Visuelle, laufende Inspektionen von Hochgeschwindigkeitsbahnen, einschließlich: Etiketten, bedruckte Verpackungen, Papierzellstoffgewebe, Herstellung von Walzstahl oder Aluminium, Inline-Qualitätskontrolle der Produkte und vieles mehr, ohne Ihren Prozess abschalten zu müssen.
  • Diagnose von Web-Alignment Problemen und Warp-Registrierungen mit Wiederholungsmustern
  • Bestimmen der Geschwindigkeit von rotierenden Geräten mittels Strobe mit eingebautem Tacho und On-Screen-Display des PRM.
  • Verlangsamen Sie einen Zyklusprozess, indem Sie ihn in eine virtuelle Zeitlupe für Vorwärts- oder Rückwärtsbewegungen versetzen.
  • Druckqualitätsprüfung, Inspektion der Textilverarbeitung, Beleuchtung des Kamera-Vision-Systems, Prozessfertigung
Hochgeschwindigkeitsbahnen
Hochgeschwindigkeitsbahnen

Erweiterte Funktionen

Digitaler Ein-/Ausgang

illumiNova™ Geräte beinhaltet digitale Ein- und Ausgangsbuchsen. Haben Sie eine Maschine, die einen Synchronisationsimpuls liefert? Einfach mit der Eingangsbuchse des illlumiNova™ verbinden und der Blitz wird mit Ihrem Prozess synchronisiert. Wenn Sie eine große oder unregelmäßige Fläche mit Licht abdecken müssen können mehrere illumiNovas™ in Reihe geschaltet werden.

Phasen- und Zeitverzögerung

Verwenden Sie die Funktionen Phase oder Zeitverzögerung, um die Einstellung vorzunehmen oder "positionieren" Sie das virtuell gestoppte Bild nach Ihren Bedürfnissen.

Speicher

illumiNova™ hat 10 Speicherplätze, die es Ihnen ermöglichen schnell von einer zur nächsten Prozessgeschwindigkeit zu wechseln

Einstellbare Intensitätsstufen

Drei einstellbare Lichtintensitätsstufen geben Ihnen die volle Kontrolle über die Beleuchtungsstärke Ihres Prozess. Bei schlechten Lichtverhältnissen wählen Sie die Einstellungen für sehr hohe reflektierende Oberflächen, während hohe Lichteinstellungen für dunklere oder kontrastreiche Materialien verwendet werden.

Intuitive Bedienung

Basierend auf unserer beliebten Nova Pro®-Serie von tragbaren Inspektionsstroboskope, ist die Einrichtung und Bedienung des Illum illumiNova™ 's On-Board-Controller einfach und intuitiv.  Das leicht lesbare inverses LCD-Display ist auch bei starker Umgebungsbeleuchtung gut ablesbar. Die Blitzfrequenz kann mit dem Drehregler schnell eingegeben werden oder über die Touchscreen-Tastatur. Die optionale Fernbedienung kann bis zu 30m entfernt montiert werden, wodurch die volle Kontrolle gewährleistet ist.  Echtzeit-Informationen, wo immer Sie sie benötigen. USB oder Bluetooth Kommunikation bietet noch mehr Flexibilität bei der Steuerung.

Illuminova
Illuminova
Illuminova Fernbedienung

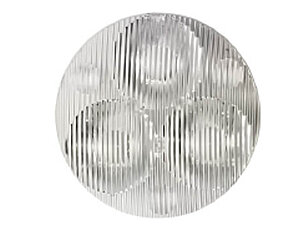

Mit SPOT, FLOOD oder WIDE Linse

illumiNova™ ist mit 3 verschiedenen Objektivoptionen erhältlich. Wählen Sie die Beleuchtungsfläche, die am besten zu Ihrer Anwendung passt.

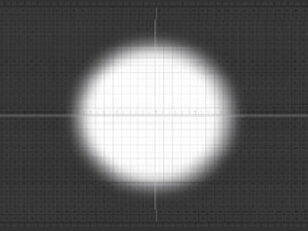

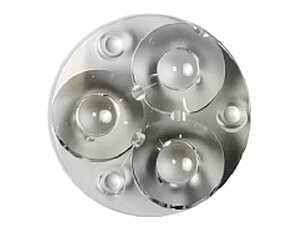

SPOT

Liefert das hellste, am stärksten konzentrierte Lichtmuster über einen engen Bereich des Prozesses. Kennzeichnend ist die schmale Brennweite. Wird weiter vom Prozess entfernt montiert und erlaubt dennoch eine helle, gleichmäßige Beleuchtung.

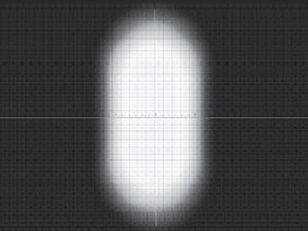

FLOOD

Beleuchtet einen längeren linearen Abstand ein auf den Prozess.

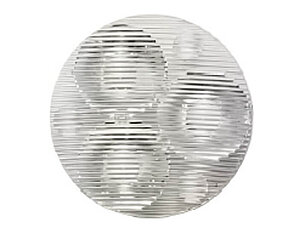

WIDE

Beleuchtet ein schmales Band, aber über einen viel größeren Bereich für Anwendungen, die breiter sind als die Länge des Stroboskop.

Illuminova Linsen

Technische Daten

Modell 800 253.8 cm
Blitzreichweite (FPM/RPM) 30-999.999.999
Anzeigen 6-stelliges numerisches und 5-stelliges alphanumerisches LCD mit Touchpad. Blauer Hintergrund mit hohem Kontrast / Weiße Zeichen mit Hintergrundbeleuchtung
Genauigkeit/Auflösung 0,001% der Einstellung oder +/-1 Lsd/6 Ziffern bis 0,001
Lichtleistung 12" Standardlinse, 108 LEDs @ 36" (90cm) zum Ziel = 3900 LUX 12" Standardlinse, 108 LEDs @ 50" (125cm) zum Ziel = 1000 LUX
Blitzdauer Einstellbar von 0,1 bis 2,0 Grad (0,001 bis 120,0 ms)
Lichtquelle 108 Hochleistungs-LED-Array pro 12" (90cm)
Farbtemperatur Etwa 5500°K
Externe Trigger Ein-/Ausgänge TTL (12Vdc Max) Eingang. Bietet 3,3 Vdc TTL-Ausgang Drehzahlmodus
Programmierbarer Speicher a (10 Sollwerte)
Interne Phasenverschiebung Ja
Phasenverzögerung – Grad -360,0 bis 345,0 Grad
Zeitverzögerung – Millisekunden 50.000 bis 50.000 Msec.
Virtuelle Drehzahl (Zeitlupe) -60,0 bis 60,0 VRPM
Betriebszeit Unbegrenzt
Stromversorgung A/C 100 bis 240 Vac, 50/60Hz.
Gewicht 3,4 kg für das 12" Modell, plus 2,7 kg für jede weitere 12" Länge.
Abmessungen Modellgröße in Länge x 4.375 (H) x 4.375 (W) x 4.375 (W)
Modellnummer Länge cm
Modell 100 39.2 cm
Modell 200 69.7 cm
Modell 300 101.4 cm
Modell 400 131.9 cm
Modell 600 193,0 cm

Weitere detaillierte Technische Daten des IllumiNova

Technische Daten im Detail

MVS 230 "Machine Vision Stroboscope"

Die MVS Machine Vision Stroboskope sind für feste Einbauten konzipiert, die eine kontinuierliche stroboskopische Sichtprüfung erfordern. Die MVS sind mit Xenon- oder LED-Lichtausgang mit einstellbarer Pulsbreite und Brennweite für eine optimale Zielbeleuchtung erhältlich. Schließen das vorhandene Triggersignal oder den optionalen Frequenzregler an. Verbinden Sie mehrere Geräte parallel für Anwendungen mit großen Anforderungen an die Beleuchtungsfläche.

stationäres LED Stroboskop
stationäres Xenon Stroboskop
stationäres Stroboskop Rückseite

 Inspektionsanwendungen

- Textilmaschinen

- Etikettenmaschinen

- Papiermaschinen

- Verpackungsprozesse

- Abfüllprozesse

- Flüssigkeitstropfenuntersuchungen

Funktionen

- Kontinuierlicher (24/7) Betrieb

- Extrem helle Xenon- oder LED-Lichtquelle

- Robustes, lüftergekühltes Aluminiumgehäuse

- Stativ montierbar

- Zuverlässig und vielseitig

- Einstellbare Pulsbreite und Brennweite

- Anschluss an vorhandenes Triggersignal

Vorteile der LED-Technik

- Energieeffizient mit langer

  Batterielebensdauer (typisch 9 Stunden)

- Extrem helle, gleichmäßige Lichtausbeute

- Völlig geräuschlos

- Kühler Betrieb

- Kein Lampenwechsel

- Extrem hohe Blitzraten (bis zu 999.999 FPM)





Spezifikation MVS230 XENON/LED

Gewicht 725g 725g
Xeno LED
Bereich 1-9000 FPM 30-500.000 FPM
Blitzdauer 25-100 m 2,5-2800 ms
Lichtquelle Xenon-Blitzröhre 12 LED-Array
Lichtleistung 20 Watt 9400 Lux bei 6000 FPM, 8 Zoll, 2 Grad Einschaltdauer Max.
Farbtemperatur 5000 Grad. K ~6200 Grad. K
Trigger to Flash Verzögerung 5 µsec 5 µsec
Betriebstemperatur 0° bis 40° C Max. 80% Luftfeuchtigkeit 0° bis 40°C Max. 80% Luftfeuchtigkeit
Externer Trigger TTL (24Vdc Max) TTL (24Vdc Max)
Eingangsspannung 230 Vac 50Hz 230 Vac 50Hz
Größe 15,4cm L x 10,8cm B x 12,7cm 15,4cm L x 10,8cm B x 12,7cm
