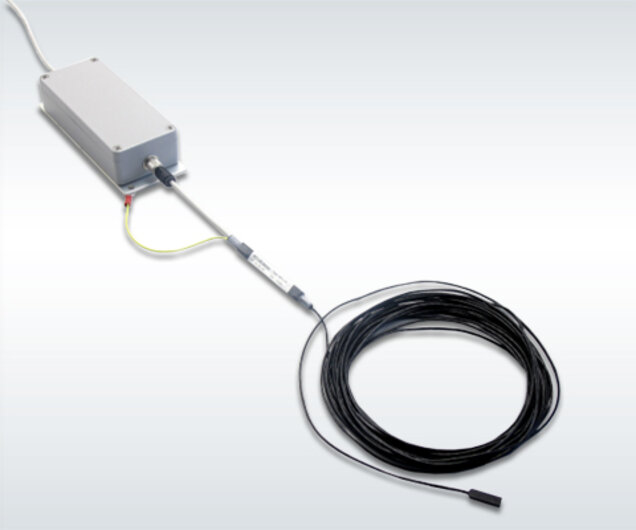

Magnetfeldsenoren
AV-MFT-100

MFT-100

Betrieb

Linearer Magnetfeld-Bereich

+/- 2 T (Full Scale)

Stromausgangssignal

4–20 mA (-2 T bis +2 T)

Ruhestrom

12 mA (+/- 5 µA)

Empfindlichkeit (gegenüber Magnetfeldern)

4 mA/T

Toleranz der Empfindlichkeit (B = 1 Td.c.)

< 1 %

Linearitätsfehler des Ausgangs

< 0,1 %

Langfristige Instabilität der Empfindlichkeit

< 1 % über 10 Jahre

Temperatur Empfindlichkeitskoeffizient

(T= 25 °C bis 125 °C)

≤ -0,06 %/°C

Temperaturkoeffizient der Empfindlichkeit des Messumformers (T=25 °C bis 80 °C)

≤ ±100 ppm/°C

Ausgangsrauschen und Restwelligkeit (RMS)

15 mT

Max. Bürde / Lastwiderstand

max. 500 Ω

Frequenzbereich des Magnetfeldes

DC bis 1 kHz @ -3 dB

Spannungsversorgung

+24 V nominell, 18–36 V

Stromaufnahme

Typ. 60 mA

Umgebungsbedingungen

MFS-100 Sensorkopf - Betrieb

-25 °C bis +125 °C

MFS-100 Sensorkopf - Lagerung

-25 °C bis +125 °C

MFS-100 Kabel - Betrieb

-25 °C bis +155 °C

MFS-100 Kabel - Lagerung

-25 °C bis +155 °C

MFS-100 Messumformer - Betrieb

-25 °C bis +80 °C

MFS-100 Messumformer - Lagerung

-25 °C bis +100 °C

Leitungsgebundene RF-Störungen

IEC 801-6

EMC

gemäß EN 61326-2-3:2006

Fast Transient Burst

IEC 1000-4 4, EN 61000-4-4

Surge

EC 1000-4-5

Abmessungen und Gewicht

Empfindliche Oberfläche

Ø37 x 67 mm

Winkelgenauigkeit der Achsen

±0,5° in Bezug auf Referenzfläche

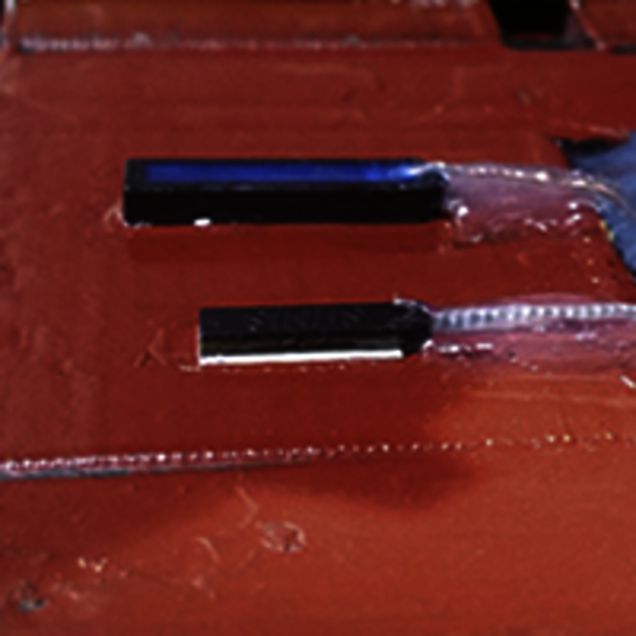

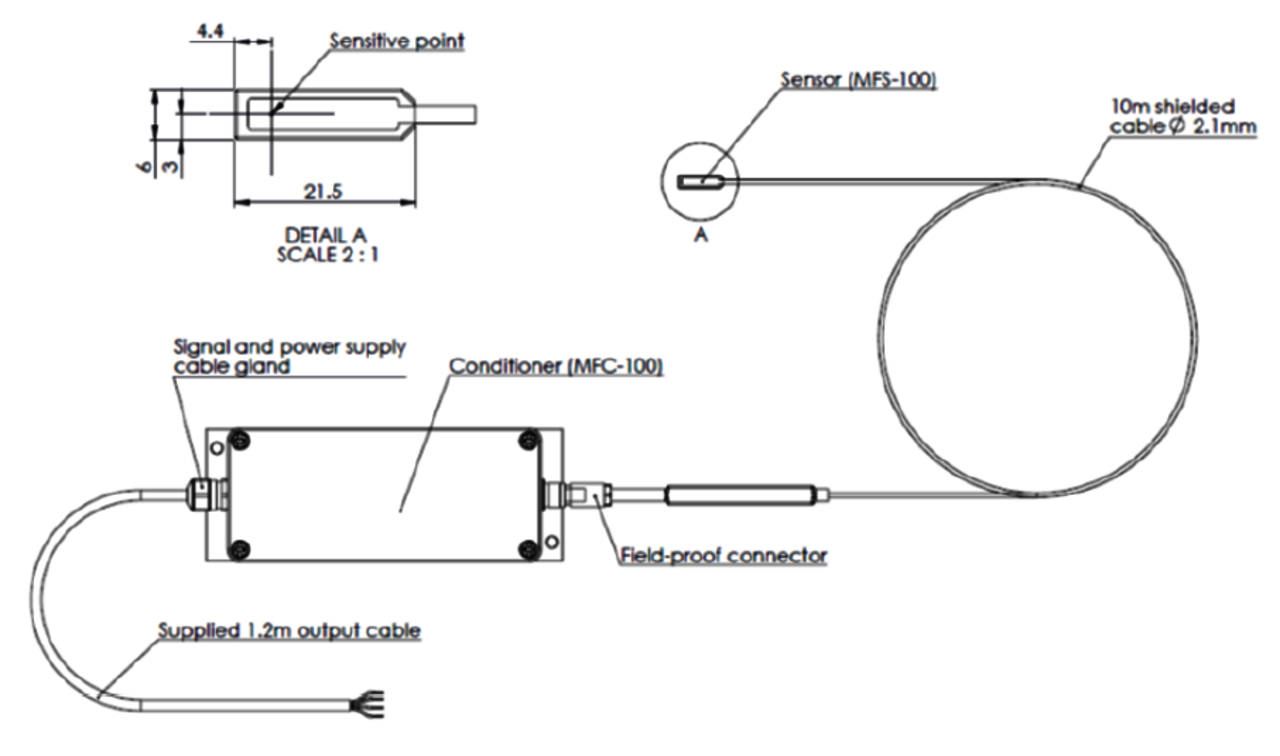

Sensor Außenabmessungen

6 x 3 x 21,5 mm

Kabel vom  Sensor zum Messumformer

Angeschlossen über einen 4-poligen Stecker;

10 m Länge

Messumformer

Hohe mechanische Festigkeit, elektrisch abgeschirmt

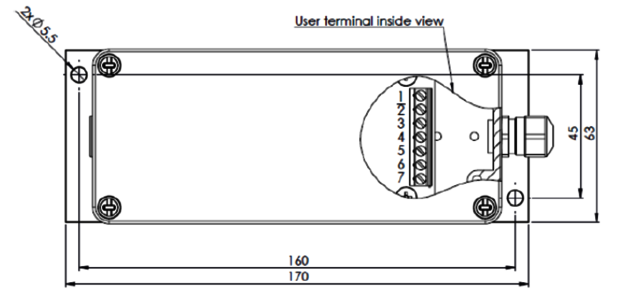

Abmessung des Gehäuses

63 x 149 x 35 BxLxH

Abmessungen mit Anschlussplatte

63 x 149 x 38 BxLxH
