Drehzahl Signalwandler für hohe Frequenzen

Analoge Drehzahlmessung, Signalverarbeitung, Frequenzkonvertierung

Produktbezeichnung: AV-FW-2

Eigenschaften

Linearitätsfehler < 0,01 %
Eingangsfrequenz max. 100 kHz
Eingangspegel 5/15/24 V DC
Frequenz über Dip-Switch frei konfigurierbar
Statusanzeige der Eingangsfrequenz
Versorgung 12 V oder 24 V DC, für Tragschienenmontage TS35
eindeutige Klemmenbeschriftung
kleine Abmessungen
Bauform 17,5 mm
PB - Power-Bus - fähig
hohe Zuverlässigkeit

Frequenz Spannungswandler zur Umformung von Drehzahlsignalen als analoger Ausgang

Beschreibung

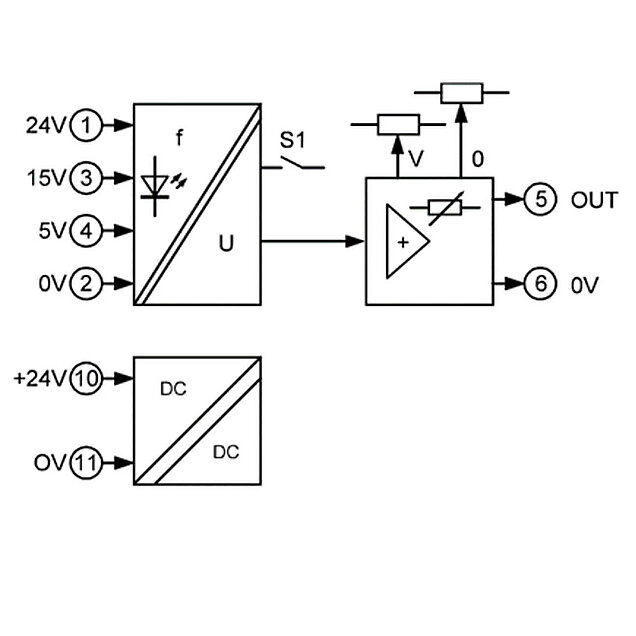

Die Geräte der Frequenz-Analog-Wandler Serie AV-FW2 dienen zur proportionalen Umsetzung von Frequenzen in Normsignale. Dabei lassen sich Frequenzen von 0 Hz bis 100 kHz in analoge Normsignale von 0/4–20 mA bzw. 0–10 V umwandeln. Das Eingangssignal ist optoentkoppelt und kann zwischen 5 V, 15 V oder 24 V Pegel über Klemmen gewählt werden. Die Signalform der Eingangsfrequenz ist dabei nicht eingeschränkt. Über Dip-Schalter wird der Messbereich grob vorgewählt und über zwei 20-Gang Spindelpotentiometern (V), (0) fein abgeglichen werden. Eine LED zeigt den Status der Eingangsfrequenz an. Die Geräte sind aufrastbar auf 35 mm Tragschiene und benötigen eine Hilfsenergie von 12/24 V DC.

Bestellschlüssel

Typ	Ausgang	Eingangsfrequenz	Versorgung
AV-FW2-1-1	0–10 V	0 bis max. 100 kHz	24 V DC
AV-FW2-1-2	0–20 mA	0 bis max. 100 kHz	24 V DC
AV-FW2-1-3	4–10 V	0 bis max. 100 kHz	24 V DC

Messbereichsumschaltung

Schalterstellung S1 X = ON

Eingangsfrequenzbereich*

1

2

3

4

5

6

7

8

9

Ausgang

10

0–50 Hz bis 0–200 Hz

X

0–20 mA

0–200 Hz bis 0–1 kHz

X

4–20 mA

X

0–1 kHz bis 0–5 kHz

X

0–10 V

0–5 kHz bis 0–25 kHz

X

0–25 kHz bis 0–100 kHz

X

Der Feinabgleich der Ausgangsspannung bzw. des Stromes erfolgt mit:

Poti „0“ für den Nullpunkt
Poti „V für den Endwert

Abgleichbeschreibung, nur für den 4–20 mA – Ausgang

Eingangsfrequenz über S1 vorwählen
S1:10 OFF (0 mA)
Eingangsfrequenz 0 Hz, Poti 0 auf 0 mA
Eingangsfrequenz auf Soll-Frequenz, Poti V auf 16 mA
S1:10 ON (4 mA)
Poti 0 auf 20 mA
Endkontrolle: Eingangsfrequenz 0 Hz, Ausgang 4 mA

Technische Daten

Stand: Januar 2021

Hilfsenergie

Versorgungsspannung

19,2–30 V DC

Leistungsaufnahme

< 1,5 VA

Eingänge

Eingangspegel

24 V; 16,8–30 V; 5–8 mA

15 V; 10,5–18,75 V; 4–9 mA

5V; 3,5–6,25 V; 4–9 mA

Eingangsfrequenz

maximal 100 kHz

Messbereich

grob über Dip-Schalter wählbar, Feinabgleich über 20-Gang Spideltrimmer

Signalform

beliebig

Einschwingzeit

bei einem Sprung des Eingangssignals von 0 bis 100 %

Messbereich	ts 90 %	ts 100%
0–50 Hz bis 0–200 Hz	5 s	12 s
0–200 Hz bis 0–1 kHz	1,5 s	3 s
0–1 kHz bis 0–5 kHz	220 ms	400 ms
0–5 kHz bis 0–25 kHz	50 ms	130 ms
0–25 kHz bis 0–100 kHz	15 ms	30 ms
