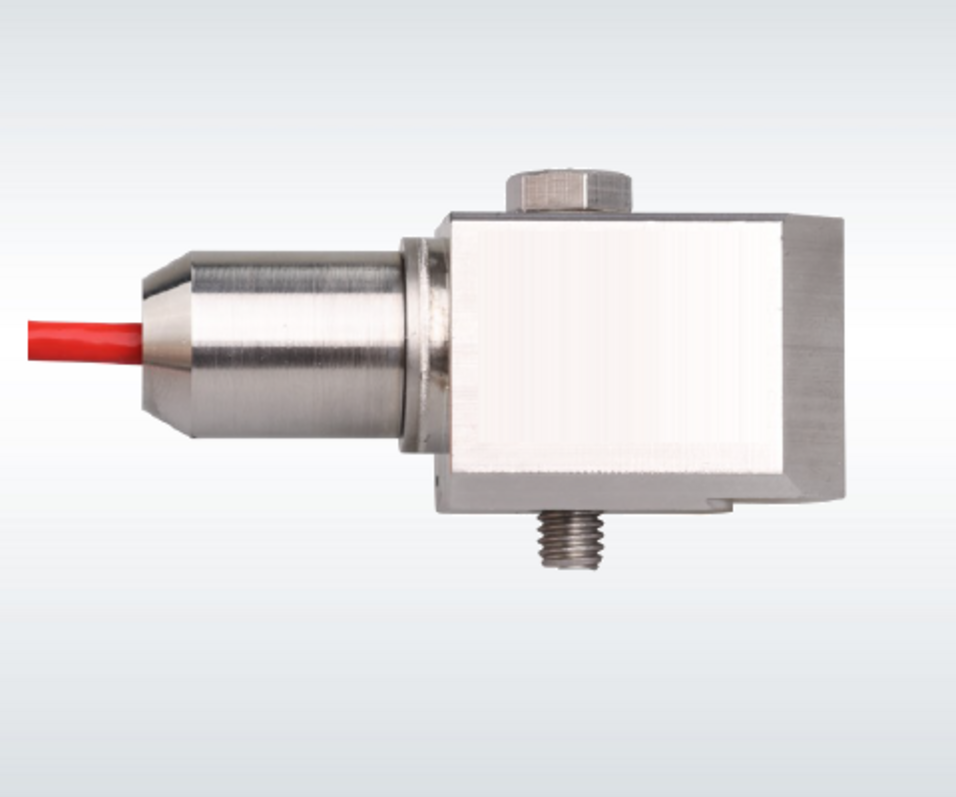

Industrie Beschleunigungssensor mit integriertem Anschlusskabel und Temperatursensor
Produktbezeichnung: AV104TC
Spezifikationen
| Messtechnische Eigenschaften | |
| Empfindlichkeit（±10％） | 100 mV/g |
| Messbereich | ±80 g |
| Linearität | 1 % |
| Frequenzgang (±5%) | 0,7–7.000 Hz |
| Frequenzgang (±3 dB) | 0,4–10.000 Hz |
| Resonanzfrequenz | 25 kHz |
| Querempfindlichkeit | ≤ 5 % |
| Elektrische Eigenschaften Vibration | |
| Bias-Spannung | 10,5–13,5 V DC, typisch: 12 V DC |
| Konstantstrom | 2–20 mA, typisch 4 mA |
| Speisespannung | 18–30 V DC, typisch: 24 V DC |
| Einschwingzeit | ≤ 2 s |
| Elektrisches Rauschen 10 Hz | 14 µg/√Hz |
| Elektrisches Rauschen 100 Hz | 5 µg/√Hz |
| Elektrisches Rauschen 1.000 Hz | 3 µg/√Hz |
| Ausgangsimpedanz | ＜ 100 Ω |
| Isolationswiderstand | ＞ 108 Ω |
| Elektrische Eigenschaften Temperatur | |
| Messbereich | -40-120 °C |
| Empfindlichkeit | 10 mV/K |
| Spannugs-Offset bei 25°C | 70 mV |
| Mechanische Eigenschaften | |
| Maximale Schockbelastung | 5.000 g |
| Befestigungsgewinde | M6 |
| Gewicht | 126 g |
| Versiegelungsverfahren | Laserschweißen |
| Schutzklasse | IP68 |
| Gehäusematerial | Edelstahl 316L |
| Anschlussleitung | 10m oder 20m |
| Anschlussrichtung | radial |
| Betriebstemperatur | -40 bis 120 °C |
| Montagedrehmoment | 2,7–6,8 Nm (Gewinde M6) |
| Zertifikate | CE |

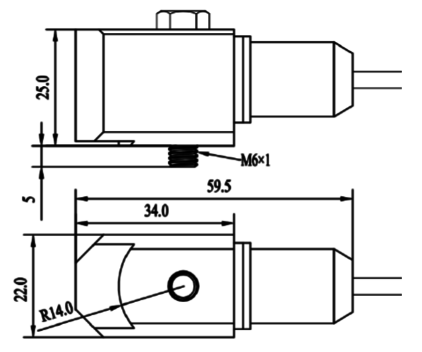

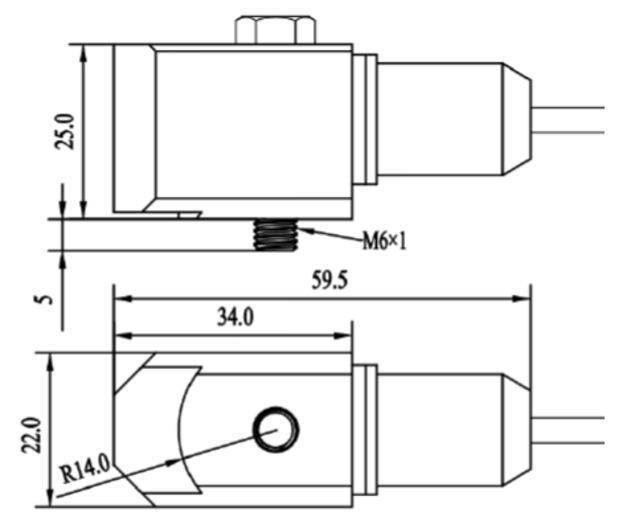

Technische Zeichnung AV104TC
Befestigungszubehör
- AV-BASE MAGNET M6: Haftmagnet für gerade Flächen, Seltenerd Magnet besonders hohe Haftkraft
