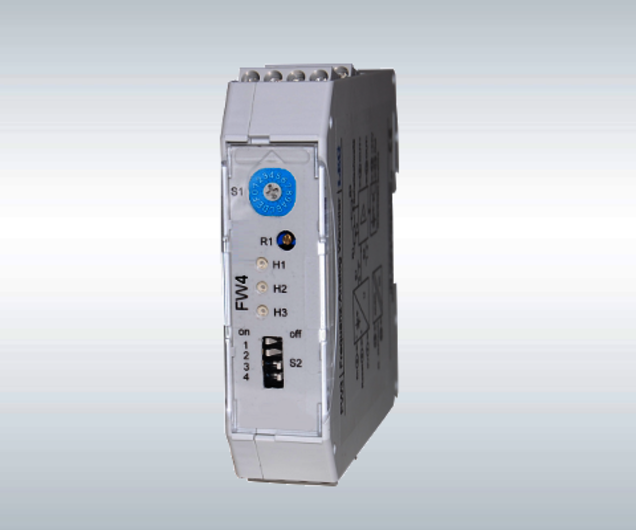

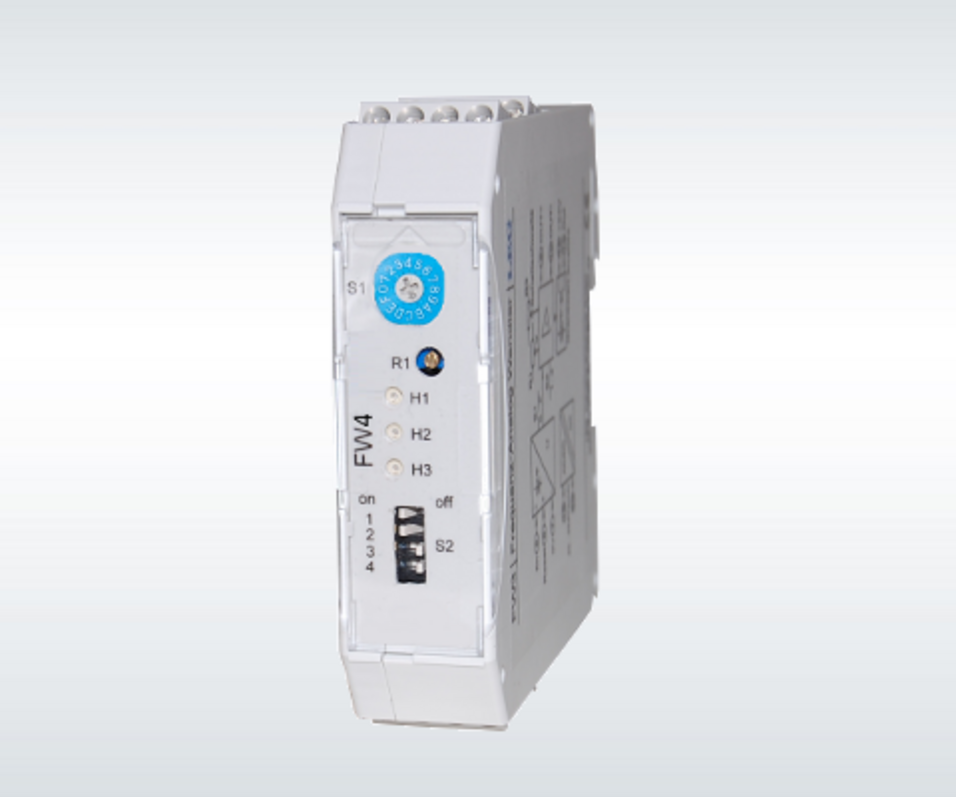

Die Geräte der Frequenzwandler Serie AV-FW4 dienen zur proportionalen Umsetzung von Rechteckfrequenzen 0…10Hz bis 0…200kHz in Norm-Signale 0...±10V bzw. 0/4...±20mA. Im Messbereich 10Hz bis 8kHz wird das Eingangssignal nach dem Prinzip der Puls-Breiten-Messung und darüber hinaus durch eine Torzeitmessung erfasst. Werden die beiden Eingänge A und B mit 90 Grad Folgeimpulsen, aus z.B. Drehzahlsensoren belegt, so wird je nach Gerätevariante, das Drehrichtungssignal über einen Optokoppler oder durch wechseln der Polarität des Analogausganges signalisiert. Dadurch kann mit einem digitalen Impulsgeber ein analoges Tachosignal simuliert werden. Soll das Gerät als normaler Frequenz-Analogwandler OHNE Drehrichtungsauswertung betrieben werden, so ist das Frequenzsignal an den Eingang B anzuschließen. Der Eingangs-Nennpegel beträgt 24V, die Signalform ist auf Rechteckimpulse festgelegt. Der Messbereich wird über den Drehschalter S1 grob eingestellt. Der Feinabgleich erfolgt mittels Potentiometer "V" (R1). Der Nullpunkt des Analogausgangs ist ab Werk abgeglichen. Über den Dip-Schalter S2 lässt sich der Ausgang konfiguriert auf die gängigen Normsignale 0...±10V und 0/4...±20mA umschalten. Die LED´s H1 und H2 zeigen den Status der Eingangsfrequenz und H3 die Drehrichtung an.
Anwendung
Signalumsetzung Frequenz/analog; Überwachung an drehenden Maschinenteilen; Drehzahl-Null-Erfassung von Motoren; Überdrehzahlerkennung bei Antrieben; Stillstands Erkennung; Drehzahlüberwachung bei Getrieben mittels Zahnrad- Flanken-Erkennung; Simulation eines analogen Tachos
