Frequenz-Spannungswandler » Drehzahlmessung

Frequenz- und Spannungswandler. Vom Impuls zum Analogsignal

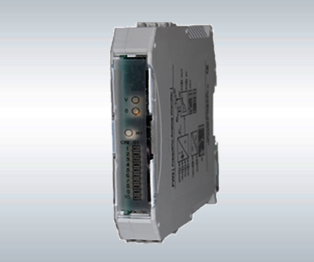

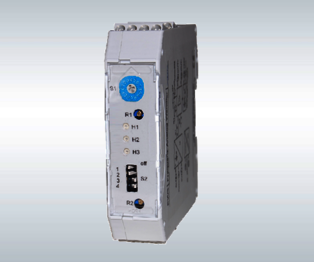

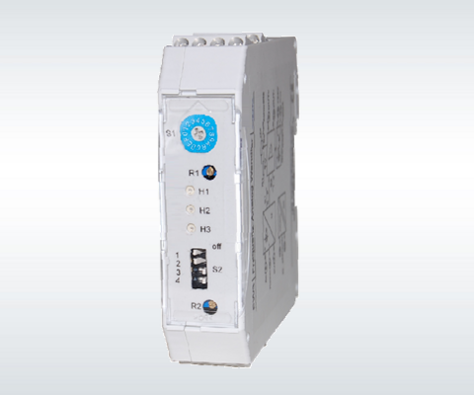

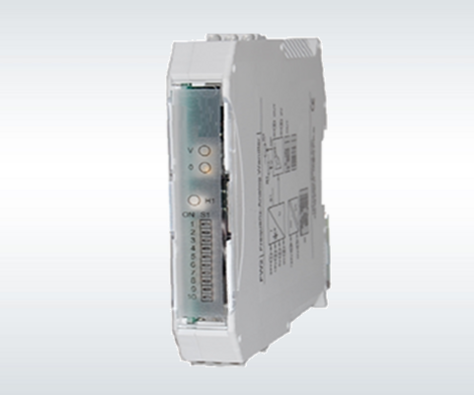

Impulsausgänge in 0..10VDC oder 0(4)..20mA Signale mit den AV-FW-2/FW-3 wandeln

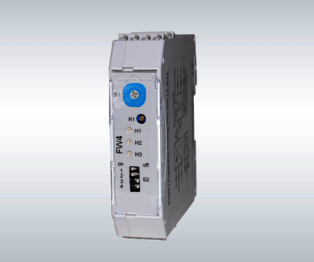

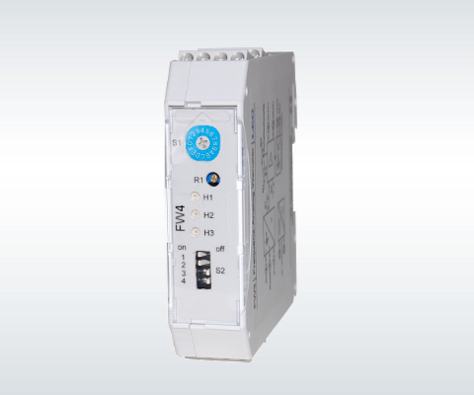

Drehrichtung mit dem AV-FW-4 und zwei Sensoren erkennen

Drehzahlsensoren erzeugen als Ausganssignal digitale Impulse, bzw. steigende oder fallende Flanken und benötigen auf Seite der Messwerterfassung passende Frequenzeingänge.

Die Frequenz-Spannungswandler formen das Impuls-Ausgangssignal eines Drehzahlsensors in ein analoges Signal 0..10VDC oder 0/4..20mA um.

Für unterschiedliche Drehzahlbereiche sind unterschiedliche Typen verfügbar.

Mit der phasenversetzen Anordnung von zwei Drehzahlsensoren - in Verbindung mit dem AV-FW-4 - kann die Drehrichtung ermittelt und digital oder bipolares Analogsignal ausgegeben werden.

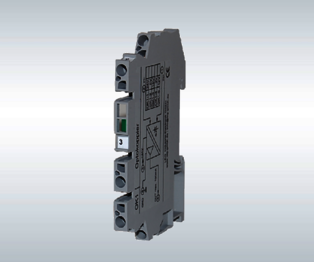

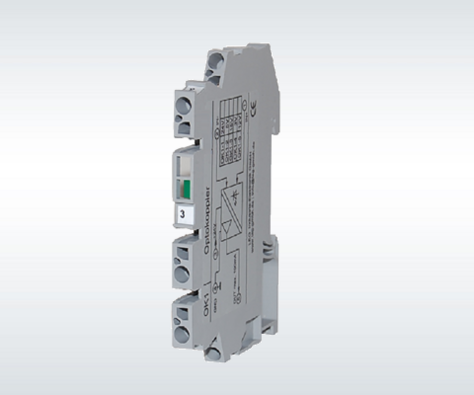

Verschiedene Drehzahlsensoren werden mit Spannungen von 3,3VDC bis 16,5VDC versorgt. Sollen diese Sensoren an ein Frequenz-Spannungswandler oder SPS Frequenzeingang angeschlossen werden, muss der Ausgangspegel oft auf 24VDC angehoben werden. Für diese Anwendung ist der superschnell Optokoppler AV-OK-1 geeignet.
