Erfassung und Überwachung von Wickelkopfschwingungen

Modulare Lager und Wellenschwingungsüberwachung/-Analyse

Produktbezeichnung: FALCON

Funktionen und Eigenschaften

Falcon - modulare und skalierbare Überwachung und Analyse von Wellen- und Lagerschwingungen
2-Kanalige Erfassungsmodule für Wellenschwingung, Wälzlagerdiagnose, Wickelkopfschwingung
Geeignet für alle Sensoren: Beschleunigung, Schwinggeschwindigkeit, Weg, Luftspalt, Druck, mV
Verteilte Architektur, Basisstation mit ModBusTCP Schnittstelle, Analyse mit ORCA Software

Modulaufbau und Eigenschaften

Die Falcon Serie besteht aus 2-kanaligen Erfassungsmodulen für unterschiedliche Anwendungen, die es erlauben eine verteilte Architektur aufzubauen. Die Ankopplung eines Analyse-PCs oder einer SPS-Steuerung erfolgt mit der optionalen Kommunikationsbaugruppe Falcon.COM.

Falcon.MMS-412 ist die Kommunikationsbaugruppe zum Anschluss von bis zu 16 Falcon Modulen mit ModBusTCP Schnittstelle zur SPS und parallel LAN zum Anschluss eines Analyse-PC
Falcon.VlB erfasst und überwacht absolute Lager- und relative Wellenschwingung an Turbinen, Generatoren, Verdichtern,… nach DIN 10816
Falcon.BCU für die Lagerschadensanalyse mit Berechnung des BCU Wertes
Falcon.EW speziell für die Erfassung und Verarbeitung von Wickelkopfschwingungen -die mit faseroptischen Beschleunigungssensoren erfasst werden

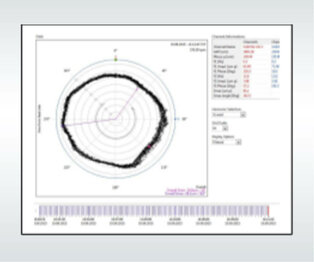

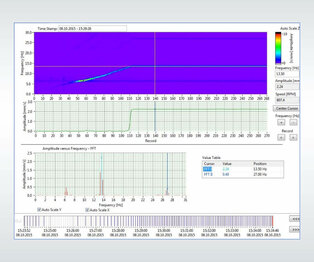

Jedes Erfassungsmodul kann die Drehzahl erfassen und eine Analyse harmonischer Schwingungsanteile und dazugehöriger Kennwerte direkt Online ausführen. Die synchronen, dynamischen Eingänge sind zum Anschluss von IEPE Beschleunigungssensoren als auch von Wellenschwingungssensoren oder allgemeinen dynamischen Sensoren geeignet. Die Falcon Serie verfügt über einen internen Datenspeicher (integrierte microSD-Karte), der eventgetriggert (im Schadensfall) Messwerte hochaufgelöst abspeichert und so eine Oflline-Analyse ermöglicht Das Modul kann über analoge Ausgänge, sowohl 4...20mA als auch Digitalausgang, einfach an ein Automatisierungssystem angeschlossen werden. Für die Analyse von Rohsignalen befinden sich „Buffered Outputs", ausgeführt als BNC Buchsen, auf der Gerätefront. Zusätzlich stellt jedes Falcon Erfassungsmodul die Messwerte und Status über Modbus zur Verfügung. Die Konfiguration des Falcon Systems erfolgt über USB. Tiefergehende schwingungstechnische Analyse wie FFT, Orbit und Wasserfalldiagramme sind mit der optional lieferbaren Orca Analysesoftware möglich.

Systemkomponenten

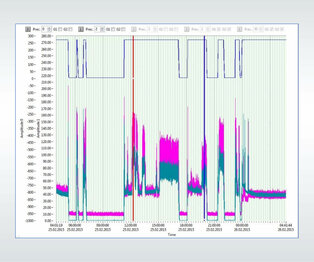

Die Konfiguration erfolgt mit dem Falcon Manager. Die Analyse mit der ORCA Software, die über alle gängigen Analyseverfahren verfügt.

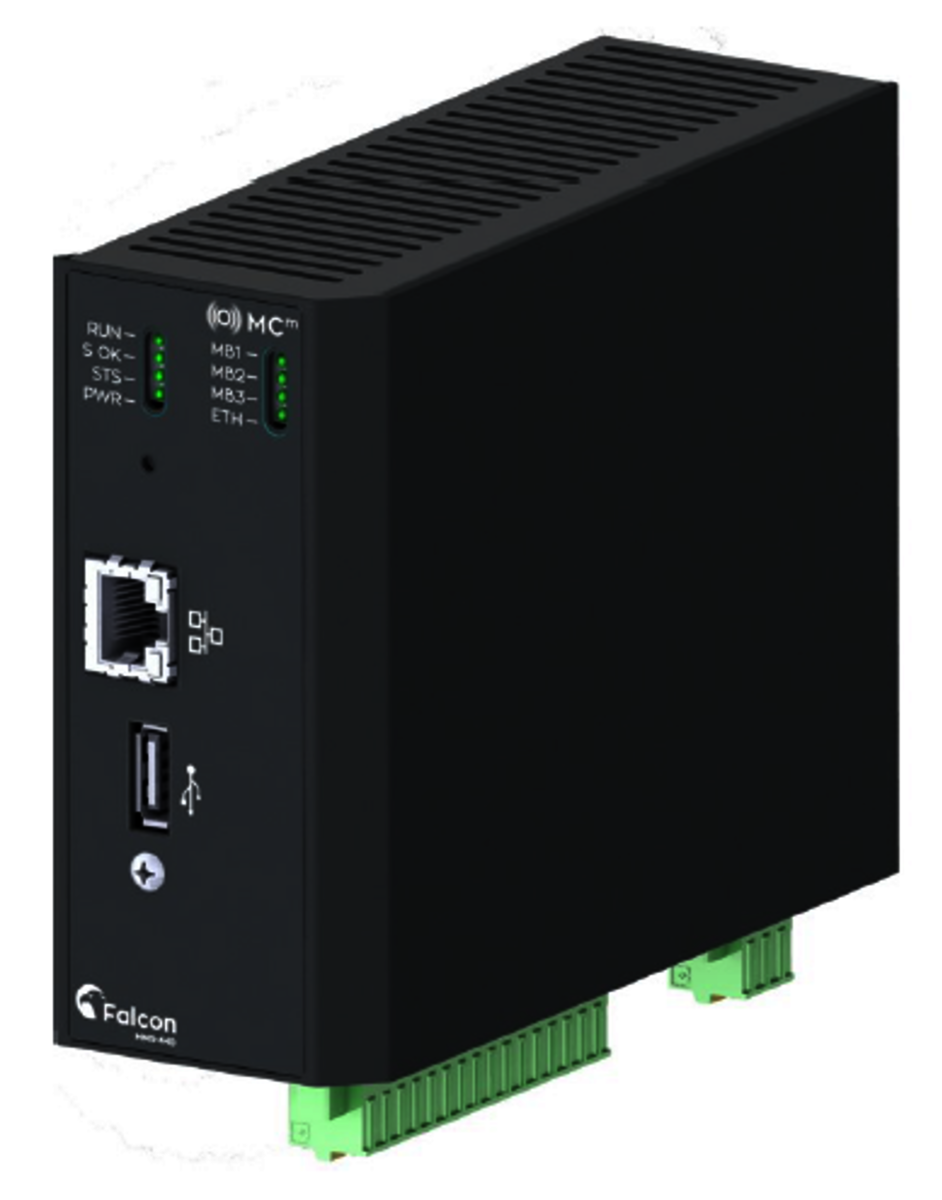

Kommunikationsbaugruppe Falcon.MMS-412

16 Erfassungsmodule anschließbar
6x Slave eines Drittanbieters für Betriebsparameter
2x Redundanter Modbus TCP Slave, 1 x Modbus RTU-Slave
2x TCP/IP-Verbindungen zum Orca CMS-500
Vollständig konfigurierbar mit MMS-4xx Falcon Manager
Konfiguration des MMS-412 direkt über TPC/IP
Integrierte kurzschlussfeste digitale Ausgänge für gemeinsame Alarme und Gefahren.
Integrierte Digitaleingänge für Alarmquittierung und Systembypass

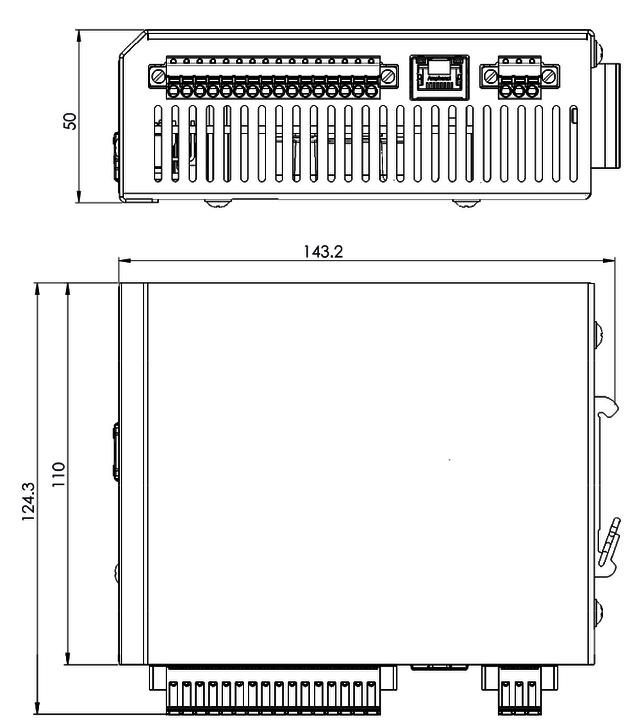

Technische Daten Falcon Kommunikationsbaugruppe

STROMVERSORGUNG
Eingangsspannungsbereich	+18–36 V DC
Stromaufnahme	Typisch 500 mA (ohne digitale Ausgänge)
DIGITALE EINGÄNGE
Anzahl der Eingänge	2, galvanisch getrennt
Isolationsspannung (0V bis COM)	±39 V DC maximal
Spannungsbereich min/max	0 V DC / +30 V DC / +30 V DC
DIGITALE AUSGÄNGE
Anzahl der Ausgänge, Typ	3 X PNP Transistor-Äquivalent
MODBUS-SCHNITTSTELLEN
Nummer des Ports	3 MB1 bis MB3 (2 Master und 1 Slave), RS-485
Modbus-Typ	RTU und Proprietäres
Abschlusswiderstand	120 Ω integriert, per Software aktiv / inaktiv
MODBUS 1 (MB1)
Funktion	MMS-440 Slave
Konfiguration	Baudrate, Stoppbit, Datenbit und Parität
MODBUS 2 (MB2)
Funktion	Gerät eines Drittanbieters Master
Konfiguration	Baudrate, Stoppbit, Datenbit und Parität
MODBUS 3 (MB3)
Funktion	MMS-412 Master
Konfiguration	Fest (Proprietäres Protokoll über Modbus RTU)
ETHERNET SCHNITTSTELLEN
Schnittstelle	10Base-T, 100Base-TX, 1000Base-T Ethernet
Kompatibilität	IEEE 802.3
PORT 1 (ETH1)	Kommunikation mit Orca und Falcon Manager
PORT 2 (ETH2)	Redundanz für Modbus TCP

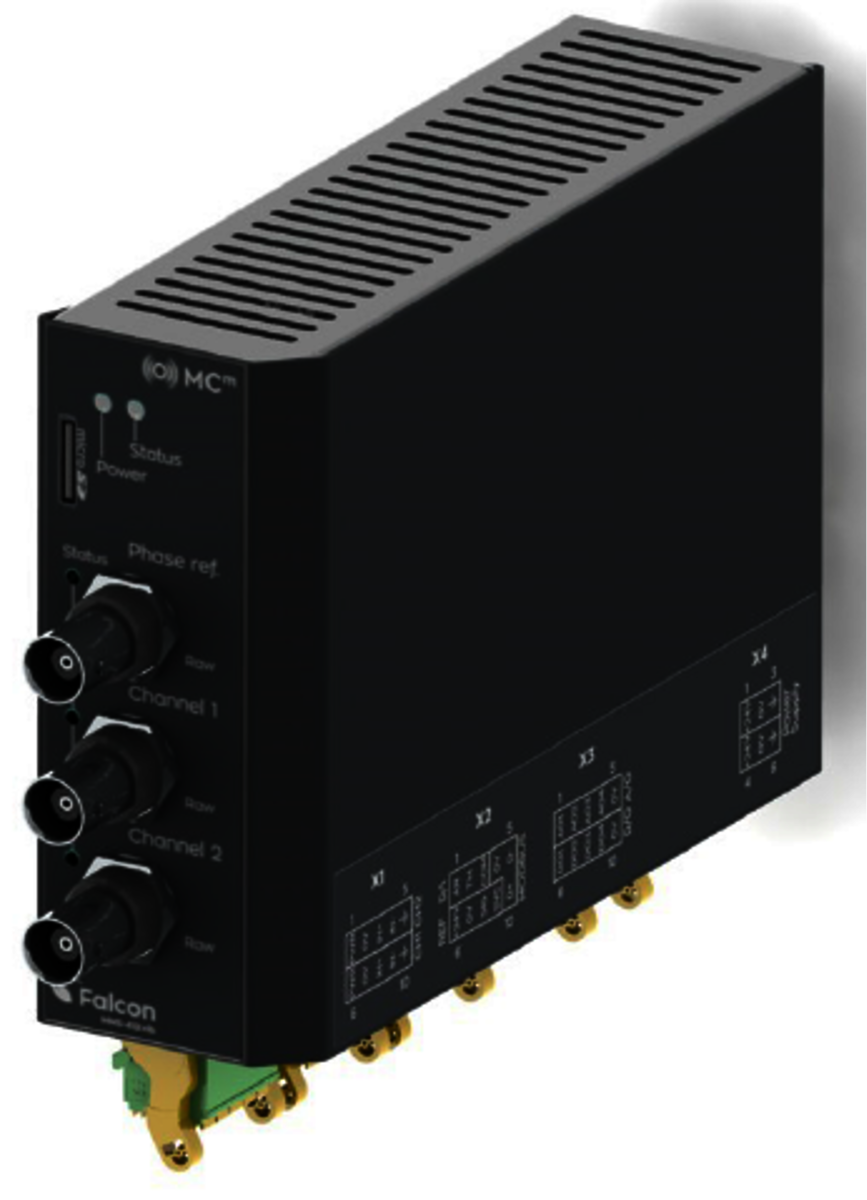

Erfassungsmodule Falcon.VlB, Falcon.BCU, Falcon.EW

Kombinierte Schutz- und Überwachungsfunktionen
2 dynamische Kanäle und 1 Phasenreferenz
Synchrone und asynchrone Erfassungsmodi
Eingebaute analoge und digitale Ausgangsschnittstellen
Modbus RTU Schnittstelle, Software konfigurierbar
Integrierte Micro-SD-Karte zur Aufzeichnung von Konfiguration und Messwerten
Rohsignal-Ausgänge auf BNC, integrierte Sensor-Stromversorgung

Technische Daten Falcon Erfassungsmodule

STROMVERSORGUNG
Eingangsspannungsbereich	+18–36 V DC
Stromaufnahme	Typisch 500mA (ohne digitale Ausgänge)
SENSORKANÄLE
Anzahl der Kanäle	2 dynamische Kanäle und 1 Phasenreferenz
Sensor-Stromversorgung	+24 V oder -24 V, aktive Strombegrenzung, max. 50 mA + 24 V für Phasenbezugssensor
Konditionierungsmodus des Sensoreingangs	+/-24 V (differentiell / einseitig gespeist), 4mA Konstantstromquelle (ICP®), Passive 4–20 mA Stromschleife, intern 250 Ω Bürdenwiderstand
Phasen-Trigger	Digital oder analog (+ 24V)
SIGNALVERARBEITUNGEN
Integrator	Einzel- und Doppelintegration, digitale Filter
Software konfigurierbare Frequenzbereiche:	1 Hz bis 1 kHz (4.096 S/s), 10 Hz bis 1 kHz (4.096 S/s), 1 Hz bis 400 Hz (1.024 S/s) 10 Hz bis 400 Hz (1.024 S/s)
Wellenschwingung / Falcon.VIB	Relative und absolute Wellen-, Lagerschwingungen nach ISO-7919, ISO-10816 und ISO-2959, axialer Wellenschub
Wälzlagerdiagnose / Falcon.BCU	Absolute Lagerschwingungen nach ISO-10816, Bandpassfilter 10 Hz bis 1 kHz, Butterworth 2. Ordnung, Wälzlager im BCU-Verfahren nach VDI-3832 und SPP (Shock Pulse Peak basierend auf dem Know-how von MC-Monitoring)
Wickelkopfschwingung / Falcon.EW	Breitbandige und harmonische Extraktion bei 1x oder 2x Netzfrequenz
Phasenbezug	Drehzahl, SYNC-Signal (physikalischer Digitalausgang) für die Synchronisation mehrerer Module
AUSGÄNGE
Einheiten	Beschleunigung, Geschwindigkeit und Auslenkung (g, mm/s, μm)
Kennwerte	Spitze, Spitze zu Spitze, Spitze zu Spitze, echter Effektivwert,
Absolute Schwingung	mm/s True RMS oder μm PkPk
Relative Wellenschwingungen	μm PkPk, μm/mm Gap, Smax μm PkPk (zweikanalig)
Axialschub	μm/mm Gap
Wickelkopfschwingung:	μm PkPk, Breitband, 1x und 2x Netzfrequenz
Wälzlager	mm/s True RMS und BCU
Analoge Ausgänge	4x 4–20 mA proportional zum Messwert, skalierbar und softwarekonfigurierbar
Selbsttest am Analogausgang	2 mA = Sensor nicht in Ordnung, > 20 mA = Sättigung
Digitale Ausgänge	Softwarekonfigurierbare 4x 750 mA Quelle 0 bis 24 V, konfigurierbare Polarität und Kurzschlussfestigkeit
Digitale Eingänge	Digitale Eingänge für: Verriegelter Alarm freigeben (AR), Alarmschwellen Multiplikator (TM)
BNC für die Diagnose	3x 1:1 gepufferter Rohsignalausgang, 20kHz (-3dB)
LEDs auf der Vorderseite	1x EIN/AUS, 1x Status, 1x pro Kanal (grün: OK, Orange: Alarm, rot: Gefahr, blinkend Orange: Sensor niO)
Digitale Schnittstelle	1x Modbus RTU, 1x Steckplatz für microSD-Karte (Daten- und Ereignisprotokollierung), Standard 4 GB
BETRIEBSBEDINGUNGEN
Temperaturbereich Lagerung	+0 °C bis +70 °C
Temperaturbereich Betrieb	-20 °C bis +85 °C
EMV	EM/IEC 61326-1
PHYSIKALISCH
Montage	DIN 35 mm Schienenmontage, andere Montage auf Anfrage
Terminals	Ein- und Ausgang über Steckklemmen

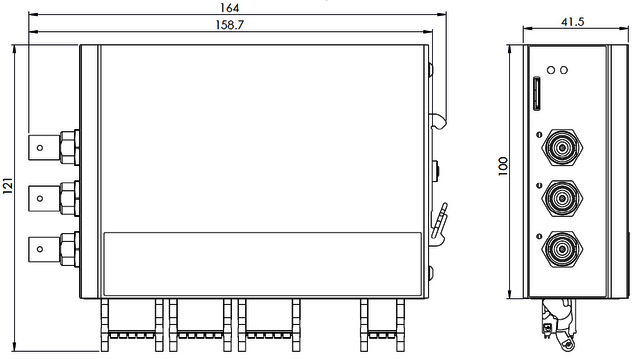

Abmessungen (LxHxT)	38 x 100 x 164,5 mm
Nettogewicht	0,55 kg

Bestelloptionen

Zur Konfiguration der Falcon Geräte werden diese mittels des Kabels mit integriertem RS485/USB Wandlers mit dem PC verbunden.
Eingangsseite: RS485 Schnittstelle Falcon, Ausgangsseite: USB
