Wasserspaltsensoren für den Messbereich 0–4 mm

Produktbezeichnung: AV-SPP-201

Eigenschaften

Berührungsloser Wasserspaltsensor auf Basis des Wirbelstrom-Messprinzips
Integrierte digitale Linearisierung: linearer Bereich: 0 bis 2 mm
Frequenzbereich: bis zu 1.000 Hz (-3 dB)
Sensorkörper und Schutz der Sensorspitze aus rostfreiem Stahl für hervorragende chemische und mechanische Festigkeit und ausgezeichnete Verschleißfestigkeit
10 Meter integriertes Kabel
Sensor wird mit Montageflansch aus rostfreiem Stahl geliefert

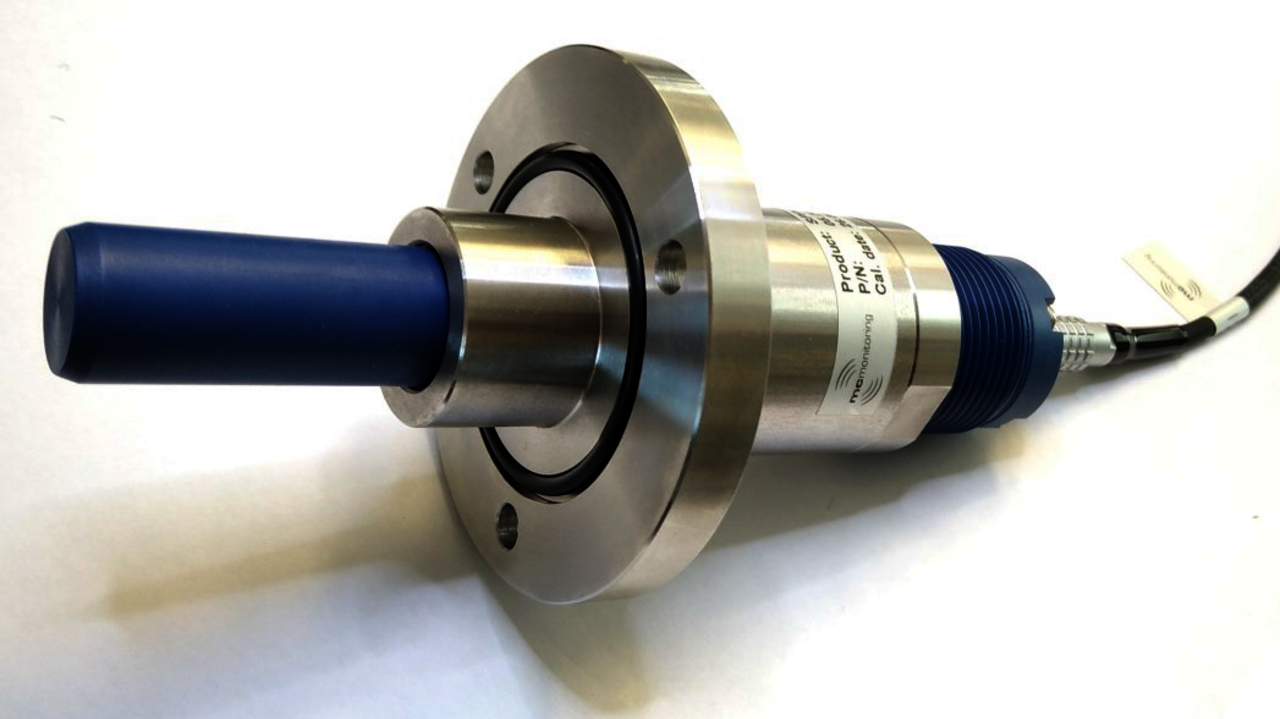

SPP Wasserspaltsensor mit 0..4mm Messbereich

Beschreibung

Die SPP-201 Wegsensoren werden für berührungslose Spaltmessungen in hydrostatischen Lagern eingesetzt. Das Hochleistungs-Gehäusematerial der Sonde bietet eine hervorragende Verschleißfestigkeit. Darüber hinaus kann die Einbautiefe innerhalb eines Bereichs von 35 mm leicht angepasst werden, ohne dass die Dichtigkeit dank eines doppelten O-Ring-Schutzes verloren geht.

Die gesamte Signalverarbeitung ist im Sensorkörper integriert. Der Spannungsausgang ist direkt proportional zum gemessenen Abstand zwischen dem metallischen Target und der Sensorfläche.

Für die interne Kalibriertabelle können verschieden Targetmaterialien ausgewählt werden.

Spezifikationen

	SPP-201
Betrieb
Messbereich	0–2 mm
Empfindlichkeit	4 V/mm
Linearität	+/- 2 %
Offset Fehler	Max. +/- 60 mV
Minimale Größe des Targets	Durchmesser mind. 50 mm
Kurzschlussfestigkeit	ja
Digitale Linearisierung	Ja
Signalausgang	2–10 V
Auflösung	< 1 µm
Temperaturstabilität	< 14 µm/K
Spannungsversorgung	+15 V DC bis +30 V DC
Stromaufnahme	30 mA max.
Umgebungsbedingungen
Betrieb (Sensor und Kabel)	0 bis +55 °C
Lagerung	-20 bis 70 °C
Schock und Vibration	Gemäß IEC 60947-5-2 / 7.4
Schutzart	IP68 auf der Sensorseite (100 m/10 bar) IP68 auf der Kabelseite (1 m)
Abmessungen und Gewicht
Sensorabmessungen	Gewinde: M34x2
Anschlusskabel	5 x 0,14 mm @, geschirmt, Länge 10 m
Flanschmaterial	1.4305
Abdichtungsmethode	3 x EPDM O-Ringe

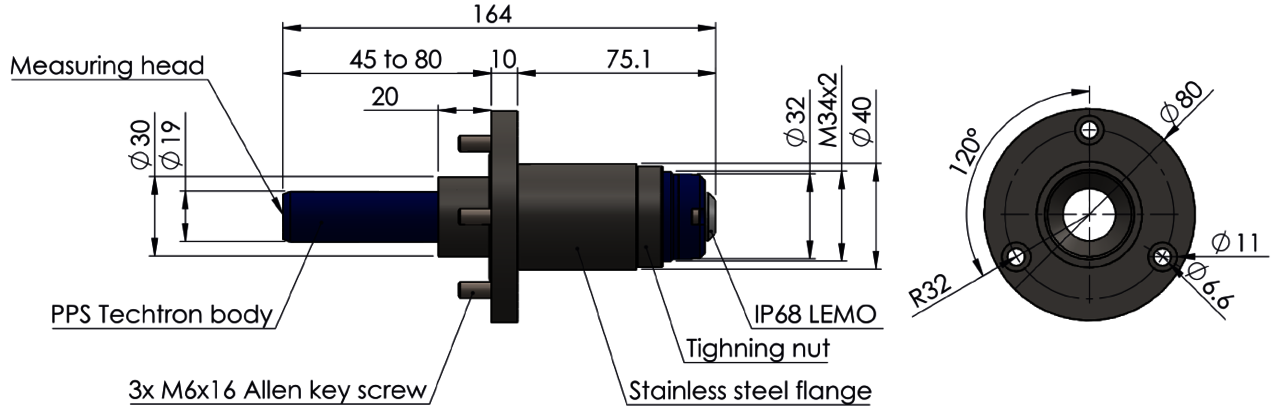

Zeichnung SPP Wasserspaltsensor mit Montageflansch

Anschlussbelegung

elektrischer Anschluss SPP Wasserspaltsensor mit 0..4mm Messbereich

Braun	Weiß	Grau	Schwarz
24 V DC	Masse, 0 V	Signalausgang	Schirm

Bestellbezeichnung

Bezeichnungscodierung: 09.201.001-AA-BCC
Standardcodierung: 09.201.001-01-010

Ein Sensorset beinhaltet: Sensor mit digitaler Linearisierung, Montageflansch mit O-Ringen, Anschlusskabel, O-Ringsilikon

AA	B	CC
Target Material	Kabelende	Kabellänge
01: ST37-2K (1.0037) 02: VCL 140 (1.7223) 03: X3CrNiMo13-4 (1.4313) 04: C35E (1.1181) 05: 15NiCr13 (1.5752) 06: ASTM A743 CA6NM (1.4317)	0: verzinnte Drahtenden 1: M12 Steckverbinder	10 = 10 m
