Schwingwegsensoren Wellenschwingungen PPT-080/110

Berührungslose Wirbelstrom Wegsensoren für Standardanwendungen

Produktbezeichnung: AV-PPT-080/110

Eigenschaften

Entwickelt für lange Lebenszyklen und raue Umgebungen
kundenspezifische, robuste Kabelummantelung, die das Sensorkabel mechanisch schützt
hohe Beständigkeit gegen korrosive Umgebungen
Sensoren und Verlängerungskabel mit standardmäßiger Gummischutzhülle

Wirbelstrom Messkette für dynamische Schwingwegmessung von 0,2..4,2mm

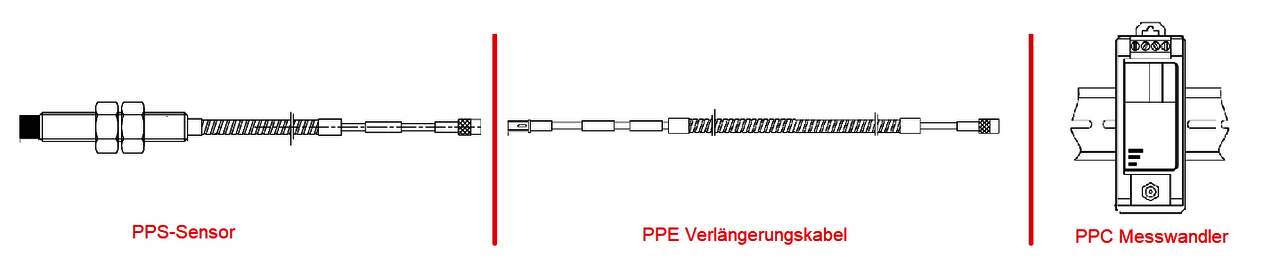

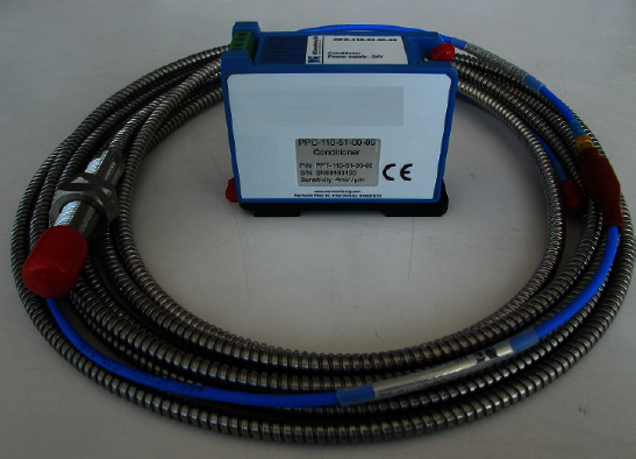

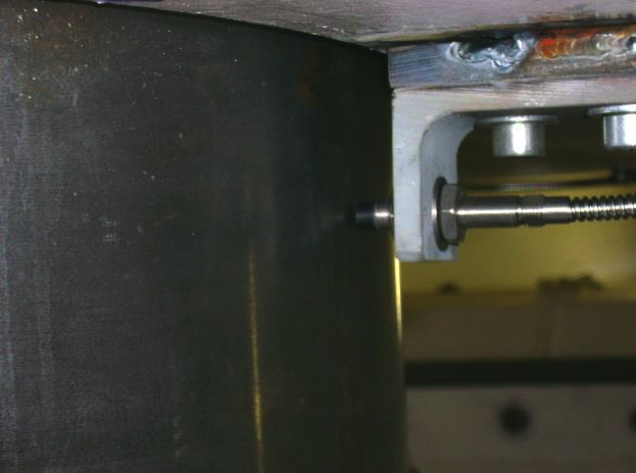

Die Wirbelstrom-Wegsensor-Messkette PPT wird für die berührungslose Messung von Wellenschwingungen und -positionen eingesetzt. Jede Messkette besteht aus einem Sensor PPS, einem Verlängerungskabel PPE und einem Messwandler PPC.

Die Wegsensoren der Serie PPT sind so konzipiert, dass sie dem Standard API 670 entsprechen. Der Spannungsausgang ist direkt proportional zum gemessenen Abstand zwischen dem metallischen Messobjekt und der Sensorfläche.

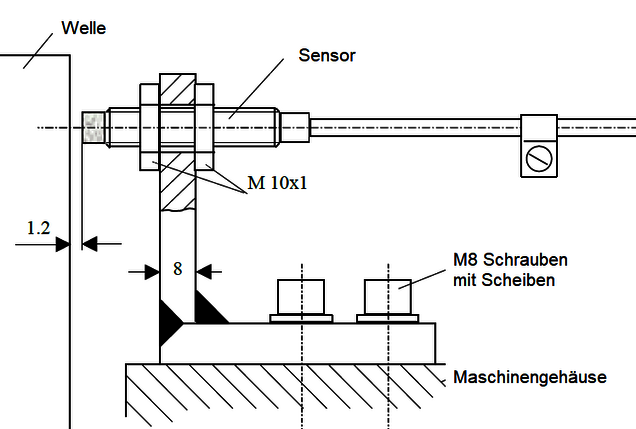

Sensor und Verlängerungskabel

Die Sensoren und Verlängerungskabel sind für eine lange Lebensdauer ausgelegt und für raue Umgebungen geeignet. Sie sind mit Panzerung und Gummischutzhüllen ausgestattet, die die Steckverbinder abdecken und das Eindringen von Öl und Schmutz verhindern. Das Verlängerungskabel entspricht dem API670-Standard.

Messwandler

Wird zusammen mit der dazugehörigen Sonde und dem Verlängerungskabel verwendet. Der Messkreis ist von der Masse isoliert. Die Gesamtlänge des Kabels zwischen Sensor und Messwandler beträgt entweder 5 m oder 9 m.

Spezifikationen

	AV-PPT-080	AV-PPT-110
Linearer Messbereich	0,25 mm bis 2,25 mm	0,4 mm bis 4,40 mm
Empfindlichkeit	7,87 mV/μm	3,94 mV/μm
Temperaturempfindlichkeit (-30 °C bis 120 °C)	±0,3 %/°C (Mitte des linearen Bereichs)	±0,4 %/°C (Mitte des linearen Bereichs)
Linearität
bei Kalibrierung als Gesamtsystem	±0,0254 mm	± 0,06 mm
Bei Austausch einzelner Komponenten	± 0,038 mm	± 0,16 mm
Frequenzgang (±3dB)	0 bis 10 kHz	0 bis 3 kHz
Minimale Zielgröße	ø 15 mm	ø 33 mm
Spannungsversorgung	-23 V DC bis -30 V DC / +24 V DC für PPC-081	-23 V DC bis -30 V DC / +24 V DC für PPC-081
Stromverbrauch (statisch)	< 12 mA	< 12 mA
Temperaturbereich
Sensor und Kabel, Betrieb	-40° bis +120 °C	-40° bis +120 °C
Sensor und Kabel, Lagerung	-40° bis +120 °C	-40° bis +120 °C
Messwandler, Betrieb	-15° bis +80 °C	-15° bis +80 °C
Messwandler, Lagerung	-40° bis +100 °C	-40° bis +100 °C
Luftfeuchtigkeit	100 % nicht kondensierend	100 % nicht kondensierend
ATEX	II 1 G, EEx ia IIC T4	II 1 G, EEx ia IIC T4
PCEC	Ex ia IIC T4	Ex ia IIC T4

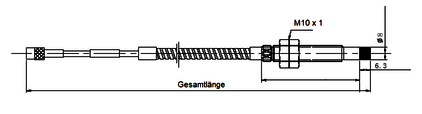

Sensor-Abmessungen	70 mm L x ø 8 mm Abschluss 1 m Kabel ø 8 mm	70 mm L x ø 11 mm Abschluss 1 m Kabel ø 8 mm

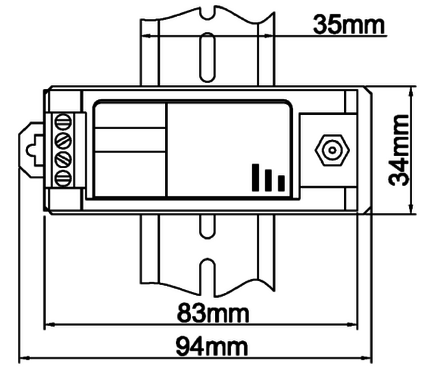

Messwandler-Abmessungen	94 x 34 x 75 mm LxBxH	94 x 34 x 75 mm LxBxH
Verlängerungskabel Abmessungen	8 m x ø 8 mm oder 4 m x ø 8 mm	8 m x ø 8 mm oder 4 m x ø 8 mm
