Luftspaltsensoren Messbereich 5

Luftspaltsensoren für den Messbereich 5–30 mm

Produktbezeichnung: AV-AGT-530-3G

Eigenschaften

Luftspaltüberwachung im Bereich von 5 mm bis 30 mm
DSP-basierte Linearisierung für hohe Genauigkeit und Stabilität
Aktive Temperaturkompensation
Widerstandsfähig gegen starke Magnetfelder

Luftspaltsensor für einen großen Motor in besonders stabiler Ausführung

Anwendungen

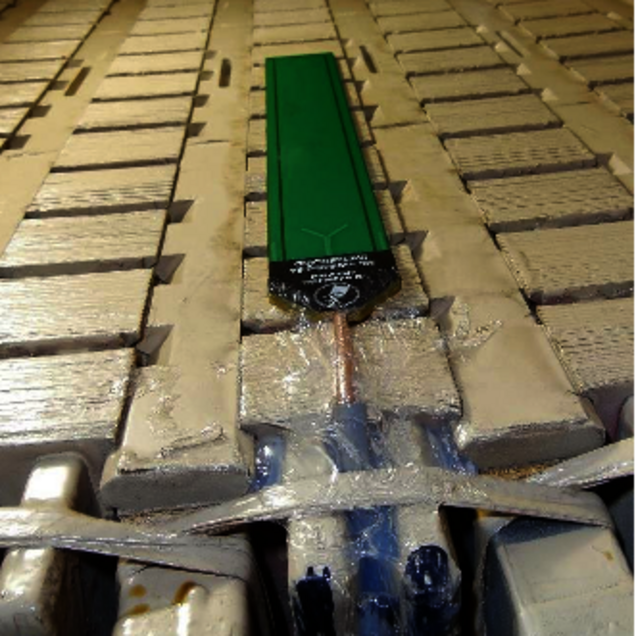

Messung und Überwachung von Generatorluftspalten
Luftspaltmessung in Motoren zwischen Rotor und Stator

Funktionen

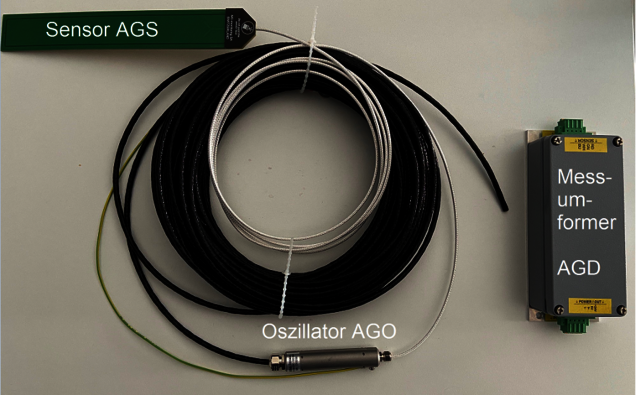

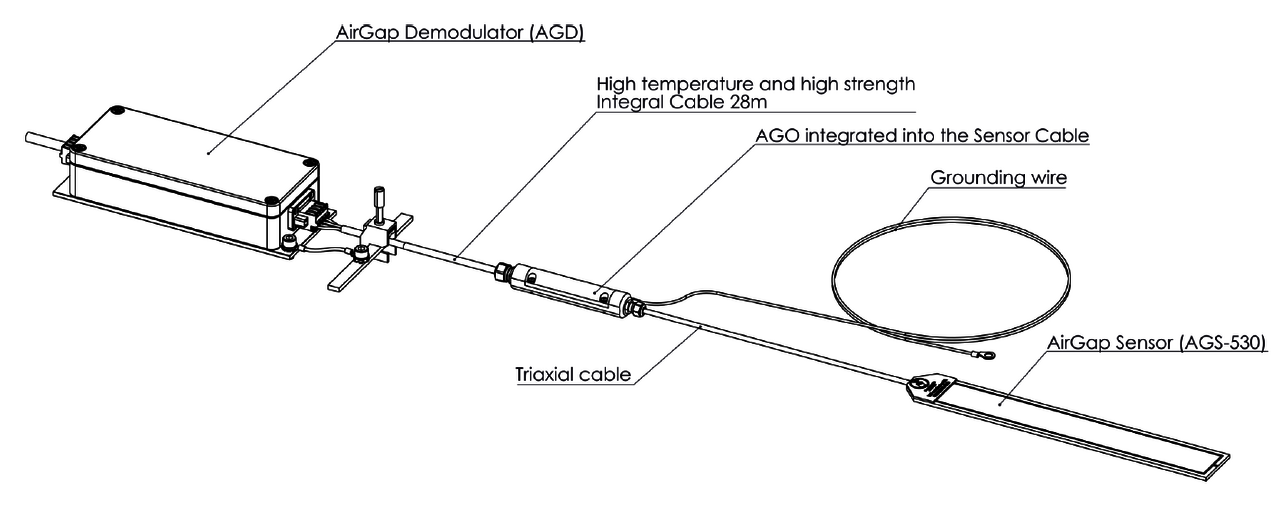

Berührungslose, kapazitive Luftspaltmessketten (AGT) messen den Abstand zwischen der Unterfläche des Sensors und einem metallischen Ziel. Jede Messkette besteht aus einem Sensor (AGS), einem Oszillator (AGO) und einem Messumformer (AGD). Anwendungen liegen bei Generatoren und Ringmotoren.

Messumformer (AGD)

Der Messumformer liefert drei Signalausgänge: MinGap-Spannung (V), Polprofil-Spannung (V), Polprofil- oder MinGap-Strom (mA). Alle Ausgänge sind galvanisch getrennt. Der Stromausgang ist werkseitig auf Pol-Profil eingestellt. Die digitale Technologie in Verbindung mit der aktiven Temperaturkompensation ermöglicht eine Linearisierung, die mit großer Präzision justiert wird. Ergebnis ist ein sehr stabiles und reproduzierbares Verhalten. Das industrielle Metallgehäuse ermöglicht den Einsatz in rauer Umgebung.

Sensor (AGS) und Adapter (AGO)

Konzipiert für lange Lebenszyklen, raue Umgebungen und starke Magnetfelder. Die Form des Sensors ist für die Montage an der Statorwand von Generatoren und Motoren geeignet (Klebung). Werden Funksysteme zur Übertragung der Messwerte eingesetzt, ist auch eine Montage am Rotor möglich. Der Sensor ist mit dem Adapter über ein flexibles Kabel und optional mit einem Stecker verbunden. Der Adapter ist über ein flexibles Kabel (8 m oder 28 m) und einen 4-poligen Steckklemme mit dem Messumformer verbunden.

Spezifikationen

Betrieb
Ausgangssignale	Spannung Pol-Profil	Strom Pol-Profil oder MinGap	Spannung MinGap
Bereich	2–10 V	4–20 mA	2–10V
Empfindlichkeit	0,32 V/mm	0,64 mA/mm	0,32 V/mm
Ausgangsimpedanz	100 Ohm/ +/- 1 %		100 Ohm/ +/- 1 %
Schleifenwiderstand		Max. 500 Ohm
Linearität	< +/- 4 % für 6–29 mm ; < +/- 6 % für 5–30 mm
Temperaturkoeffizient	< 200 ppm/K
Typische Frequenzantwort (-3dB)	DC bis 1 kHz
Ausgangsrauschen	< 50 mV rms
Toleranz für Austauschbarkeit	< 5 % FS
Linearer Messbereich	5–30 mm
Spannungsversorgung	+24 VDC ±10 % (Aufwärmzeit: ca. 10 min)
Stromaufnahme	typisch 125 mA
Umgebungsbedingungen
Temperaturbereich	Sensor	Messumformer	Adapter
Betrieb	-15 °C bis +125 °C	-15 °C bis +85 °C	-15 °C bis +85 °C
Lagerung	-40 °C bis 150 °C	-20 °C bis +100 °C	-20 °C bis +100 °C
Luftfeuchtigkeit	bis 95 rel. Feuchte
Schockfestigkeit	IEC 68 2.27 Standard, 15g peak, 11 ms
Vibrationsfestigkeit	IEC 68 2.27 Standard 5g peak, 10 Hz bis 150 Hz
Elektromagnetische Verträglichkeit	EN 61326-2-3/Sensor widersteht 1.5T in 50/60 Hz Magnetfeld
Flüssigkeitsbeständigkeit	widersteht dem Kontakt mit Wasser, Öl, Lösungsmitteln, Säuren ohne Materialzersetzung
Schutzart Messumformer	IP66, EN60529
Abmessungen
Sensor	221 mm x 32 mm x 3,5 mm LxBxH
Oszillator	100 mm lang x Durchmesser 16 mm
Messumformer	170 mm x 63 mm x 40 mm LxBxH

Bestellbezeichnungen

Sensor:

AV-AGS-530 M3
Sensor mit triaxialem Kabel von ca. 1,5 m Länge, Oszillator und 28 m Kabel, steckbare Sensorversion optional erhältlich

Oszillator:

Nur in Verbindung mit steckbarem AV-AGS-530 separat erhältlich.
AV-AGO-208 M3: (8 m) – mit Stecker
AV-AGO-280 M3: (28 m) – mit Stecker

Messumformer:

AV-AGO-530 Messbereich: (5–30 mm)
Aluminiumgehäuse AlSi12 mit 3 mm Montageplatte, Stopfbuchse und 4-poliger Eingangsanschlussbuchse. Silber lackiert, Farbe RAL 7001.
